Módulos láser tipo mariposa para detección de gas 8-28mw 1653.5nm (Láser tipo mariposa de ancho de banda ultra estrecho 1653nm)
Módulos láser tipo mariposa para detección de gas 8-28mw 1653.5nm (Láser tipo mariposa de ancho de banda ultra estrecho 1653nm)

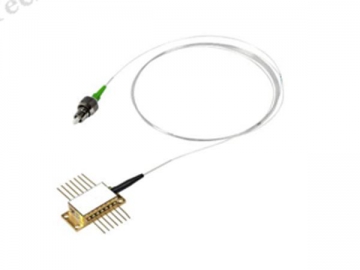

Los módulos láser tipo mariposa para detección de gas 8-28mw 1653.5nm (Láser tipo mariposa de ancho de banda ultra estrecho 1653nm) son suministrados en un conjunto mariposa de 14 pines. El equipo implementa el chip de láser MQW-DFB de InGaAsP/InP colado de alta calidad y está equipado con un enfriador incorporado para evitar que el dispositivo se sobrecaliente. El dispositivo ofrece salida de fibra óptica monomodo y alta velocidad de modulación a una potencia de salida máxima de 10MW. Esta serie de equipos de láser está diseñada con base en el láser de cavidad externa con una rejilla incorporada en fibra Bragg lo que garantiza una salida estabilizada de longitud de onda, un ancho de línea espectral ultra-estrecho y una sobresaliente relación de supresión de modos laterales. Se utiliza comúnmente en diversos campos de investigación científica en el desarrollo de elementos tales como fotodetectores de gas, sensores químicos ópticos, equipos de pruebas ópticas, equipos de pruebas de rendimiento de fibra y fuentes de luz del sistema OTDR.
Características
1. Los módulos láser tipo mariposa pueden producir luz láser a una longitud de onda estabilizada.
2. Los valores típicos para el equipo son de hasta 1653.3nm en la longitud de onda pico, anchura de línea espectral hasta 100KHz, potencia de salida mínima de 8MW, y relación de supresión de modos laterales SMSR mínima de 35dB.
3. El equipo se suministra con un enfriador termoeléctrico y con termistor.
Láser tipo mariposa de ancho de línea ultra estrecho 1653nm
(Por favor, haga click aquí para obtener información detallada.：PDF)
Nominales máximos absolutos
| Parámetro | Símbolo | Condición | Mín. | Máx. | Unidad |
| Voltaje reverso | VR |
|
| 2 | V |
| Corriente directa | IF |
|
| 120 | mA |
| Voltaje de fase | VF | IOP |
| 2.5 | V |
| Temperatura de la caja | TC | IOP | 0 | 60 | ℃ |
| Temperatura del láser | TLASER | IOP | 0 | 70 | ℃ |
| Voltaje del enfriador termoeléctrico | VTEC |
|
| 3.0 | V |
| Corriente del enfriador termo-eléctrico | LTEC |
| -40 | 1.8 | A |
| Temperatura de almacenamiento | TSTG | neutral | 5 | 85 | ℃ |
| Humedad de almacenamiento | - |
|
| 85 | %RH |
| Descarga electrostática (ESD) | VESD | modelo |
| 500 | V |
| Temperatura de soldadura de plomo | STEMP |
|
| 260 | ℃ |
| Tiempo de soldadura | STIME |
|
| 10 | seg |
