Módulos de diodo láser InGaAs con conector coaxial (Conector TOSA analógico activo)
Módulos de diodo láser InGaAs con conector coaxial (Conector TOSA analógico activo)
1. Diodo láser rojo 650nm
(Si desea conocer más detalles, por favor haga clic aquí para descargar el siguiente archivo PDF.：1PDF)

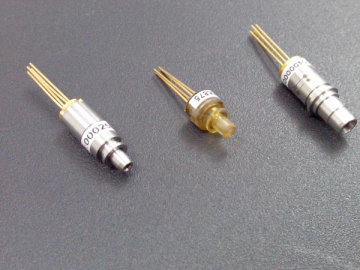

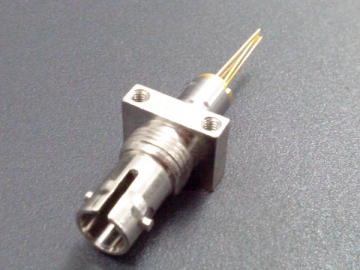

：1、2
El diodo láser rojo 650nmciene en un conjunto con conectores coaxiales. Emplea el chip láser rojo 635nm ó 650nm con potencia de salida desde 1MW hasta 10MW. Este dispositivo puede ser utilizado como la luz del indicador de fibra óptica, apuntador láser rojo e indicador de ruptura. También es utilizado en el campo de la medicina clínica.
Esquema
Nombres relacionados
Diodo láser rojo plug-and-play | Láser rojo | Componente de apuntador láser rojo
2. Módulo de diodo láser FP con conector coaxial 0.2-1mw 1310nm
(Si desea conocer más detalles, por favor haga clic aquí para descargar el siguiente archivo PDF. ：2PDF)

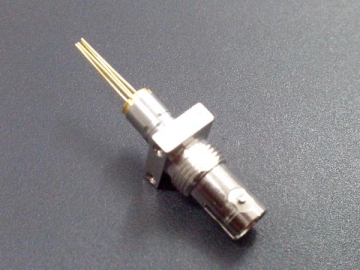

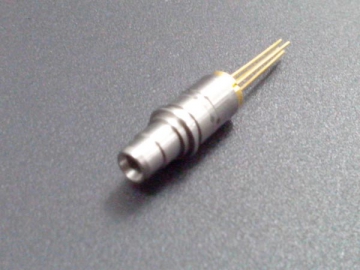

：3、4
El módulo de diodo láser FP con conector coaxial 0.2-1mw 1310nm viene en un conjunto con conector coaxial. Emplea la cavidad Fabry–Pérot, caracterizandose por su bajo umbral y baja corriente de funcionamiento. Adicionalmente, el dispositivo puede ser suministrado con conectores SC, ST o FC. Se utiliza comúnmente en fuentes de luz portátiles, fuentes de luz de escritorio, multimedidores ópticos y equipos de testeo de comunicaciones.
Características ópticas y eléctricas
| Parámetro | Símbolo | Mín. | Tipo | Máx. | Unidad | Condición de prueba |
| Potencia nominal | | 0.2 | - | 1 | mW | Ith 20mA |
| Corriente umbral | Ith | 3 | - | 12 | mA | CW |
| Caída de voltaje de fase | Vop | - | 1.1 | 1.5 | V | CW, Ith 20mA |
| Longitud de onda central | λc | 1300 | 1310 | 1320 | nm | - |
| 1549 | 1550 | 1560 | ||||
| Ancho espectral | Δλ | - | 0.3 | 0.5 | nm | Ith 20mA |
| Relación de supresión de modos laterales | SMSR | 30 | 40 | - | dB | - |
| Ancho de banda (3dB) | Bw | 1.25 | 2.5 | - | GHz | RI=50Ω |
| Monitor de corriente | Im | 0.1 | 0.5 | 1 | mA | CW, Ith 20mA |
| Monitor de corriente de oscuridad | Id | - | - | 0.1 | uA | CW, Ith 20mA |
| Aislamiento óptico | ISO | 30 | - | - | dB | 25℃ |
3. Módulo de diodo láser FP de conectar 0.2-1mw 1550nm
(Si desea conocer más detalles, por favor haga clic aquí para descargar el siguiente archivo PDF. ：3PDF)

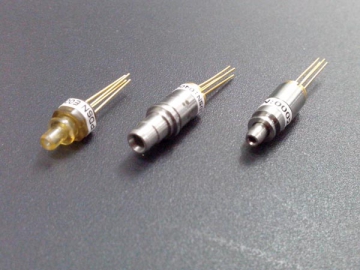

：5、6
Esquema
Nombres relacionados
Diodo láser Fabry- Perot | Diodo láser FP plug-and-play
Nombres relacionados
Diodo láser en conjunto coaxial | Sistema láser Plug-and-play | Diodo láser de funcionamiento fácil | Diodo láser para aplicaciones médicas
