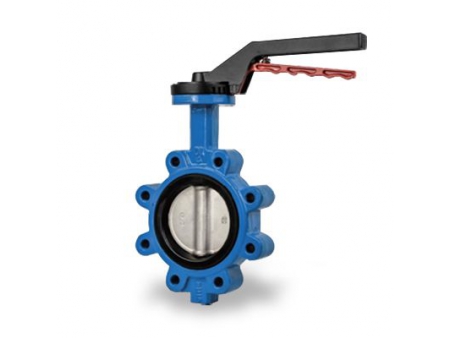

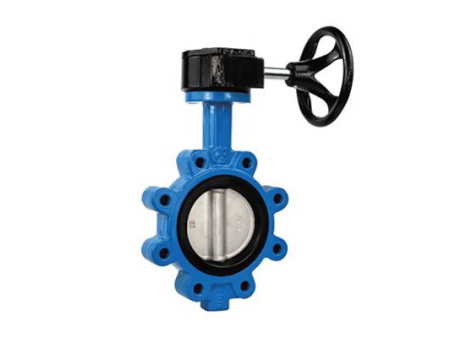

Válvula de Mariposa Tipo Lug
La válvula de mariposa tipo Lug (conocida también como válvula de mariposa con orejetas) se caracteriza por una conexión de cuerpo con diseño de orejetas, lo que le confiere una estructura compacta y facilita su instalación. Este tipo de válvula de mariposa utiliza materiales poliméricos de alta calidad como revestimiento en los componentes de flujo del cuerpo de la válvula y del disco. Este material de revestimiento aísla completamente el medio del cuerpo de la válvula, brindando una resistencia a la corrosión excepcional.
Gracias a su gran resistencia a la corrosión, la válvula de mariposa con orejetas se emplea para controlar diversos fluidos con concentraciones muy variadas de ácidos, álcalis, disolventes orgánicos, entre otros. Esta válvula de control de flujo se utiliza principalmente en sistemas de transporte anticorrosivos en la industria química, sistemas de transmisión de petróleo, sistemas de tratamiento de aguas residuales en fábricas de papel, sistemas de transporte de alta temperatura y alta presión en la industria hidroeléctrica. Además, se utiliza para la interrupción de flujo y el ajuste de la velocidad en sistemas de tuberías con medios semifluidos. Representa una opción ideal en el ámbito industrial.

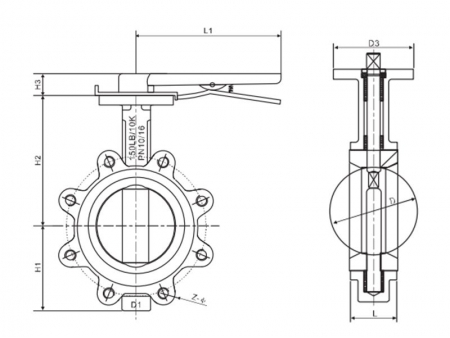

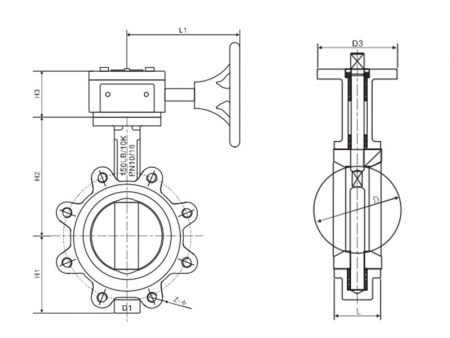

| DN (mm) | L | L1 | D | PN1.0 | PN1.6 | 150Lb | 10K | D3 | H1 | H2 | H3 | ||||
| D1 | Z- Ø | D1 | Z- Ø | D1 | Z- Ø | D1 | Z- Ø | Nº de brida | |||||||
| 50 | 42 | 220 | 52.9 | 125 | 4-M16 | 125 | 4-M16 | 120.6 | 4-5/8″ | 120 | 4-M16 | F05 | 73 | 125 | 32 |
| 65 | 44.7 | 220 | 64.5 | 145 | 4-M16 | 145 | 4-M16 | 139.7 | 4-5/8″ | 140 | 4-M16 | F05 | 82 | 136 | 32 |
| 80 | 45.2 | 255 | 78.8 | 160 | 8-M16 | 160 | 8-M16 | 152.4 | 4-5/8″ | 150 | 8-M16 | F05 | 91 | 142 | 32 |
| 100 | 52.1 | 255 | 104 | 180 | 8-M16 | 180 | 8-M16 | 190.5 | 8-5/8″ | 175 | 8-M16 | F07 | 104 | 163 | 32 |
| 125 | 54.4 | 290 | 123.3 | 210 | 8-M16 | 210 | 8-M16 | 215.9 | 8-3/4″ | 210 | 8-M20 | F07 | 127 | 176 | 32 |
| 150 | 55.8 | 290 | 155.6 | 240 | 8-M20 | 240 | 8-M20 | 241.3 | 8-3/4″ | 240 | 8-M20 | F07 | 138 | 197 | 32 |
| 200 | 60.6 | 340 | 202.5 | 295 | 8-M20 | 295 | 8-M20 | 298.5 | 8-3/4″ | 290 | 12-M20 | F10 | 170 | 230 | 45 |
Nota: Si necesita otro tamaño y materiales de válvulas de mariposa, por favor
