Diodos láser tipo mariposa con fibra acoplada
Los diodos láser tipo mariposa con fibra acoplada emplean el chip MQW-DFB de alta calidad con el fin de cumplir con los requerimientos de una alta velocidad y de longitud de onda específica de luz de un sistema de transmisión. El enfriador termoeléctrico incorporado permite al dispositivo láser un funcionamiento estable en diversas condiciones ambientales. Esta serie de productos ha encontrado amplias aplicaciones en sistemas de transmisión LAN, WAN, MAN y CATV, y en sistemas de transmisión de larga distancia DMDW. También puede ser utilizado en fuentes de luz estabilizada, fuentes de luz modulada y otros equipos de comunicación tales como los transmisores CATV.
1. Módulo láser de realimentación distribuida DFB 2MW-28MW 1310nm
(Si desea conocer más detalles, por favor haga clic aquí para descargar el siguiente archivo PDF.：1PDF)
：1

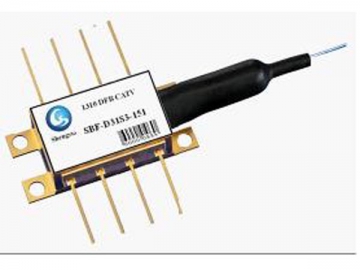

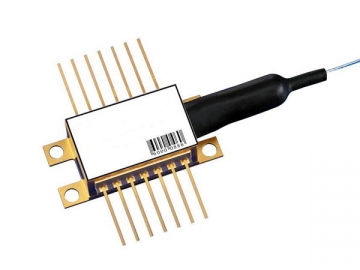

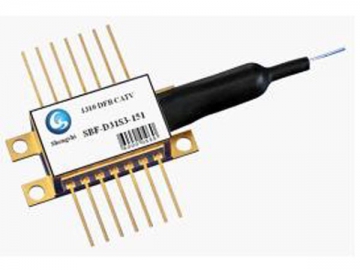

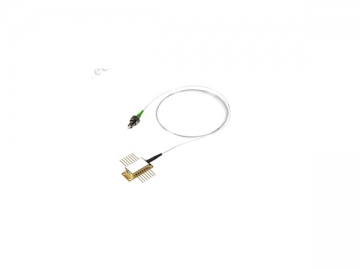

El módulo de diodos láser de realimentación distribuida DFB 2MW-28MW 1310nm produce haces de láser con una longitud de onda particular. Es capaz de proporcionar alta potencia de salida hasta un máximo de 28MW. El módulo está construido con un opto-aislador integrado o externo, un conjunto mariposa de 14 pines con enfriador termoeléctrico, cable flexible de fibras monomodo, tubo estrecho 900μm y conector FC/APC. La longitud del cable flexible de fibras es de 1.00±0.10m. Es de baja corriente umbral, podemos suministrar el dispositivo con un módem integrado o externo.
Características ópticas y eléctricas
Parámetro | Símbolo | Condiciones de prueba | Mín. | Tipo | Máx. | Unidad |
Longitud de onda central | λc | CW | 1300 | 1310 | 1320 | nm |
Ancho espectral (-20 dB) | Δλ | CW | - | 0.1 | 1.0 | nm |
Potencia de salida óptica* | CW, TL=25 °C | 2 | - | 28 | mW | |
Aislamiento óptico | IS | T=25 °C | 30 | - | - | dB |
Relación de supresión de modos laterales | SMSR | CW | 30 | - | - | dB |
Corriente umbral | Ith | TL=25 °C | - | 9 | 15 | mA |
Corriente de funcionamiento | Iop | CW | - | - | 120 | mA |
Voltaje | VF | CW | - | 1.2 | 2.0 | V |
Monitor de corriente | Imon | Vrpd=5 V | 100 | - | 1500 | μA |
Monitor de corriente de oscuridad | ID | Vrpd=5 V | - | - | 100 | nA |
Temperatura de funcionamiento | T | - | -20 | - | 60 | °C |
Error de seguimiento | γ | TE=10log(Po(Tc)/Po(25°C) | -0.5 | - | 0.5 | dB |
|
