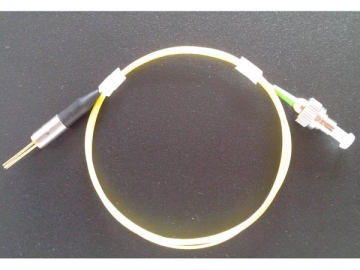

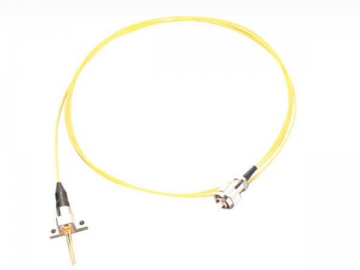

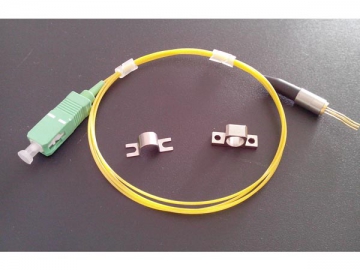

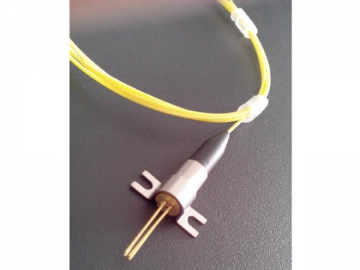

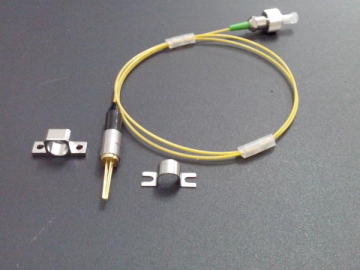

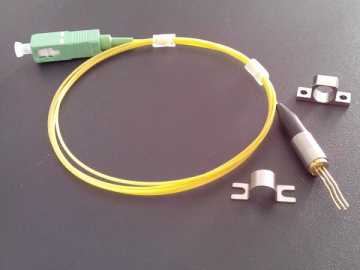

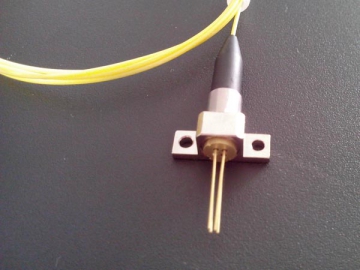

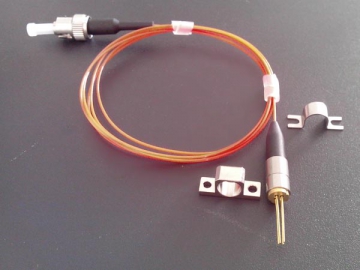

Módulos de diodo láser rojo de 405nm-980nm
Módulos de diodo láser rojo de 405nm-980nm
Características
1. El módulo de diodo láser rojo de 405nm-980nm emplea chip Fabry-Perot. Tiene características como alta potencia de salida y corriente de funcionamiento y umbral bajos.
2. El equipo puede ser suministrado con multimodo o monomodo longitudinal. Es capaz de emitir luz a varias longitudes de onda desde 405nm hasta 1064nm con una potencia de salida entre 1MW a 1000MW. También se encuentra disponible un fotodiodo de monitoreo integrado.
3. Múltiples variedades de fibras ópticas están disponibles tales como: 4μm monomodo, 9μm monomodo, 62.5μm multimodo y la fibra óptica 105μm multimodo.
4. El equipo se suministra en un conjunto de 6.5mm ó 9mm de cable coaxial.
5. La potencia de salida alta puede dar lugar a un sobrecalentamiento de la máquina. En ese caso, se requiere un refrigerador durante la operación.
6. Esta serie de módulo de diodo láser rojo puede ser utilizada en sistemas de retroalimentación de temperatura, detección de vibración, detección de gas, medición de distancias, monitoreo de recursos de agua, industria petrolera e industria minera.

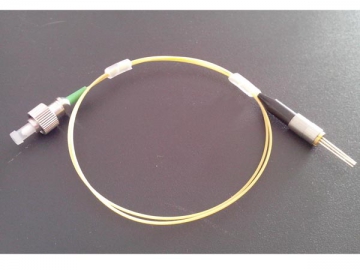

1. Componentes del cable flexible 405nm
(Si desea conocer más detalles, por favor haga clic aquí para descargar el siguiente archivo PDF.：1PDF)
：1
Características ópticas y eléctricas
| Parámetro | Símbolo | Mín. | Tipo | Máx. | Unidad | Notas |
| Potencia de salida | | 3 |
| 12 | mW | CW |
| Eficiencia de gradiente | SE | 0.1 |
| 0.5 | mW/mA | CW |
| Corriente umbral | Ith |
| 25 | 40 | mA | CW |
| Corriente de funcionamiento | If |
| 40 | 50 | mA | CW |
| Voltaje de funcionamiento | Vf |
| 2.3 | 2.6 | V | CW |
| Monitor de corriente | Im |
| 500 |
| uA | Vrd =5V |
| Longitud de onda central | λc | 400 | 405 | 410 | nm | CW |
| Ancho espectral (RMS) | Δλ |
| 2 | 3 | nm | - |
| Desplazamiento espectral | Δλ /ΔT |
|
| 0.2 | nm/℃ | CW |
| Fibra | PM ，SM(4um ó 9um) ，MM ， y otras | |||||

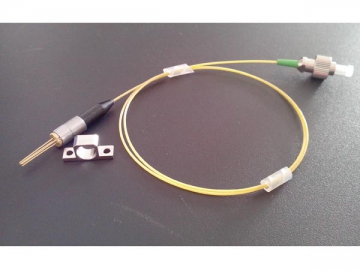

2. Componentes del cable flexible 445nm Pigtailed Components
(Si desea conocer más detalles, por favor haga clic aquí para descargar el siguiente archivo PDF.：2PDF)
：2

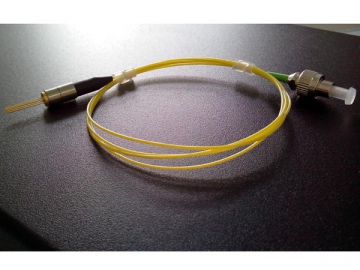

3. Componentes del cable flexible 635nm Pigtailed Components
(Si desea conocer más detalles, por favor haga clic aquí para descargar el siguiente archivo PDF.：3PDF)
：3
Características ópticas y eléctricas
| Parámetro | Símbolo | Mín. | Tipo | Máx. | Unidad | Notas |
| Potencia de salida | | 1 |
| 2 | mW | CW |
| Eficiencia de gradiente | SE | 0.08 |
| 0.1 | mW/mA | CW |
| Corriente umbral | Ith |
| 15 | 20 | mA | CW |
| Corriente de funcionamiento | If |
| 30 | 50 | mA | CW |
| Voltaje de funcionamiento | Vf |
| 2.3 | 2.6 | V | CW |
| Monitor de corriente | Im |
| 500 |
| uA | Vrd =5V |
| Longitud de onda central | λc | 630 | 635 | 640 | nm | CW |
| Ancho espectral (RMS) | Δλ |
| 2 | 3 | nm | - |
| Desplazamiento espectral | Δλ /ΔT |
|
| 0.2 | nm/℃ | CW |
| Fibra | PM
| |||||
