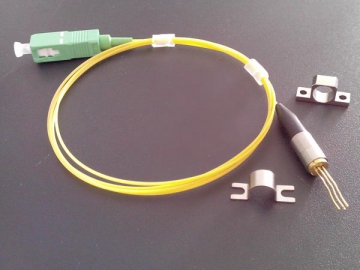

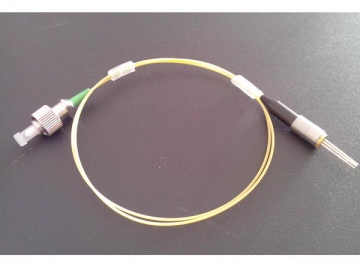

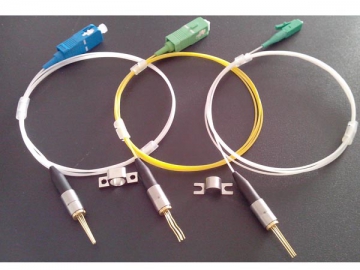

Diodo láser DFB con cable flexible (Láser de realimentación distribuida)
Diodo láser DFB (Láser de realimentación distribuida)
El diodo láser DFB (Láser de realimentación distribuida) está diseñado con base en el láser FP mediante la adición de una rejilla de filtro. Dicha adición permite al dispositivo lograr un modo de funcionamiento singular longitudinal. Esta serie de producto presenta ventajas como una potencia de salida grande, baja divergencia de haz, espectro estrecho y alta velocidad de modulación. Es adecuado para sistemas de comunicación de larga distancia y también es empleado en sistemas CATV y sistemas de transmisión GSM o CDMA, entre otros sistemas de modulación analógica.
El diodo láser DFB consta de un chip MQW-DFB de 1310nm ó 1550nm, 4 pines y salida de fibra óptica monomodo. Es de corriente de operación baja y potencia de salida alta, entre 1MW y 10MW. El dispositivo emite ruido bajo a alta potencia de salida lineal. También puede ser equipado con conectores SC/APC o FC/APC.
1. Módulos láser DFB con 1MW-4MW de 2.5G 1310nm
(Si desea conocer más detalles, por favor haga clic aquí para descargar el siguiente archivo PDF.：1PDF)
：1
Características ópticas y eléctricas
| Parámetro | Símbolo | Mín. | Tipo | Máx. | Unidad | Condición de prueba |
| Potencia nominal | | 1 | - | 4 | mW | Ith 20mA |
| Corriente umbral | Ith | 5 | - | 15 | mA | CW |
| Caída de voltaje de fase | Vop | - | 1.1 | 1.5 | V | CW, Ith 20mA |
| Longitud de onda central | λc | 1300 | 1310 | 1320 | nm | - |
| Ancho espectral | Δλ | - | 0.3 | 0.5 | nm | Ith 20mA |
| Relación de supresión de modos laterales | SMSR | 30 | 40 | - | dB | - |
| Ancho de banda(3dB) | Bw | - | 2.5 | - | GHz | RI=50Ω |
| Monitor de corriente | Im | 0.1 | 0.5 | 0.9 | mA | CW, Ith 20mA |
| Monitor de corriente de oscuridad | Id | - | - | 0.1 | uA | CW, Ith 20mA |
| Intensidad relativa de ruido | RIN | - | -135 | - | dB/Hz | CW, 25℃ |
| Distorsión del tercer orden | IMD3 | - | - | -60 | dBc | Prueba 2 tonos, |
| Aislamiento óptico | ISO | 30 | - | - | dB |
