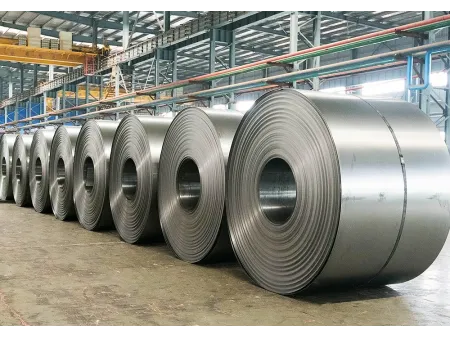

Lámina y bobina de acero al silicio
Acero laminado plano
- Espesor 0.5-0.65mm
- Ancho 800-1250mm
- Diámetro interior de la bobina Ø508/Ø608mm
- Peso de la bobina 5-8t, o personalizable
- Cantidad mínima de pedido 20 toneladas
Entrega a todo el mundo desde Filipinas disponible bajo pedido
El acero eléctrico, también conocido como acero al silicio, es un material especializado que destaca por sus propiedades magnéticas blandas. Este tipo de acero se utiliza ampliamente en la fabricación de motores, generadores, transformadores y diversos dispositivos eléctricos, donde su capacidad para minimizar las pérdidas de energía magnética es crucial. Una de las características principales del acero eléctrico es la presencia de silicio, que se añade en cantidades variables para mejorar sus propiedades magnéticas. Este material se clasifica en grados de bajo silicio, con un contenido inferior al 0.5%, y grados de alto silicio, que contienen entre 0.5% y 6.5% de silicio. La incorporación de silicio no solo reduce las pérdidas por histéresis, sino que también aumenta la resistencia eléctrica, mejorando así la eficiencia general de los equipos eléctricos en los que se utiliza. Gracias a estas características, el acero eléctrico es indispensable en aplicaciones que requieren alta eficiencia y confiabilidad, convirtiéndose en un componente clave para la industria energética y la fabricación de dispositivos electromecánicos.
Dependiendo de la orientación del grano, el acero eléctrico se clasifica en dos tipos principales: acero eléctrico de grano orientado (GOES) y acero eléctrico no orientado de grano (NGOES).
- Acero eléctrico de grano orientado (GOES)
Este tipo de acero tiene un rendimiento magnético superior en una dirección específica. Ofrece una alta inducción magnética y una baja pérdida de núcleo, lo que lo hace ideal para núcleos en transformadores, amplificadores, estabilizadores, relés e interruptores electromagnéticos. - Acero eléctrico no orientado de grano (NGOES)
NGOES tiene propiedades magnéticas uniformes en todas las direcciones, ofreciendo una excelente inducción magnética y una pérdida de energía reducida. Es ampliamente utilizado para componentes que generan u operan dentro de campos magnéticos giratorios, como generadores, motores eléctricos y electrodomésticos como lavadoras, ventiladores y compresores de refrigeradores.
El acero eléctrico está diseñado para un rendimiento magnético y mecánico óptimo. Algunas de las principales características son:
- Propiedades magnéticas
La baja pérdida de núcleo, la alta inducción magnética y el mínimo envejecimiento magnético garantizan la eficiencia en la conversión de energía y la reducción de la generación de calor. - Capacidades de procesamiento
El material admite punzonado y corte de alta precisión, lo que garantiza un excelente acabado superficial y precisión dimensional para diseños complejos.
Esta combinación de propiedades hace que el acero eléctrico sea indispensable para los dispositivos eléctricos modernos de alto rendimiento y eficiencia energética.
Especificaciones del acero eléctrico
| Lámina de acero | Espesor nominal: 0.5-0.65mm. Ancho nominal: 800-1250mm |
| Bobina de acero | Diámetro interior: Ø508 o Ø608mm |
| Peso < 10t, o personalizable | |
| Grado | Bobina de acero eléctrico no orientado para motor de bajo consumo 50W470,50W540,50W600,50W700,50W800 |
| Borde | Borde laminado (recortado durante el decapado, dejado sin recortar durante el recocido) |
Tolerancias de dimensiones
| Item | Estándar | Control interno |
| Tolerancia de espesor permitida | 0.50±0.040mm | 0.50±0.040mm |
| Tolerancia de espesor longitudinal | 0.025mm | 0.015mm |
| Tolerancia de espesor transversal | 0.020mm | 0.010mm |
Propiedades magnéticas
| Grado | Densidad teórica (kg/dm³) | Pérdida de hierro P15/so (W/kg) | Densidad de flujo magnético Bso(T) | Factor de apilamiento mínimo | ||
| Estándar | Control interno | Estándar | Control interno | |||
| 50W470 | 7.70 | ≤4.7 | ≤4.0 | ≥1.64 | ≥1.64 | 0.97 |
| 50W530 | 7.70 | ≤5.3 | ≤4.3 | ≥1.65 | ≥1.65 | |
| 50W600 | 7.75 | ≤6.0 | ≤4.7 | ≥1.66 | ≥1.66 | |
| 50W700 | 7.80 | ≤7.0 | ≤5.3 | ≥1.69 | ≥1.69 | |
| 50W800 | 7.80 | ≤8.0 | ≤6.0 | ≥1.70 | ≥1.70 | |
Calidad del recubrimiento
| Espesor del recubrimiento | 0.8-1.2g/m² |
| Resistencia de aislamiento superficial | ≥2009/mm² |
| Adherencia del recubrimiento | Diámetro de doblado de 10mm, grado A |
| Resistencia a la corrosión | Área de corrosión superficial ≤5% después de 5 horas de prueba |
| Resistencia al calor | No se pela después de 2 horas a 750 °C bajo protección de nitrógeno |
Composición química del acero conformado en frío
| Grado | C | Mn | P | S |
| SPHC | ≤0.15 | ≤0.60 | ≤0.050 | ≤0.050 |
| SPHD | ≤0.10 | ≤0.50 | ≤0.040 | ≤0.040 |
| SPHE | ≤0.10 | ≤0.50 | ≤0.030 | ≤0.035 |
Propiedades mecánicas
| Grado | Límite elástico (MPa) | Resistencia a la compresión (MPa) | Elongación (%) | Dureza (HV) | Flexión repetida |
| 50W470 | 260-269 | ≥380 | ≥16 | ≥137 | ≥30 |
| 50W530 | 262-273 | ≥360 | ≥16 | ≥130 | ≥30 |
| 50W600 | 265-282 | ≥340 | ≥21 | ≥129 | ≥30 |
| 50W700 | 270-288 | ≥320 | ≥22 | ≥128 | ≥30 |
| 50W800 | 280-290 | ≥300 | ≥22 | ≥127 | ≥30 |

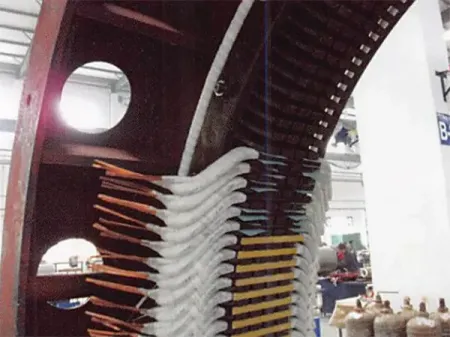

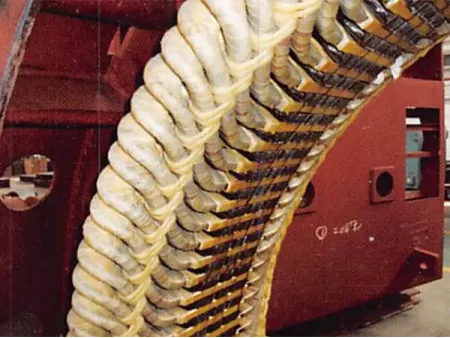

Ampliamente utilizado en motores y generadores de energía eficientes, diseñados para optimizar el rendimiento y reducir el consumo de energía en diversas industrias.
