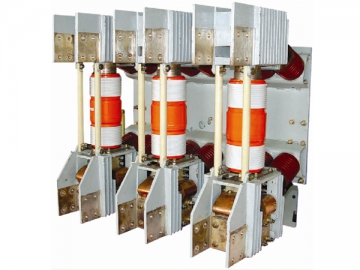

Interruptor automático de vacío para protección del generador ZN105-18/T6300-63
De acuerdo con la situación de control y protección de interruptores automáticos para capacidades de gran carga dependiendo de las importaciones, nuestra compañía desarrolló este Interruptor automático de vacío para proteger el generador ZN105-18/T6300-63 en 2008 tomando como referencia la tecnología de German Siemens's 3AF (ZN12-12 interruptor automático de vacío de serie nacional ZN12-12) importada en 1983. Es un producto de gran capacidad de carga que integra una gran corriente nominal (6,300A) y una alta capacidad de corte (63kA).
Presenta
1. La tensión nominal y frecuencia de este interruptor para interiores AC de alta tensión es de 18kV y 50Hz respectivamente. Su rendimiento técnico alcanza los niveles más avanzados del ámbito internacional y rellena los huecos que los parámetros de este interruptor automático de vacío tienen a nivel nacional.
2. Este producto adopta un diseño integrado del mecanismo de operación e interruptor. Especializado en almacenamiento con energía elástica, el mecanismo de operación puede ser AC, DC o manual.
3. Con fuerte capacidad de corte, funciones de operación completa, una larga vida mecánica, sin peligro de explosión y otras ventajas, este producto es adecuado para trabajar como interruptor de control y protección en plantas de energía, subestaciones de gran escala, y empresas mineras e industriales.
4. Nuestro producto tiene una excelente propiedad de aislamiento. Puede cumplir totalmente los requisitos para áreas interiores con condiciones de suciedad de grado II.
Condiciones de entorno de uso
1. Altitud: ≤2,000m
2. Temperatura Ambiente: -25℃~ 40℃
3. Humedad relativa: Media diaria≤95%, media mensual≤90%
4. Intensidad sísmica: <8 grados
5. El producto debería utilizarse en sitios sin peligro de incendio, explosión, gas corrosivo, o fuertes temblores.
Parámetros Técnicos
| Ítem | Unidad | Valor | |
| Tensión Nominal | kV | 18 | |
| Corriente Nominal | A | 6300 | |
| Corriente de corte nominal de cortocircuitos | kA | 63 | |
| Máxima Corriente Nominal Soportada | kA | 176 | |
| Corriente Nominal Soportada a Corto Periodo | kA | 63 | |
| Corriente de Cierre de Cortocircuito Nominal (Máxima) | kA | 176 | |
| Duración de Cortocircuito Nominal | S | 2 | |
| Número de veces de cortes de cortocircuitos de corriente nominal | | 5 | |
| Secuencia de operación Nominal | | Cerrado Abierto -15min- Cerrado Abierto | |
| Frecuencia Nominal | Hz | 50 | |
| Tensión Soportada de impulsos tipo rayo (Máxima) | De fase a fase, De fase a tierra | kV | 100 |
| De vacío a corte | kV | 115 | |
| Tensión Alterna Soportada 1min | De fase a fase, De fase a tierra | kV | 53 |
| De vacío a corte | kV | 63 | |
| Tiempo de Cierre | ms | 40-65 | |
| Tiempo de Apertura | ms | 35-65 | |
| Tiempo de corte | ms | 50-80 | |
| Vida mecánica | Veces | 4000 | |
| Potencia Nominal del motor de almacenamiento de energía | W | 550 | |
| Tensión Nominal del motor de almacenamiento de energía | V | ≈ 220 | |
| Tiempo de Almacenamiento de Energía | s | ≤15 | |
| Tensión Nominal del cierre y disparo electromagnético | V | 220 | |
| Corriente Nominal del cierre y disparo electromagnético | A | Cerrando: 2 Abriendo: 3 | |
| Corriente Nominal del Interruptor auxiliar | A | AC10 DC5 | |
| Corriente de corte desfasada nominal | kA | 31.5 | |
| Número de veces de aperturas y cierres de carga nominal | Veces | 50 | |
| Componente DC de la corriente de corte nominal asimétrica | % | Media: 67 Máximo: 69 | |
| Componente DC de la corriente de corte nominal asimétrica desfasada | % | 50~60 | |
BBE es un fabricante y proveedor experimentado de interruptores automáticos de vacío para protección del generador en China. Ofrecemos un gran abanico de productos como interruptores automáticos de alta tensión, productos de baja tensión, aparamentas con aislamiento de gas (GIS), contactor de vacío de alta tensión y más.
