Interruptor de circuito de fuga a tierra ELCB DAB6LE-63 4-5kA
Funcionamiento del interruptor de circuito de fuga a tierra en miniatura DAB6LE-63 4-5KA
1. Estructura compacta, pequeño, ancho de 2 módulos.
2. Cuenta con una función de corte de línea neutra, más seguro y confiable.
3. Tiene una terminal dual, con gran capacidad de conexión.
4. Tiene un indicador de contacto, de fácil identificación.
5. Puede utilizarse con una variedad de accesorios, y para protección por sobrecarga.

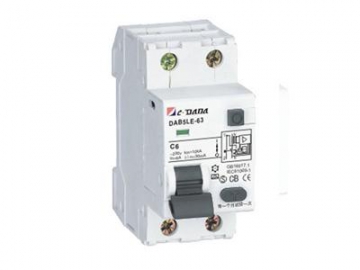

Interruptor ELCB DAB6LE-63 1P+N
| Número de polos | Corriente nominal | Corriente residual | Frecuencia nominal | Corriente operativa residual | Corriente operativa no residual | Voltaje operativo | Voltaje de aislación | Resistencia al impulso | Disparo instantáneo | Rated breaking capacity | |
| 1P+N | 32A(ostiole) 2-32A | 63A(ostiole) 40-63A | AC and A | 50-60HZ | 30,100,300A | 5,15,25,300A | 230V | 400V | 4KV | B/C/D | 5KA(2-40A),4KA(50-63A) |

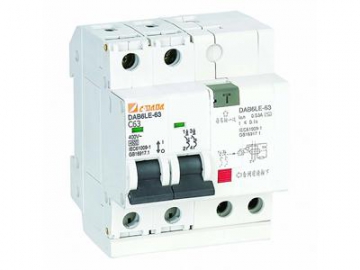

Interruptor ELCB DAB6LE-63 2P
| Número de polos | Corriente nominal | Corriente residual | Frecuencia nominal | Corriente operativa residual | Corriente operativa no residual | Voltaje operativo | Voltaje de aislación | Resistencia al impulso | Disparo instantáneo | Rated breaking capacity | |
| 2P | 32A(ostiole) 2-32A | 63A(ostiole) 40-63A | AC and A | 50-60HZ | 30,100,300A | 5,15,25,300A | 230V | 400V | 4KV | B/C/D | 5KA(2-40A),4KA(50-63A) |

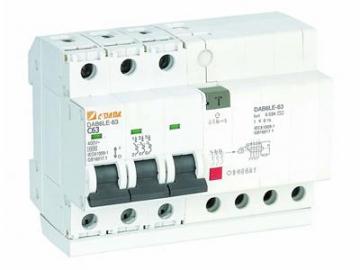

Interruptor ELCB DAB6LE-63 3P+N
| Número de polos | Corriente nominal | Corriente residual | Frecuencia nominal | Corriente operativa residual | Corriente operativa no residual | Voltaje operativo | Voltaje de aislación | Resistencia al impulso | Disparo instantáneo | Rated breaking capacity | |
| 3P+N | 32A(ostiole) 2-32A | 63A(ostiole) 40-63A | AC and A | 50-60HZ | 30,100,300A | 5,15,25,300A | 400V | 400V | 4KV | B/C/D | 5KA(2-40A),4KA(50-63A) |

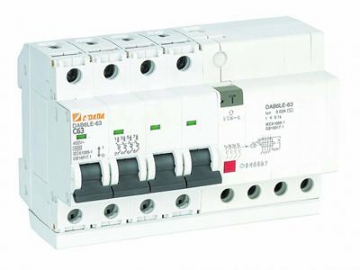

Interruptor ELCB DAB6LE-63 4P
| Número de polos | Corriente nominal | Corriente residual | Frecuencia nominal | Corriente operativa residual | Corriente operativa no residual | Voltaje operativo | Voltaje de aislación | Resistencia al impulso | Disparo instantáneo | Rated breaking capacity | |
| 4N | 32A(ostiole) 2-32A | 63A(ostiole) 40-63A | AC and A | 50-60HZ | 30,100,300A | 5,15,25,300A | 400V | 400V | 4KV | B/C/D | 5KA(2-40A),4KA(50-63A) |
Parámetros físicos del interruptor de circuito de fuga a tierra DAB6LE-63
Estándar de conformidad: IEC61009 (EN61009) y GB16917.1
Sensibilidad: tipo A, tipo AC
Tipo: electrónico
Tiempo de corte: mínimo 10ms
Características del corte: características B, C, D
Grado de protección: IP40 (luego de la instalación)
Sigue los estándares IEC10081L
Resistencia total: 180.000 veces
Resistencia eléctrica: no menor a 6.000 veces
Resistencia mecánica: no menor a 12.000 veces.
