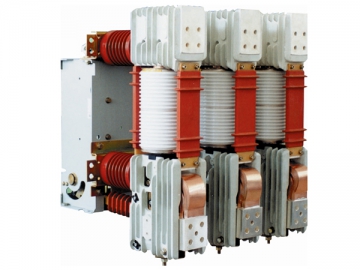

Interruptor automático de vacío para protección del generador ZN65A-12/T3150-40

Solicite un presupuesto

Nosotros: http://switchgearmaker.es

El interruptor automático de vacío para proteger el generador ZN65A-12/T3150-40 es un nuevo tipo de producto de larga duración desarrollado por nuestra compañía con tecnología de ultima generación nacional e internacional. Su corriente nominal de cortocircuito es de 40KA. En el test para cortes de distribución, el tiempo de corte para carga completa es superior a 50 y la vida mecánica alcanza las 60,000 veces. Este producto también supera el test de cortes de generador. El componente DC de corriente de corte no simétrica es más del 70%, el cual es una iniciativa nacional.

Este interruptor automático de vacío tiene una simple estructura que facilita y da más fiabilidad a las operaciones. Es muy fácil de mantener. Su mecanismo de operación utiliza un tipo de almacenamiento con energía elástica. Este producto no solo puede ser usado como dispositivo ordinario de protección para plantas de energía, subestaciones y otros sistemas de transmisión y distribución, sino que también puede ser utilizado para controlar y proteger algunos pequeños generadores de salida, fabricación de acero en horno eléctrico y otros equipamientos. Su rendimiento alcanza el nivel más alto que pueden obtener productos similares nacionales.

Servicio Medioambiental

Tipo ordinario	Altitud: ≤1,000m
	Temperatura Ambiente: -25℃~ 40℃ (-40℃ esta bien para productos especiales)
	Humedad relativa: Media diaria≤95%, media mensual≤90%
	Intensidad sísmica<8 grados, sin fuegos, explosión, gases corrosivos, o fuertes temblores
Tipo adecuado para cualquier condición de trabajo	El producto puede ser utilizado en lugares donde hay condensación y suciedad.

Parámetros Técnicos

No.	Ítem	Unidad	Valor
1	Tensión Nominal	KV	12
2	Corriente Nominal	A	1600 2000 2500 3150
3	Corriente de corte nominal de cortocircuitos	KA	40
4	Máxima Corriente Nominal Soportada	KA	110
5	Corriente Nominal Soportada a Corto Periodo	KA	40
6	Corriente de Cierre de Cortocircuito Nominal	KA	110
7	Duración de Cortocircuito Nominal	s	4
8	Número de veces de cortes de cortocircuitos de corriente nominal	Veces	50
9	Secuencia de operación Nominal	Abrir-0.3s- Cerrado Abierto-180s-Cerrado Abierto
10	Frecuencia Nominal	Hz	50
11	Tensión Soportada de impulsos tipo rayo	KV	85
12	Tensión Alterna Soportada 1min	KV	50
13	Tiempo de Cierre	ms	40~85 (47±7)
14	Tiempo de Apertura	ms	40~85 (52±7)
15	Tiempo de Corte	ms	≤80
16	Vida mecánica	Veces	10000
17	Potencia Nominal del motor de almacenamiento de energía	W	200
18	Tensión Nominal del Motor de almacenamiento de energía	V	AC, DC 110, 220
19	Tiempo de Almacenamiento de Energía	s	≤15
20	Tensión Nominal del cierre y disparo electromagnético	V	AC, DC 110, 220
21	Corriente Nominal del Interruptor auxiliar	A	AC 10, DC 5
22	Máximo Componente DC		74%

Nota: 1. El tiempo de cierre, el tiempo de apertura y el tiempo de corte están calculados cuando operan a tensión máxima, mínima y nominal. El valor en el interior del soporte es el tiempo de operación nominal.
2. Por favor, refiérase al Certificado de aprobación para cumplir con los parámetros técnicos.

Como fabricante y proveedor profesional de interruptores automáticos de vacío para protección del generador en China, BBE ofrece un gran abanico de productos como aparamentas de cubierta metálica y aislamiento de gas, aparamentas con cubierta metálica extraíble, caja de distribución de baja tensión y más.
