Interruptor en miniatura DAB5-63 MCB 4.5kA
Introducción
El interruptor en miniatura DAB5-63 4.5KA fue realizado por los ingenieros de la empresa Dada, y cumplen con los estándares GB10963 y IEC60898. Los interruptores tienen gran estabilidad, protección contra cortocircuitos, protección contra sobrecarga, responde en poco tiempo, y alta potencia de corte. Todo ello en un diseño en miniatura.
Los interruptores están diseñados para proteger de sobrecarga a contactores, relés, y otros equipos eléctricos.
Principales funciones: protección contra cortocircuitos, protección contra sobrecarga, y aislación eléctrica.
ModeloInterruptor en miniatura DAB5-63 4.5KA 1P
| Número de polos | 1P | |
| Frecuencia nominal | 50-60HZ | |
| Voltaje nominal | 230/400V | |
| Corriente nominal | 2,4,6,10,16,20,25,32,40,50,63A | |
| Tensión de aislamiento nominal | 500V | |
| Resistencia a impulso | 4KV | |
| Resistencia instantánea | DAB5-63N | B/C/D |
| DAB5-63H | B/C/D | |
| Capacidad de corte | DAB5-63N | 4.5KA(2-40A),3.5KA()50-63A |
| DAB5-63H | 6KA(2-40A),4.5KA()50-63A | |
| Tipo | Termomagnético | |

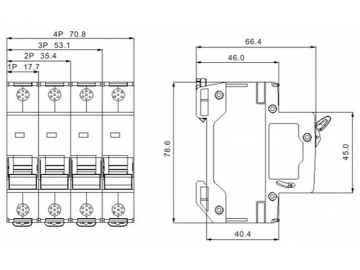

| Tamaño (A*A*L) | 17.5*80.2*76.5mm | |

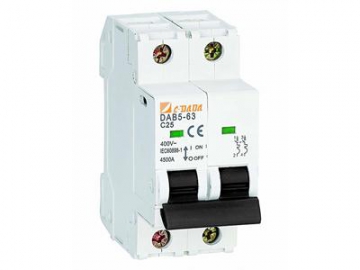

Interruptor en miniatura DAB5-63 4.5KA 2P
| Número de polos | 2P | |
| Frecuencia nominal | 50-60HZ | |
| Voltaje nominal | 400V | |
| Corriente nominal | 2,4,6,10,16,20,25,32,40,50,63A | |
| Tensión de aislamiento nominal | 500V | |
| Resistencia a impulso | 4KV | |
| Resistencia instantánea | DAB5-63N | B/C/D |
| DAB5-63H | B/C/D | |
| Capacidad de corte | DAB5-63N | 4.5KA(2-40A),3.5KA()50-63A |
| DAB5-63H | 6KA(2-40A),4.5KA()50-63A | |
| Tipo | Termomagnético | |
| Tamaño (A*A*L) | 35*80.2*76.5mm | |

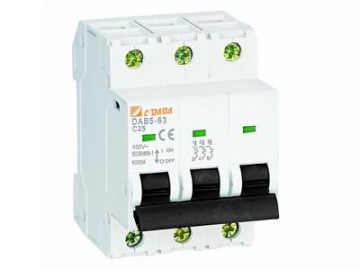

Interruptor en miniatura DAB5-63 4.5KA 3P
| Número de polos | 3P | |
| Frecuencia nominal | 50-60HZ | |
| Voltaje nominal | 400V | |
| Corriente nominal | 2,4,6,10,16,20,25,32,40,50,63A | |
| Tensión de aislamiento nominal | 500V | |
| Resistencia a impulso | 4KV | |
| Resistencia instantánea | DAB5-63N | B/C/D |
| DAB5-63H | B/C/D | |
| Capacidad de corte | DAB5-63N | 4.5KA(2-40A),3.5KA()50-63A |
| DAB5-63H | 6KA(2-40A),4.5KA()50-63A | |
| Tipo | Termomagnético | |
| Tamaño (A*A*L) | 52.5*80.2*76.5mm | |

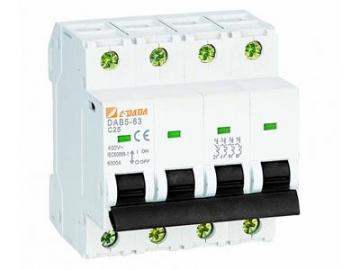

Interruptor en miniatura DAB5-63 4.5KA 4P
| Número de polos | 4P | |
| Frecuencia nominal | 50-60HZ | |
| Voltaje nominal | 400V | |
| Corriente nominal | 2,4,6,10,16,20,25,32,40,50,63A | |
| Tensión de aislamiento nominal | 500V | |
| Resistencia a impulso | 4KV | |
| Resistencia instantánea | DAB5-63N | B/C/D |
| DAB5-63H | B/C/D | |
| Capacidad de corte | DAB5-63N | 4.5KA(2-40A),3.5KA()50-63A |
| DAB5-63H | 6KA(2-40A),4.5KA()50-63A | |
| DAB5-63H | 6KA(2-40A),4.5KA()50-63A | |
| Tipo | Termomagnético | |
| Tamaño (A*A*L) | 70 *80.2*76.5mm | |
Especificaciones técnicas de interruptor en miniatura DAB5-63 4.5KA
Estándar de conformidad: IEC60898, GB10963
Resistencia: no menor a 8.000 veces
Resistencia mecánica: no menor a 10.000 veces
Método de instalación: Estándar IEC 35mm
Tipo de terminal: cable 1-25mm2, grosor barra 0.8-2mm
Grado de protección: IP20
Cable eléctrico: 1~35mm2
Ignífugo: grado 2
Altura: ≤2000
Humedad relativa: +20℃, ≤90%；+40℃, ≤50%
Ambiente de instalación: evitar vibraciones e impacto
Grado de instalación: grado II
Perfil de guía: perfil de guía DIN35
