Introducción
El interruptor en miniatura DAB6-63 MCB 4-5KA fabricado por la empresa Dada, sigue los estándares GB 10963 y IEC60898. Los interruptores tienen gran estabilidad, protección contra cortocircuitos, protección contra sobrecarga, responde en poco tiempo, y atienen lta potencia de corte. Todo ello en un diseño en miniatura.

Los interruptores están diseñados para proteger de sobrecarga a contactores, relés, y otros equipos eléctricos.

Principales funciones: protección contra cortocircuitos, protección contra sobrecarga, y aislación eléctrica.

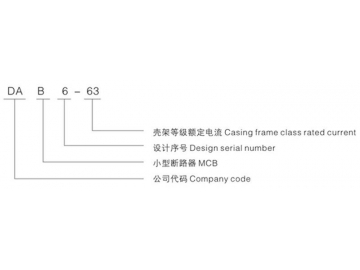

Modelo
1- Interruptor en miniatura DAB6-63
Frecuencia nominal Tensión nominal operativa Corriente nominal Tensión de aislamiento nominal Resistencia a impulse Capacidad de corte Capacidad de corte Tipo A*A*L
50-60Hz 230/400V 6,10,16,20, 25,32,40,50, 63A 500V 4KV DAB6-63 DAB6-63 Termomagnético 17.5mm*80.2mm*76.5mm
B/C/D 5KA(240A), 4KA(50-63A)

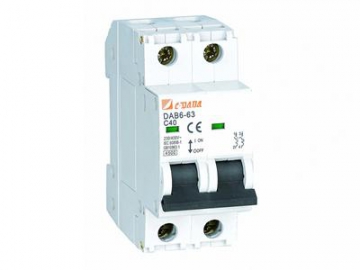

2- Interruptor en miniatura DAB6-63
Frecuencia nominal Tensión nominal operativa Corriente nominal Tensión de aislamiento nominal Resistencia a impulse Capacidad de corte Capacidad de corte Tipo A*A*L
50-60Hz 230/400V 6,10,16,20, 25,32,40,50, 63A 500V 4KV DAB6-63 DAB6-63 Termomagnético 35mm*80.2mm*76.5mm
B/C/D 5KA(2-40A), 4KA(50-63A)

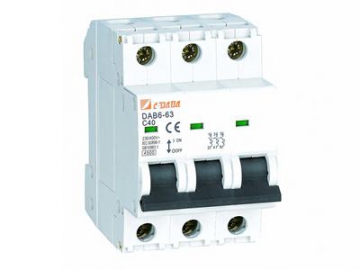

3- Interruptor en miniatura DAB6-63
Frecuencia nominal Tensión nominal operativa Corriente nominal Tensión de aislamiento nominal Resistencia a impulse Capacidad de corte Capacidad de corte Tipo A*A*L
50-60Hz 230/400V 6,10,16,20, 25,32,40,50, 63A 500V 4KV DAB6-63 DAB6-63 Termomagnético 52.5mm*80.2mm*76.5mm
B/C/D 5KA(2-40A), 4KA(50-63A)

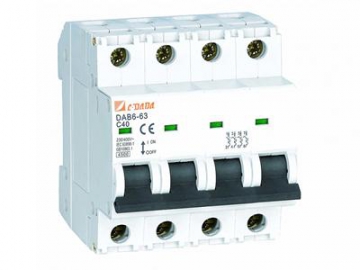

4- Interruptor en miniatura DAB6-63
Frecuencia nominal Tensión nominal operativa Corriente nominal Tensión de aislamiento nominal Resistencia a impulse Capacidad de corte Capacidad de corte Tipo A*A*L
50-60Hz 230/400V 6,10,16,20 ,25,32,40,50 ,63A 500V 4KV DAB6-63 DAB6-63 Termomagnético 70mm*80.2mm*76.5mm
B/C/D 5KA(2-40A), 4KA(50-63A)

Pérdida de energía por nivel de interruptor en miniatura DAB6-63 4-5kA
Corriente nominal(A) Pérdida de energía máxima por nivel(W)
2-6 2
16-32 3.5
40-63 5

Parámetros técnicos del interruptor en miniatura DAB6-63
Estándar de conformidad: IEC60898, GB10963
Tensión nominal: 230/400V, 50HZ
Capacidad nominal de corte: 5KA (2-640A), 4KA (50-63A)
Grado de protección: IP20
Ignífuga: grado 2
Resistencia (motor): no menor a 8000 veces
Resistencia (operación manual): no menor a 20000 veces

Parámetros mecánicos del interruptor en miniatura DAB6-63
Cable eléctrico: 1~35mm2
Terminal de conexión: cable 1-25mm2
Temperatura de funcionamiento: -5~+40℃
Altura: ≤2000
Humedad relativa: +20℃,≤90%;+40℃,≤50%
Polución clase: 2
Método de instalación: Estándar IEC 35mm
Ambiente de instalación: evitar vibraciones e impacto
Grado de instalación: grado II
Perfil de guía: perfil de guía DIN35

Accesorios para el interruptor en miniatura DAB6-63
Contacto eléctrico auxiliar, contacto alarma eléctrica, relé de apertura, relé de mínima tensión, alarma auxiliar

Características de disparo
Interruptor de Tipo B - desconexión rápida, la corriente máxima instantánea es 3 veces menor que el límite nominal
Interruptor de Tipo C-se adecua a la mayoría de los circuitos eléctricos, la corriente máxima instantánea es 5 veces menor que el límite nominal
Interruptor de Tipo D- para picos de tensión más altos, de hasta 10 veces. (Ejemplo, puede utilizarse para proteger el circuito primario del transformador, arrancar la maquinaria eléctrica.)
