Terminación GIS enchufable, 72.5kV-252kV

Terminación GIS enchufable, 72.5kV-252kV
Terminación GIS enchufable, 72.5kV-252kV
Solicite un presupuesto
Ámbito de aplicación
  • Modelo: WYJZGGC
  • Adecuado para uso en interiores
  • Voltaje nominal: 72.5kV (aplicable a 120-1600mm²)
    126kV (aplicable a 240-1600mm²)
    145kV (aplicable a 240-1600mm²)
    252kV (aplicable a 400-2500mm²)
Descargar
Características
  • La terminación conecta el cable en un estilo enchufable, simplificando la instalación y el mantenimiento;
  • Estructura compacta, peso ligero y pequeño volumen, lo que reduce en gran medida el espacio de instalación;
  • El cono de tensión de la terminación del cable está hecho de EPDM importado a través del moldeo por inyección de caucho, y se asegura en el aislante epoxi mediante un cono de resorte;
  • En cuanto a la superficie del cono de tensión, se han tomado medidas para resolver los problemas causados por la relajación inducida por el envejecimiento y el mal contacto entre el cono de tensión y la capa semiconductora del cable, lo que garantiza el funcionamiento estable y a largo plazo de la terminación del cable;
  • La estructura seca evita cualquier fuga;
  • Esta terminación del cable se puede utilizar para conectar el cable de alimentación con el transformador;
  • Después de añadir una varilla de extensión, el terminal SIG enchufable de tipo corto se puede utilizar junto con equipos SIG compatibles con la terminación SIG de tipo largo;
  • Estándar de prueba IEC 60840, IEC 62067 y GB / T 18890;

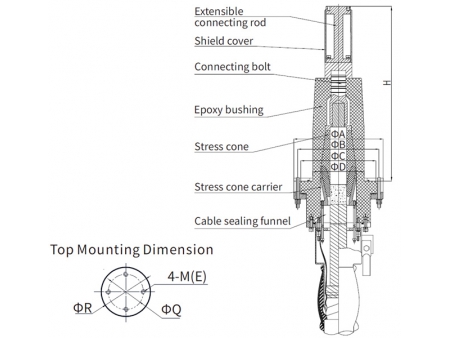

Dimensiones de terminación
Máx. voltaje del sistema A (mm) B (mm) C (mm) D (mm) E (mm) H (mm) Q (mm) R (mm)
72.5kV 300 270 245 185 10 310/583 80 110
126kV 350 320 298 210 10 470/757 80 110
145kV 350 320 298 210 10 470/757 80 110
252kV 500 475 454 340 12 620 110 160
252kV 620 582 559 340 12 920 110 200
Aviso al ordenar:
  • La configuración del cable y el área de la sección transversal del cable de tierra se proporcionarán al realizar el pedido.
  • Todos los aparatos compuestos GIS y terminaciones GIS producidos por nuestra empresa cumplen estrictamente con IEC 62271-209 y GB/T 22381.Al realizar un pedido, proporcione la información necesaria, como los estándares ejecutivos y la altura de la interfaz o el dibujo de ensamblaje del aparato compuesto GIS, para garantizar que las dimensiones correspondientes coincidan.
