Terminación GIS para cable seco, 72.5kV-252kV

Terminación GIS para cable seco, 72.5kV-252kV
Terminación GIS para cable seco, 72.5kV-252kV
Terminación GIS para cable seco, 72.5kV-252kV
Solicite un presupuesto
Ámbito de aplicación
  • Modelo: WYJZGG
  • Adecuado para uso en interiores
  • Voltaje nominal: 72.5kV (aplicable a 120-1600mm²)
    126kV (aplicable a 240-1600mm²)
    145kV (aplicable a 240-1600mm²)
    252kV (aplicable a 400-2500mm²)
Descargar
Características
  • El cono de tensión de la terminación del cable está hecho de EPDM importado a través del moldeo por inyección de caucho, y se asegura al aislante epoxi mediante un cono de resorte;
  • En cuanto a la superficie del cono de tensión, se han tomado medidas para resolver los problemas causados por la relajación inducida por el envejecimiento y el mal contacto entre el cono de tensión y la capa semiconductora del cable, lo que garantiza el funcionamiento estable y a largo plazo de la terminación del cable;
  • La estructura seca evita cualquier fuga;
  • Estructura compacta, peso ligero y pequeño volumen, lo que reduce en gran medida el espacio de instalación;

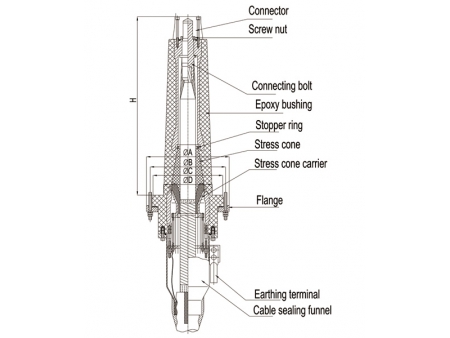

Especificaciones del terminal del cable
Máx. voltaje del sistema 72.5kV 126kV 145kV 252kV 252kV
A(mm) 300 350 350 500 620
B(mm) 270 320 320 475 582
C(mm) 245 298 298 454 559
D(mm) 185 210 210 340 340
E(mm) 10 10 10 12 12
H(mm) 310/583 470/757 470/757 620 920
Q(mm) 80 80 80 110 110
R(mm) 110 110 110 160 200
Aviso al ordenar:
  • La configuración del cable y el área de la sección transversal del cable de tierra se proporcionarán al realizar el pedido.
  • Bienvenido a contactar con nuestro gerente de ventas para cualquier requisito especial antes de realizar su pedido.
