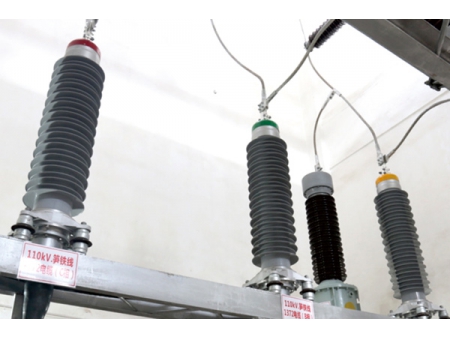

Terminación de cable para exteriores (Composite), 72.5kV-252kV

Solicite un presupuesto

Sitio web: http://woercableaccessories.com.ar/5-1-5-outdoor-composite-cable-termination.html

Ámbito de aplicación

Modelo: WYJZWFY4
Adecuado para ambientes exteriores con clase de contaminación IV
Voltaje nominal: 72.5kV (aplicable a 120-1600mm²)
126kV (aplicable a 240-1600mm²)
145kV (aplicable a 240-1600mm²)
252kV (aplicable a 400-2500mm²)

Descargar

Características

El cono de tensión en la terminación del cable está hecho de EPDM importado a través del moldeo por inyección de caucho, y se mantiene en su lugar mediante un cono de resorte para abordar los problemas causados por la relajación inducida por el envejecimiento; La cubierta del cono de tensión aísla el cono del relleno aislante, asegurando un buen contacto entre el cono de tensión y la capa semiconductora del cable. Esto garantiza el funcionamiento estable y a largo plazo de la terminación del cable;
La terminación del cable se realiza utilizando una estructura de sellado multicapa para evitar filtraciones de agua y fugas de aceite durante el funcionamiento;
El aislante exterior de la terminación del cable tiene cobertizos de lluvia de diferentes tamaños, que ayudan a minimizar la posibilidad de contaminación y flashovers;
El aislante exterior con cobertizos de lluvia de caucho de silicona tiene las propiedades de rayos ultravioleta, antienvejecimiento y antiexplosión, y cuyo peso es inferior a la mitad de la terminación de porcelana;
Estándar de prueba IEC 60840, GB/T 11017, IEC 620607 y GB/T 18890;

Especificaciones del terminal del cable

Máx. voltaje del sistema	Sección transversal nominal del cable	Distancia del orificio del terminal C (mm)	Orificio de conexión del terminal Q (mm)	Ancho de la palma del terminal del cable D (mm)	Longitud de la palma del terminal del cable L (mm)
72.5kV	120 mm²-400 mm²	35	14	63	80
	500 mm²-800 mm²	45	14	80	100
	1000 mm²-1600 mm²	50	17	100	110
126kV-145kV	240 mm²-400 mm²	35	14	63	80
	500 mm²-800 mm²	45	14	80	100
	1000 mm²-1600 mm²	50	17	100	110
252kV	400 mm²-800 mm²	45	14	80	100
	1000 mm²-1600 mm²	50	17	100	110
	2000 mm²-2500 mm²	50	18	125	140

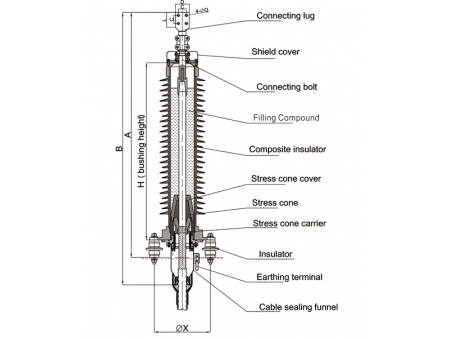

Dimensiones de terminación

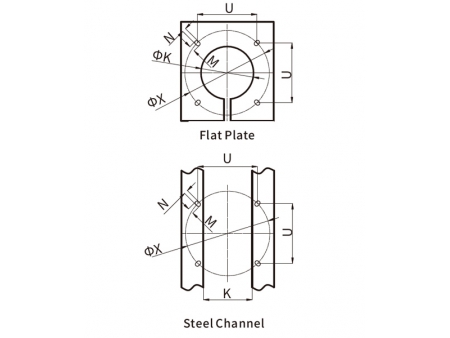

Dimensiones de montaje de la placa base

Aviso al ordenar:

La configuración del cable y el área de la sección transversal del cable de tierra se proporcionarán al realizar el pedido.
Bienvenido a contactar con nuestro gerente de ventas para cualquier requisito especial antes de realizar su pedido.
