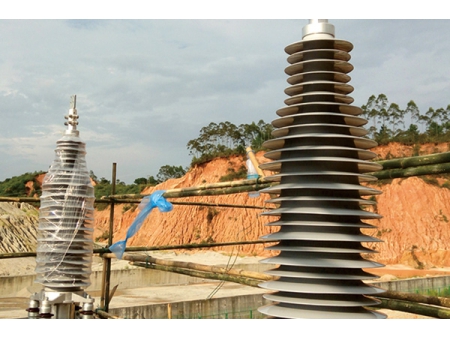

Terminación enchufable para cable seco (Composite), 72.5kV-126kV
Solicite un presupuesto
Ámbito de aplicación
- Modelo: WYJZWFGC4
- Adecuado para ambientes exteriores con clase de contaminación IV
- Voltaje nominal: 72.5 kV (aplicable a 120-800 mm²)
126 kV (aplicable a 240-800 mm²)
Características
- La terminación conecta el cable en un método de conexión enchufable, simplificando la instalación y el mantenimiento;
- El exterior de la terminación está protegido por cobertizos de lluvia de caucho de silicona (rain shed), que ofrecen una excelente protección contra la contaminación, los rayos ultravioletas, el envejecimiento y la explosión;
- La longitud de preparación del cable es un tercio de la terminación exterior común, lo que reduce drásticamente el tiempo de instalación;
- La terminación está libre de fluidos aislantes, evitando cualquier fuga;
- Estándar de prueba IEC 60840 y GB/T 11017
Especificaciones del terminal del cable
Máx. voltaje del sistema | Sección transversal nominal del cable | Distancia del orificio del terminal C (mm) | Orificio de conexión del terminal Q (mm) | Ancho de la palma del terminal del cable D (mm) | Longitud de la palma del terminal del cable L (mm) |
72.5kV | 120 mm2-400 mm2 | 35 | 14 | 63 | 80 |
500 mm2-800 mm2 | 45 | 14 | 80 | 100 | |
126kV | 240 mm2-400 mm2 | 35 | 14 | 63 | 80 |
500 mm2-800 mm2 | 45 | 14 | 80 | 100 |

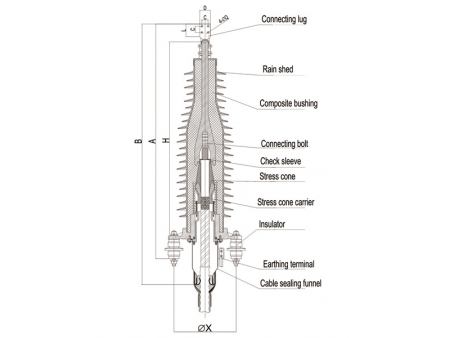

Dimensiones de terminación
Máx. voltaje del sistema | 72.5kV | 126kV |
H (mm) | 1420 | 1420 |
A (mm) | 1715 | 1715 |
B (mm) | 1930 | 1930 |

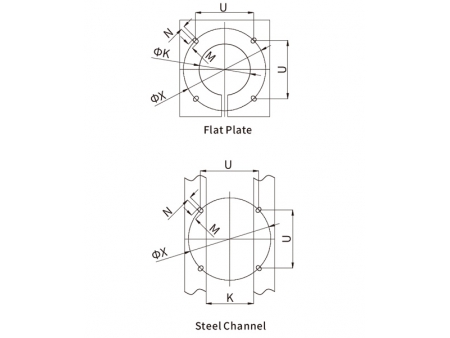

Dimensiones de montaje de la placa base
Máx. voltaje del sistema | N (mm) | M (mm) | K (mm) | U (mm) | X (mm) |
72.5kV-126kV | 21 | 30 | 270 | 318 | 450 |
Aviso al ordenar:
- La configuración del cable y el área de la sección transversal del cable de tierra se proporcionarán al realizar el pedido.
- Bienvenido a contactar con nuestro gerente de ventas para cualquier requisito especial antes de realizar su pedido.
