Mandrinadora-fresadora tipo pórtico / gantry CNC (pórtico móvil y mesa fija)

Solicite un presupuesto

Nosotros: http://boringmill-ar.com/4-2-moving-gantry-fixed-table-type.html

Mandrinadoras-fresadoras tipo pórtico para el mecanizado de piezas grandes y complejas mediante mandrilado, fresado, taladrado, roscado y otras operaciones.

Esta mandrinadora-fresadora tipo pórtico móvil está diseñada para el mecanizado integral de piezas grandes y complejas, realizando operaciones de mandrinado, fresado, taladrado, roscado y otras operaciones esenciales con precisión. Con tres ejes de avance controlados por CNC (X, Y, Z), logra un acoplamiento simultáneo de tres ejes para un fresado, mandrinado y taladrado eficiente, incluyendo el roscado rígido y el fresado de contornos.

Capaz de manejar una amplia gama de tareas de mecanizado, el cambiador automático de herramientas disponible y los diversos cabezales intercambiables opcionales permiten el mecanizado de cinco caras en una sola configuración de pieza, maximizando la eficiencia y la precisión. El recorrido del eje X se puede personalizar para satisfacer las necesidades específicas del cliente. El ancho del pórtico (eje Y) se extiende hasta 8 metros, con una capacidad de altura de hasta 6 metros, y un robusto tamaño de carnero a partir de 400x400 mm. Los accionamientos del husillo y del avance de la máquina utilizan un sistema de accionamiento totalmente digital de la serie SIEMENS y servomotores para un rendimiento superior.

Aplicaciones

Esta mandrinadora-fresadora tipo pórtico móvil es ideal para el procesamiento de múltiples variedades, en lotes pequeños y medianos, de piezas de precisión y complejas en matrices de estampación en frío de automoción de tamaño mediano y grande, así como en las industrias aeroespacial y de fabricación de equipos. Diseñado para realizar operaciones comunes de fresado, taladrado, roscado y mandrinado, incluyendo el mecanizado de agujeros internos, diámetros externos, planos, escalones, conos, esferas, ranuras y superficies curvas intrincadas 2D o 3D en diversas aleaciones de alta temperatura, aleaciones de titanio, aleaciones resistentes al calor, acero inoxidable, fundición y piezas forjadas y en bruto de acero fundido, tanto para operaciones de desbaste como de acabado.

Características

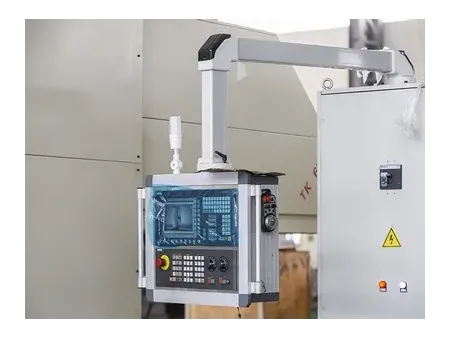

La pantalla multisistema proporciona información completa y una visualización dinámica de la trayectoria de mecanizado para una operación fácil de usar.

La página de monitoreo del diagrama de escalera en tiempo real ofrece una gran comodidad para los procedimientos de mantenimiento.

Utiliza un sistema servo digital que compensa errores mecánicos en el sistema de transmisión a través de funciones de compensación de error de paso almacenadas y compensación de holgura/backlash.

Utiliza detectores de posición de alta resolución y funciones de control servo de software basadas en microprocesador de alta velocidad para lograr un control servo de alta velocidad y alta precisión.

Una protección completa y un transportador de virutas automático tipo cadena garantizan un funcionamiento seguro y sencillo y una extracción de virutas eficiente.

Las opciones del sistema CNC incluyen el alemán SIEMENS 828DsI, el japonés FANUC 0Im y el español FAGOR 8055.

Tanto el eje Y como el W cuentan con pares de tornillos de bolas de tuerca doble precargados para la transmisión.

El eje X utiliza un sistema de transmisión de doble piñón sin holgura que se acopla a una cremallera de precisión para su movimiento. Tanto los engranajes como las cremalleras están endurecidos, son de alta precisión y están rectificados para un rendimiento óptimo.

Opciones del modelo

Modelo	Distancia entre columnas (mm)	Altura de paso (mm)	Capacidad máxima de carga de la mesa de trabajo (T)
	3200	2500	15
	3600	3000	15
	4200	3500	20
	4600	4000	20
	5200	4500	20
	5600	5000	20

Especificaciones Recorrido del pórtico del área de trabajo (eje X) | Longitud de la mesa de trabajo carrera de 500mm

Ancho del tamaño de la mesa de trabajo	mm	2500
Longitud del tamaño de la mesa de trabajo	mm	8000 (seleccionar longitud en secciones de 1000mm)
Recorrido del pórtico del área de trabajo (eje X)	mm	Longitud de la mesa de trabajo carrera de 500mm
Recorrido del cabezal del área de trabajo (eje Y)	mm	3600
Recorrido del ariete/ram del área de trabajo (eje Z)	mm	1250
Recorrido de la viga transversal del área de trabajo (eje W) (solo para la serie XK28)	mm	2000
Distancia entre columnas	mm	3200
Nariz (nose) del husillo a la superficie de la mesa de trabajo	mm	200
Sección transversal del ariete/ram	mm	500×500
Capacidad máxima de carga de la mesa de trabajo	t/m²	15
Velocidad de alimentación eje X	mm/min	5-6000
Velocidad de alimentación eje Y	mm/min	5-6000
Velocidad de alimentación eje Z	mm/min	5-4000
Velocidad de alimentación del eje W	mm/min	5-2000
Cono del husillo	mm	BT50
Velocidad del husillo	mm/min	2-2000
Potencia del husillo	kw	37

Ancho del tamaño de la mesa de trabajo	mm	3000
Longitud del tamaño de la mesa de trabajo	mm	8000 (seleccionar longitud en secciones de 1000mm)
Recorrido del pórtico del área de trabajo (eje X)	mm	Longitud de la mesa de trabajo carrera de 500mm
Recorrido del cabezal del área de trabajo (eje Y)	mm	4200
Recorrido del ariete/ram del área de trabajo (eje Z)	mm	1250
Recorrido de la viga transversal del área de trabajo (eje W) (solo para la serie XK28)	mm	2000
Distancia entre columnas	mm	3600
Nariz (nose) del husillo a la superficie de la mesa de trabajo	mm	200
Sección transversal del ariete/ram	mm	500×500
Capacidad máxima de carga de la mesa de trabajo	t/m²	15
Velocidad de alimentación eje X	mm/min	5-6000
Velocidad de alimentación eje Y	mm/min	5-6000
Velocidad de alimentación eje Z	mm/min	5-4000
Velocidad de alimentación del eje W	mm/min	5-2000
Cono del husillo	mm	BT50
Velocidad del husillo	mm/min	2-2000
Potencia del husillo	kw	37

Ancho del tamaño de la mesa de trabajo	mm	3500
Longitud del tamaño de la mesa de trabajo	mm	8000 (seleccionar longitud en secciones de 1000mm)
Recorrido del pórtico del área de trabajo (eje X)	mm	Longitud de la mesa de trabajo carrera de 500mm
Recorrido del cabezal del área de trabajo (eje Y)	mm	4800
Recorrido del ariete/ram del área de trabajo (eje Z)	mm	1500
Recorrido de la viga transversal del área de trabajo (eje W) (solo para la serie XK28)	mm	2500
Distancia entre columnas	mm	4200
Nariz (nose) del husillo a la superficie de la mesa de trabajo	mm	200
Sección transversal del ariete/ram	mm	500×500
Capacidad máxima de carga de la mesa de trabajo	t/m²	20
Velocidad de alimentación eje X	mm/min	5-6000
Velocidad de alimentación eje Y	mm/min	5-6000
Velocidad de alimentación eje Z	mm/min	5-4000
Velocidad de alimentación del eje W	mm/min	5-2000
Cono del husillo	mm	BT50
Velocidad del husillo	mm/min	2-1500
Potencia del husillo	kw	60

Ancho del tamaño de la mesa de trabajo	mm	4000
Longitud del tamaño de la mesa de trabajo	mm	8000 (seleccionar longitud en secciones de 1000mm)
Recorrido del pórtico del área de trabajo (eje X)	mm	Longitud de la mesa de trabajo carrera de 500mm
Recorrido del cabezal del área de trabajo (eje Y)	mm	5200
Recorrido del ariete/ram del área de trabajo (eje Z)	mm	1500
Recorrido de la viga transversal del área de trabajo (eje W) (solo para la serie XK28)	mm	2500
Distancia entre columnas	mm	4600
Nariz (nose) del husillo a la superficie de la mesa de trabajo	mm	200
Sección transversal del ariete/ram	mm	600×600
Capacidad máxima de carga de la mesa de trabajo	t/m²	20
Velocidad de alimentación eje X	mm/min	5-6000
Velocidad de alimentación eje Y	mm/min	5-6000
Velocidad de alimentación eje Z	mm/min	5-4000
Velocidad de alimentación del eje W	mm/min	5-2000
Cono del husillo	mm	BT50
Velocidad del husillo	mm/min	2-1500
Potencia del husillo	kw	60

Ancho del tamaño de la mesa de trabajo	mm	4500
Longitud del tamaño de la mesa de trabajo	mm	8000 (seleccionar longitud en secciones de 1000mm)
Recorrido del pórtico del área de trabajo (eje X)	mm	Longitud de la mesa de trabajo carrera de 500mm
Recorrido del cabezal del área de trabajo (eje Y)	mm	5800
Recorrido del ariete/ram del área de trabajo (eje Z)	mm	1500
Recorrido de la viga transversal del área de trabajo (eje W) (solo para la serie XK28)	mm	2500
Distancia entre columnas	mm	5200
Nariz (nose) del husillo a la superficie de la mesa de trabajo	mm	200
Sección transversal del ariete/ram	mm	600×600
Capacidad máxima de carga de la mesa de trabajo	t/m²	20
Velocidad de alimentación eje X	mm/min	5-6000
Velocidad de alimentación eje Y	mm/min	5-6000
Velocidad de alimentación eje Z	mm/min	5-4000
Velocidad de alimentación del eje W	mm/min	5-2000
Cono del husillo	mm	BT50
Velocidad del husillo	mm/min	2-1500
Potencia del husillo	kw	100

Ancho del tamaño de la mesa de trabajo	mm	5000
Longitud del tamaño de la mesa de trabajo	mm	8000 (seleccionar longitud en secciones de 1000mm)
Recorrido del pórtico del área de trabajo (eje X)	mm	Longitud de la mesa de trabajo carrera de 500mm
Recorrido del cabezal del área de trabajo (eje Y)	mm	6300
Recorrido del ariete/ram del área de trabajo (eje Z)	mm	1500
Recorrido de la viga transversal del área de trabajo (eje W) (solo para la serie XK28)	mm	2500
Distancia entre columnas	mm	5600
Nariz (nose) del husillo a la superficie de la mesa de trabajo	mm	200
Sección transversal del ariete/ram	mm	600×600
Capacidad máxima de carga de la mesa de trabajo	t/m²	20
Velocidad de alimentación eje X	mm/min	5-6000
Velocidad de alimentación eje Y	mm/min	5-6000
Velocidad de alimentación eje Z	mm/min	5-4000
Velocidad de alimentación del eje W	mm/min	5-2000
Cono del husillo	mm	BT50
Velocidad del husillo	mm/min	2-1500
Potencia del husillo	kw	100

Componentes principales

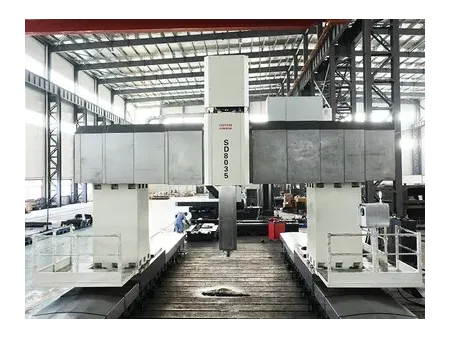

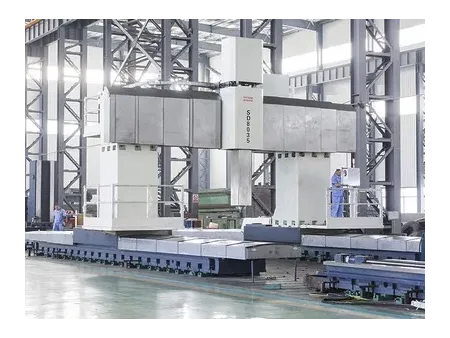

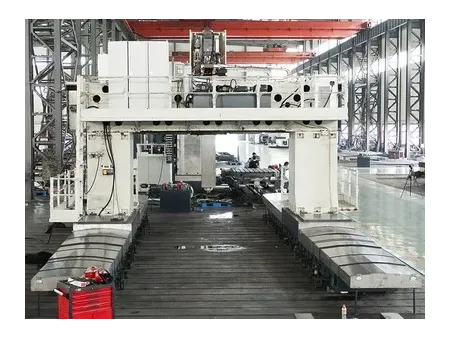

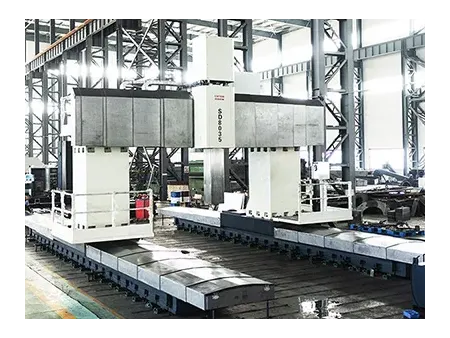

La máquina adopta un diseño con una mesa de trabajo fija y un pórtico móvil. El pórtico se mueve horizontalmente a lo largo de las guías de la cama/bed (eje X), el asiento/saddle del ariete/ram se mueve horizontalmente a lo largo de las guías de la viga transversal (eje Y) y el ariete/ram se desliza verticalmente a lo largo de las guías del carro (eje Z).

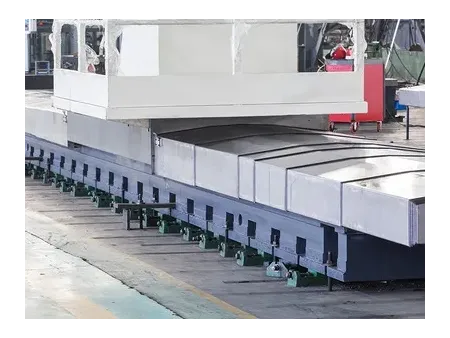

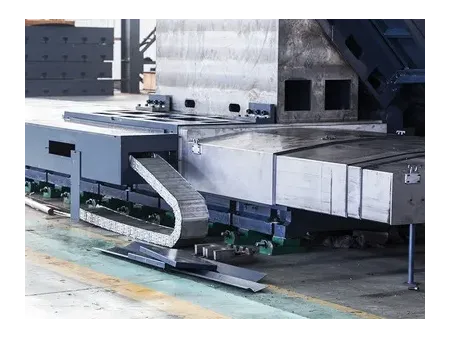

Guías del eje X Guías del eje X Utilizan guías hidrostáticas o guías lineales de rodillos de alta resistencia, que se caracterizan por un bajo coeficiente de fricción, un movimiento suave a baja velocidad sin tirones (stick-slip)y una alta precisión de posicionamiento. Utilizan tecnología de accionamiento síncrono de doble motor y doble piñón para un rendimiento superior del servoaccionamiento; también ofrecen una alta capacidad de carga y una excelente amortiguación de vibraciones durante el corte, lo que mejora la precisión, la estabilidad y la vida útil de la máquina.

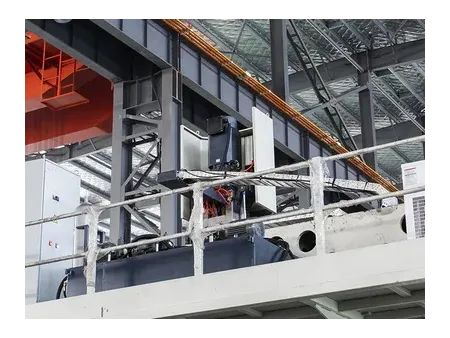

Guías del eje Y Utilizan guías hidrostáticas o guías lineales de rodillos de alta resistencia. La viga transversal presenta una amplia sección transversal y una disposición escalonada de las guías, lo que proporciona suficiente rigidez a la flexión y la torsión. Utiliza tecnología de accionamiento síncrono de doble motor y doble piñón para un rendimiento superior del servoaccionamiento; ofrece una alta resistencia a la fuerza de corte, lo que mejora la precisión de la máquina y su estabilidad a largo plazo.

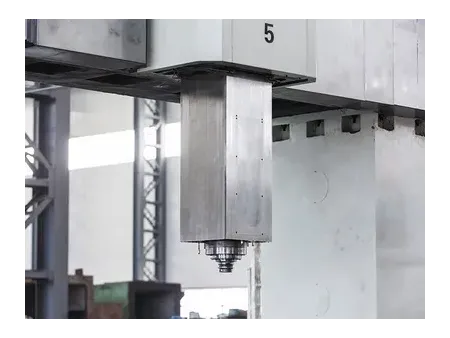

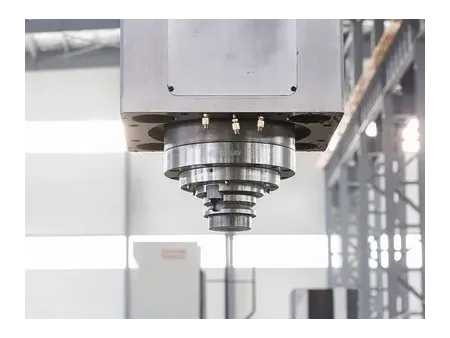

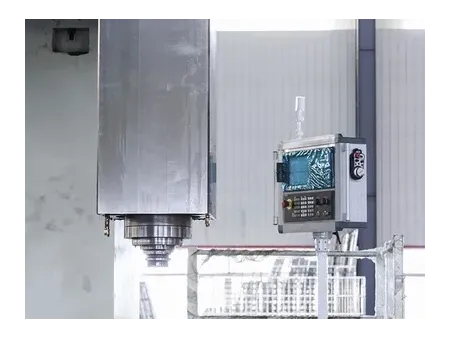

Guías del eje Z El par de guías es deslizante (par de fricción de hierro fundido y plástico). Este diseño ofrece una buena absorción de impactos, lo que garantiza un corte suave durante el mecanizado. Emplea un servomotor que acciona un husillo de bolas a través de un reductor, lo que proporciona alta precisión y gran estabilidad.
