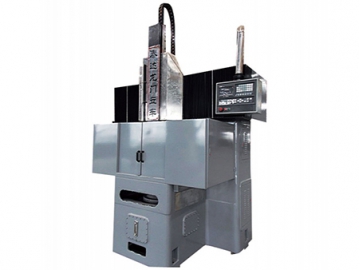

Torno para discos, tipo pórtico
El torno para discos tipo pórtico es de diseño especial para mecanizado interior y exteriores de placas para rines y discos. Debido a la gran rigidez total estructural, el interior del marco presenta un rango de movimiento ancho. El torno vertical es también para manejar otras partes similares en formas y tamaños para modificar el mecanismo de sujeción de posicionado, brindando el torno un amplio rango de aplicación.
Las 2 vías de acción de alimentación es controlado vía servo motor y operado utilizando un tornillo de bola de precisión. El servomotor propio es controlado por un PLC para garantizar que el posicionado es preciso y confiable, mientras que el movimiento del resto de la cuchilla es controlada por un tornillo de bolla fuerte y guía lineal que coincida perfectamente sin brechas. Esto evita deformación de vibración durante el proceso de cortado y garantiza la horizontalidad de la pieza de trabajo procesada.

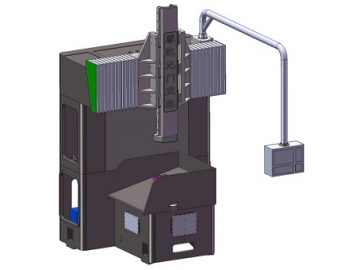

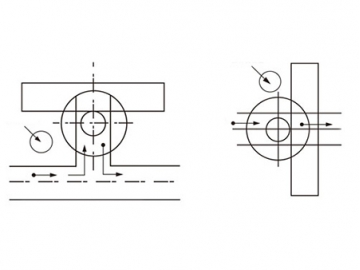

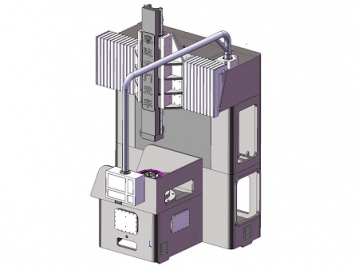

Este torno presenta una estructura tipo pórtico. La pieza de trabajo es cargada de la parte frontal del pórtico entre el eje de guía del rodillo a la pinza en la parte superior del husillo. Los usuarios pueden referirse a los bosquejos siguiente para configurar el esquema de posición de operación y de la línea de ensamblaje.
| Motor principal | 11kw/730r/min |
| Velocidad del eje principal | 250r/min |
| Diámetro procesable del circulo externo | Ф160-Ф600m |
| Motor de alimentación longitudinal | Servo motor |
| Motor de alimentación horizontal | Servo motor |
| Viaje vertical del cuchillo de reposo | 420mm |
| Viaje de cruce del cuchillo de reposo | 530mm |
| Tamaño de la máquina | 2750*1400*3240(L*W*H) |
| Peso total | 7.5T |
