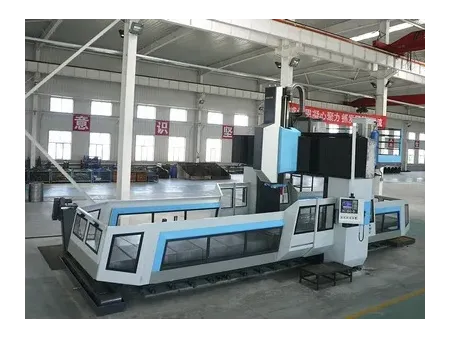

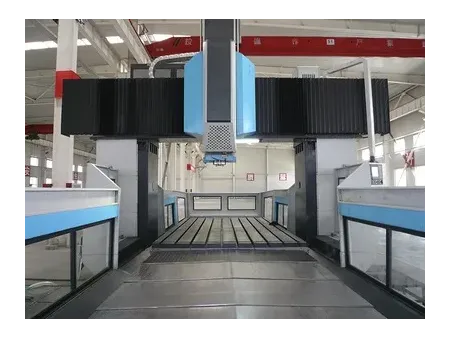

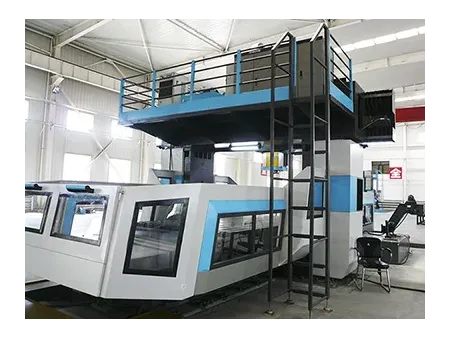

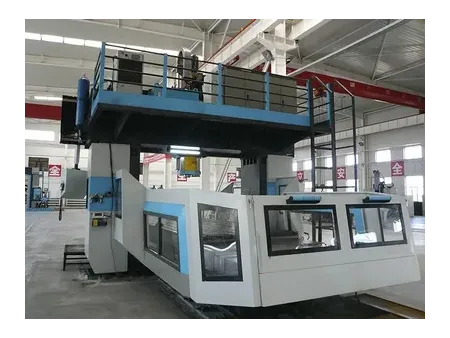

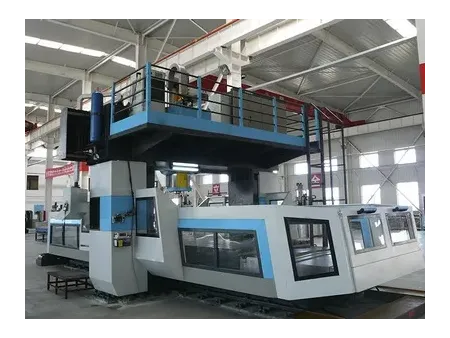

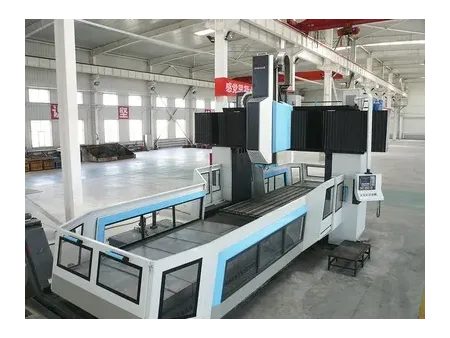

Mandrinadora-fresadora CNC tipo pórtico / gantry (pórtico fijo y mesa móvil)

Mandrinadora-fresadora CNC tipo pórtico / gantry (pórtico fijo y mesa móvil)
Mandrinadora-fresadora CNC tipo pórtico / gantry (pórtico fijo y mesa móvil)
Mandrinadora-fresadora CNC tipo pórtico / gantry (pórtico fijo y mesa móvil)
Mandrinadora-fresadora CNC tipo pórtico / gantry (pórtico fijo y mesa móvil)
Mandrinadora-fresadora CNC tipo pórtico / gantry (pórtico fijo y mesa móvil)
Mandrinadora-fresadora CNC tipo pórtico / gantry (pórtico fijo y mesa móvil)
Mandrinadora-fresadora CNC tipo pórtico / gantry (pórtico fijo y mesa móvil)
Solicite un presupuesto
MANDRINADORAS-FRESADORAS CNC DE PÓRTICO
Mandrinadoras-fresadoras tipo pórtico para el mecanizado de piezas grandes y complejas mediante mandrilado, fresado, taladrado, roscado y otras operaciones.

La mandrinadora-fresadora CNC tipo pórtico fijo puede satisfacer los requisitos de mecanizado grueso y fino para fresado, taladrado, roscado y perforado comunes de agujeros internos, círculos externos, planos, escalones, superficies cónicas, superficies esféricas, ranuras y superficies curvas complejas 2D o 3D en varios materiales como aleaciones de alta temperatura, aleaciones de titanio, aleaciones resistentes al calor, acero inoxidable, hierro fundido y acero fundido, incluidas piezas fundidas, forjadas y piezas en bruto.

El equipo cuenta con un único cabezal de mandrinado y fresado de alta potencia en el travesaño y cuenta con tres ejes de avance CNC (eje X - plataforma de trabajo, eje Y - cabezal de mandrinado/fresado y eje Z - husillo), con posibilidad de conexión en dos o tres ejes. La dimensión del eje X de la mesa de trabajo se puede diseñar según las necesidades del cliente. El ancho del pórtico (eje Y) no supera los 8 metros, la altura no supera los 6 metros y el tamaño del cabezal cuadrado no es inferior a 400x400mm.

El movimiento giratorio del husillo del cabezal de mandrinado/fresado es impulsado por un motor de husillo, y cada eje de avance es accionado por un servomotor de CA. Se emplea un sistema de lubricación cuantitativa de carrera fija. La estación de bombeo de aceite para los sistemas de deslizamiento hidráulico e hidrostático está equipada con un dispositivo de control de temperatura.

Aplicaciones

Esta mandrinadora-fresadora CNC tipo pórtico / gantry se utiliza para el procesamiento de piezas complejas de precisión en lotes pequeños y medianos, en la fabricación de matrices de estampación en frío para la industria automotriz a mediana y gran escala, así como en las industrias aeroespacial y de fabricación de equipos. Satisface los requisitos de mecanizado de desbaste y precisión para operaciones comunes de fresado, taladrado, roscado y mandrinado en agujeros internos, círculos externos, planos, escalones, superficies cónicas, superficies esféricas, ranuras y superficies curvas complejas 2D o 3D de diversos materiales, como aleaciones de alta temperatura, aleaciones de titanio, aleaciones resistentes al calor, acero inoxidable, hierro fundido y acero fundido (piezas fundidas, forjadas y piezas brutas).

Características
El cabezal de mandrinado/fresado y el cabezal utilizan pares de transmisión con tuercas de husillo de bolas precargadas para su movimiento. Los movimientos de la mesa de trabajo y del cabezal de mandrinado utilizan rieles guía de alta linealidad, lo que garantiza alta precisión y rigidez.
Las guías de la cama/bed están protegidas por cubiertas telescópicas metálicas, mientras que las guías de las vigas transversales utilizan cubiertas protectoras retráctiles tipo acordeón.
El movimiento de la mesa de trabajo (eje X) se acciona mediante un par de husillos de bolas de doble tuerca precargados. Cada extremo del eje de avance está limitado por un interruptor de tres contactos, con un limitador eléctrico suave que proporciona doble seguridad.
Las piezas fundidas emplean una estructura tipo caja, optimizada a través del análisis del método de elementos finitos (FEM) para lograr una buena rigidez.
El sistema de alimentación de tres ejes utiliza un accionamiento de enlace directo con instalación pre-apretada y estirada.
Un ariete/ram cuadrado de gran sección transversal (disponible en tamaños de 500x500mm y 600x600mm) permite un corte potente.
Una caja de engranajes de precisión de dos velocidades alemana ZF acciona directamente el husillo, lo que permite un corte de alta velocidad y alta potencia.
Opciones del modelo
Modelo Distancia entre columnas (mm) Capacidad máxima de carga de la mesa de trabajo (T)
1800 2
2200 5
2600 5
3100 8
3600 8
4100 8
4600 10
Especificaciones Recorrido de la mesa de trabajo del área de trabajo (eje X) | Longitud de la mesa de trabajo carrera de 300-500mm
Ancho del tamaño de la mesa de trabajo mm 1250
Longitud del tamaño de la mesa de trabajo mm 2500 (seleccionar longitud en secciones de 1000mm)
Recorrido de la mesa de trabajo del área de trabajo (eje X) mm Longitud de la mesa de trabajo carrera de 300-500mm
Recorrido del cabezal del área de trabajo (eje Y) mm 2400
Recorrido del ariete/ram del área de trabajo (eje Z) mm 1000
Recorrido de la viga transversal del área de trabajo (eje W) (solo para la serie GMH21) mm 1500
Distancia entre columnas mm 1800
Nariz (nose) del husillo a la superficie de la mesa de trabajo mm 200
Sección transversal del ariete/ram mm 400×380
Capacidad máxima de carga de la mesa de trabajo t/m² 2
Velocidad de alimentación eje X mm/min 5-6000
Velocidad de alimentación eje Y mm/min 5-6000
Velocidad de alimentación eje Z mm/min 5-4000
Cono del husillo mm BT50
Velocidad del husillo mm/min 2-6000
Potencia del husillo kw 30
Ancho del tamaño de la mesa de trabajo mm 1600
Longitud del tamaño de la mesa de trabajo mm 2500 (seleccionar longitud en secciones de 1000mm)
Recorrido de la mesa de trabajo del área de trabajo (eje X) mm Longitud de la mesa de trabajo carrera de 300-500mm
Recorrido del cabezal del área de trabajo (eje Y) mm 2800
Recorrido del ariete/ram del área de trabajo (eje Z) mm 1000
Recorrido de la viga transversal del área de trabajo (eje W) (solo para la serie GMH21) mm 2000
Distancia entre columnas mm 2200
Nariz (nose) del husillo a la superficie de la mesa de trabajo mm 200
Sección transversal del ariete/ram mm 400×380
Capacidad máxima de carga de la mesa de trabajo t/m² 5
Velocidad de alimentación eje X mm/min 5-6000
Velocidad de alimentación eje Y mm/min 5-6000
Velocidad de alimentación eje Z mm/min 5-4000
Cono del husillo mm BT50
Velocidad del husillo mm/min 2-6000
Potencia del husillo kw 30
Ancho del tamaño de la mesa de trabajo mm 2000
Longitud del tamaño de la mesa de trabajo mm 2500 (seleccionar longitud en secciones de 1000mm)
Recorrido de la mesa de trabajo del área de trabajo (eje X) mm Longitud de la mesa de trabajo carrera de 300-500mm
Recorrido del cabezal del área de trabajo (eje Y) mm 3200
Recorrido del ariete/ram del área de trabajo (eje Z) mm 1000
Recorrido de la viga transversal del área de trabajo (eje W) (solo para la serie GMH21) mm 2000
Distancia entre columnas mm 2600
Nariz (nose) del husillo a la superficie de la mesa de trabajo mm 200
Sección transversal del ariete/ram mm 400×380
Capacidad máxima de carga de la mesa de trabajo t/m² 5
Velocidad de alimentación eje X mm/min 5-6000
Velocidad de alimentación eje Y mm/min 5-6000
Velocidad de alimentación eje Z mm/min 5-4000
Cono del husillo mm BT50
Velocidad del husillo mm/min 2-6000
Potencia del husillo kw 37
Ancho del tamaño de la mesa de trabajo mm 2500
Longitud del tamaño de la mesa de trabajo mm 2500 (seleccionar longitud en secciones de 1000mm)
Recorrido de la mesa de trabajo del área de trabajo (eje X) mm Longitud de la mesa de trabajo carrera de 300-500mm
Recorrido del cabezal del área de trabajo (eje Y) mm 3700
Recorrido del ariete/ram del área de trabajo (eje Z) mm 1000
Recorrido de la viga transversal del área de trabajo (eje W) (solo para la serie GMH21) mm 2000
Distancia entre columnas mm 3100
Nariz (nose) del husillo a la superficie de la mesa de trabajo mm 200
Sección transversal del ariete/ram mm 400×380
Capacidad máxima de carga de la mesa de trabajo t/m² 8
Velocidad de alimentación eje X mm/min 5-6000
Velocidad de alimentación eje Y mm/min 5-6000
Velocidad de alimentación eje Z mm/min 5-4000
Cono del husillo mm BT50
Velocidad del husillo mm/min 2-6000
Potencia del husillo kw 37
Ancho del tamaño de la mesa de trabajo mm 3000
Longitud del tamaño de la mesa de trabajo mm 2500 (seleccionar longitud en secciones de 1000mm)
Recorrido de la mesa de trabajo del área de trabajo (eje X) mm Longitud de la mesa de trabajo carrera de 300-500mm
Recorrido del cabezal del área de trabajo (eje Y) mm 4200
Recorrido del ariete/ram del área de trabajo (eje Z) mm 1250
Recorrido de la viga transversal del área de trabajo (eje W) (solo para la serie GMH21) mm 2500
Distancia entre columnas mm 3600
Nariz (nose) del husillo a la superficie de la mesa de trabajo mm 200
Sección transversal del ariete/ram mm 500×500
Capacidad máxima de carga de la mesa de trabajo t/m² 8
Velocidad de alimentación eje X mm/min 5-6000
Velocidad de alimentación eje Y mm/min 5-6000
Velocidad de alimentación eje Z mm/min 5-4000
Cono del husillo mm BT50
Velocidad del husillo mm/min 2-4000
Potencia del husillo kw 37
Ancho del tamaño de la mesa de trabajo mm 3500
Longitud del tamaño de la mesa de trabajo mm 2500 (seleccionar longitud en secciones de 1000mm)
Recorrido de la mesa de trabajo del área de trabajo (eje X) mm Longitud de la mesa de trabajo carrera de 300-500mm
Recorrido del cabezal del área de trabajo (eje Y) mm 4800
Recorrido del ariete/ram del área de trabajo (eje Z) mm 1250
Recorrido de la viga transversal del área de trabajo (eje W) (solo para la serie GMH21) mm 2500
Distancia entre columnas mm 4100
Nariz (nose) del husillo a la superficie de la mesa de trabajo mm 200
Sección transversal del ariete/ram mm 500×500
Capacidad máxima de carga de la mesa de trabajo t/m² 8
Velocidad de alimentación eje X mm/min 5-6000
Velocidad de alimentación eje Y mm/min 5-6000
Velocidad de alimentación eje Z mm/min 5-4000
Cono del husillo mm BT50
Velocidad del husillo mm/min 2-4000
Potencia del husillo kw 60
Ancho del tamaño de la mesa de trabajo mm 4000
Longitud del tamaño de la mesa de trabajo mm 2500 (seleccionar longitud en secciones de 1000mm)
Recorrido de la mesa de trabajo del área de trabajo (eje X) mm Longitud de la mesa de trabajo carrera de 300-500mm
Recorrido del cabezal del área de trabajo (eje Y) mm 5300
Recorrido del ariete/ram del área de trabajo (eje Z) mm 1250
Recorrido de la viga transversal del área de trabajo (eje W) (solo para la serie GMH21) mm 2500
Distancia entre columnas mm 4600
Nariz (nose) del husillo a la superficie de la mesa de trabajo mm 200
Sección transversal del ariete/ram mm 500×500
Capacidad máxima de carga de la mesa de trabajo t/m² 10
Velocidad de alimentación eje X mm/min 5-6000
Velocidad de alimentación eje Y mm/min 5-6000
Velocidad de alimentación eje Z mm/min 5-4000
Cono del husillo mm BT50
Velocidad del husillo mm/min 2-4000
Potencia del husillo kw 60
