Solicite un presupuesto

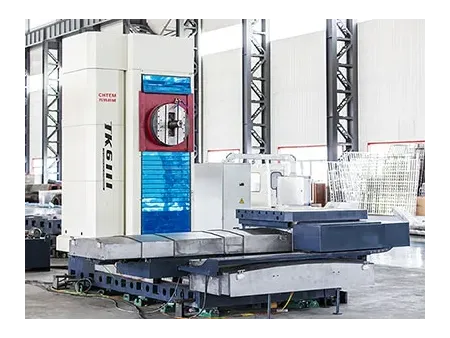

Mandrinadoras-fresadoras CNC para operaciones de mecanizado de precisión de fresado, mandrinado, taladrado, escariado y roscado en piezas de gran tamaño.

Diseñadas principalmente para operaciones de mandrinado y fresado de alto rendimiento, nuestras mandrinadoras-fresadoras CNC de mesa también destacan en operaciones de mandrinado, escariado y fresado plano. Son ideales para procesar piezas tipo caja, componentes de bastidor y moldes donde la precisión en la separación de los agujeros es crucial. Una ventaja clave es la capacidad de completar múltiples procesos (fresado, mandrinado, taladrado, escariado y roscado) con una sola sujeción de la pieza, lo que mejora significativamente la productividad. Estas mandrinadoras-fresadoras CNC ofrecen un sofisticado control de seis ejes con acoplamiento simultáneo de cuatro ejes, lo que permite operaciones complejas como la interpolación circular y el mecanizado de superficies curvas 3D.

Aplicaciones

Esta mandrinadora-fresadora CNC se utiliza ampliamente para el mecanizado de componentes tipo caja, estructuras de marco y piezas de molde.

Características
Cada eje es accionado por su propio servomotor dedicado, lo que permite una regulación continua de la velocidad.
La máquina principal está equipada con una mesa giratoria y una estructura de carro transversal. Está compuesta por varios componentes principales: bancada, mesa de trabajo, sillines superior e inferior, columna, caja de husillo horizontal de montaje lateral y contrapunto.
Bajo el control del sistema CNC, se puede lograr una vinculación simultánea arbitraria de cuatro ejes, satisfaciendo así los requisitos de procesamiento para varias piezas de trabajo.
La máquina se puede configurar en diferentes grados y especificaciones según los requisitos del usuario, incorporando diferentes sistemas CNC, logrando diferentes niveles de precisión y seleccionando varias opciones de tamaño de mesa giratoria.
Opciones del modelo

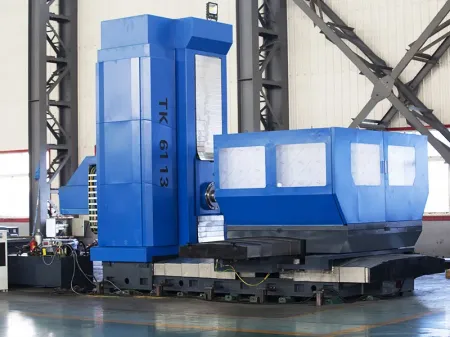

Modelo
Velocidad del husillo (rpm) 2-2000 2-2000
Diámetro del husillo (mm) ∅110 ∅130
Recorrido del husillo (eje W) (mm) 600 800
Capacidad máxima de carga de la mesa de trabajo (T) 5 8
Especificaciones Diámetro del husillo | ∅110 - 130
Modelo
Tamaño de la mesa de trabajo (L×An) 1250×1400mm  1400×1600mm
Diámetro del husillo ∅110mm  ∅130mm
Recorrido transversal de la mesa de trabajo (eje X) 1800-2000mm  1800-2000mm
Recorrido vertical del cabezal (eje Y) 1200-1600mm  1600-2000mm
Recorrido longitudinal de la mesa de trabajo (eje Z) 1200-1600mm  1200-2000mm
Recorrido del husillo (eje W) 600mm  800mm
Rotación de la mesa de trabajo (eje B) Control CNC Control CNC
Ranura en T (Ancho × Paso) 22×125mm  22×125mm
Capacidad máxima de carga de la mesa de trabajo 5T  8T
Controlador CNC SIEMENS 828D o FANUC OI MD
Cantidad de ejes X/Y/Z/W(U) 4 ejes (5 ejes)  X/Y/Z/W(U) 4 ejes (5 ejes)
Cono del husillo BT50(P50T-1)
Velocidad del husillo 2-2000rpm  2-2000rpm
Potencia del motor principal / Par 18kW (1300Nm)  30kW(2200Nm)
Diámetro máximo de perforación/mandrinado ∅240mm/250mm  ∅300mm/80mm
Fuerza máxima de alimentación en el husillo 13000Nm  23000Nm
Recorrido rápido de los ejes X/Y/Z 3000mm/min  3000mm/min
Velocidad de alimentación de los ejes X/Y/Z 5-1000mm/min  5-2000mm/min
Velocidad de alimentación del eje W 0.5-1000mm/min  5-2000mm/min
Desplazamiento rápido del eje W 2000mm/min  2000mm/min

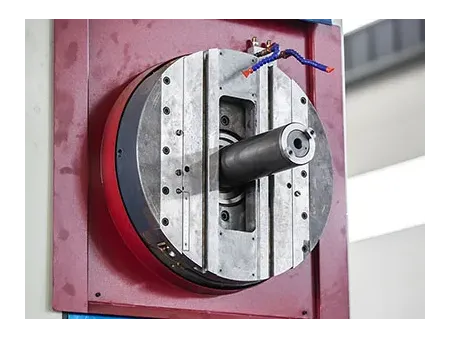

Recorrido radial del portaherramientas del cabezal de refrentado 160mm  200mm
Velocidad de la cabezal de refrentado 4-125rpm  2-125rpm
Diámetro máximo de mecanizado del portaherramientas del cabezal de refrentado ∅630mm (opcional)  ∅800mm (opcional)
Par máximo admisible en el cabezal de refrentado 1300Nm (opcional)  2600Nm (opcional)
Velocidad de alimentación del cabezal de refrentado 0.2-500mm/min (opcional)  0.2-500mm/min (opcional)
Desplazamiento rápido del portaherramientas del cabezal de refrentado 1000mm/min (opcional)  1000mm/min (opcional)
Precisión de posicionamiento de los ejes X/Y/Z (recorrido completo) (GB/T17421.2-2000) 0.026/0.03/0.03mm  0.03/0.03/0.03mm 0.04/0.03/0.03mm 0.03/0.03/0.03mm
Precisión de posicionamiento del eje W (recorrido completo) (GB/T17421.2-2000) --  0.03mm
Precisión de posicionamiento de la rotación del eje B 0.08'
Precisión de repetibilidad de los ejes X/Y/Z/W (recorrido completo) (GB/T17421.2-2000) 0.015/0.015/0.015mm  0.015/0.015/0.015/0.015mm
Precisión de repetibilidad de la rotación del eje B 6'
Dimensiones de la máquina (L×An×Al) 6.3×3.9×3.7m  6.5×4.2×3.9m
Peso de la máquina 25T  32T
Componentes principales

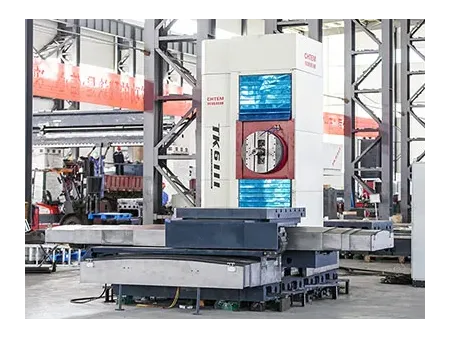

La mandrinadora-fresadora CNC de mesa consta principalmente de la cama/bed (de la máquina), la columna, el cabezal, el asiento/saddle, el asiento/saddle transversal, la mesa de trabajo, los sistemas de lubricación y refrigeración y el sistema eléctrico.

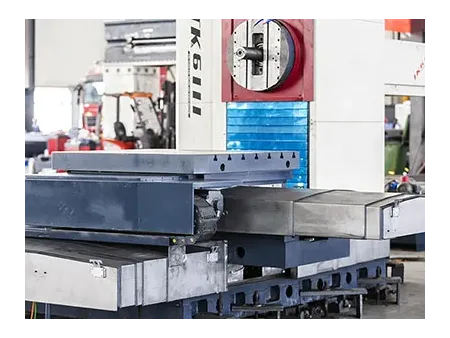

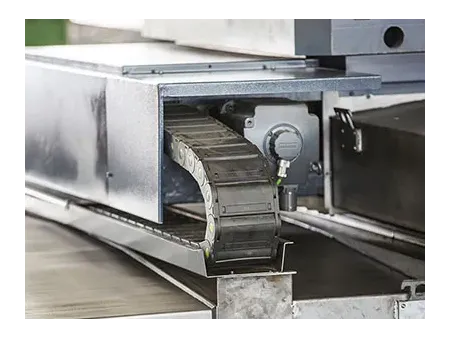

Mesa de trabajo El movimiento transversal de la mesa de trabajo a lo largo de las guías del carro constituye el eje X. El movimiento longitudinal del carro a lo largo de las guías de la bancada es el eje W. El movimiento vertical del cabezal a lo largo de las guías de la columna es el eje Y. El movimiento axial del husillo de mandrinado dentro del husillo de fresado es el eje Z. La rotación de 360° de la mesa de trabajo sobre el carro transversal es el eje B. El carro deslizante, la mesa de trabajo y otros componentes principales están fabricados con piezas fundidas de alta calidad. Se someten a un tratamiento térmico secundario (envejecimiento térmico) después del mecanizado de desbaste para eliminar la tensión interna, evitar la fluencia y mantener la estabilidad de precisión a largo plazo.
Cama (bed) de la máquina La cama/bed integral de la máquina está fabricada con piezas fundidas de alta calidad, con una cavidad interna con una disposición racional de nervaduras de refuerzo. Tras el mecanizado de desbaste, se somete a un tratamiento térmico secundario para eliminar la tensión interna, evitar la fluencia y garantizar una estabilidad de precisión a largo plazo.

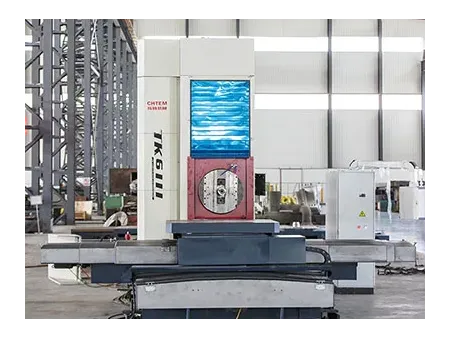

Columna Columna La columna está fabricada con piezas fundidas de alta calidad y cuenta con una estructura de doble pared con nervaduras de refuerzo internas. Además, se somete a un tratamiento térmico secundario tras el mecanizado de desbaste para eliminar la tensión interna, evitar la fluencia y mantener una estabilidad de precisión a largo plazo.

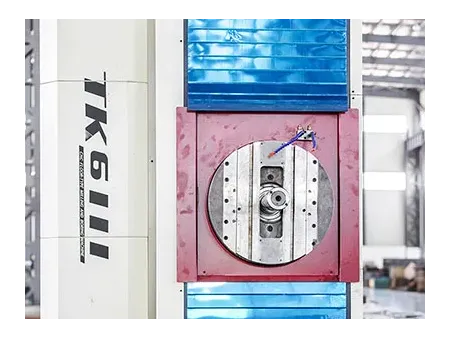

Cabezal El cabezal es una fundición de alta calidad en forma de caja, con nervaduras de refuerzo en sus paredes internas. Tras el mecanizado de desbaste, se somete a un tratamiento térmico secundario para eliminar la tensión interna, evitar la deformación y mantener una estabilidad de precisión a largo plazo.
Sistema de accionamiento principal El sistema de accionamiento principal utiliza un servomotor de CA para husillo. Este motor está conectado directamente a un reductor y, tras la reducción mediante una caja de engranajes importada, impulsa la rotación del husillo de fresado mediante una correa dentada síncrona.
