Prensa plegadora hidráulica NC de 2 ejes

Solicite un presupuesto

Nosotros: http://accurlcnc.es/2-axis-nc-hydraulic-press-brake.html

Principales características

Las prensas plegadoras de la serie Easy Bend B son perfectas para formar partes pequeñas con bajos costos operativos. Con una barra de torsión, capacidad de 2 ejes NC sincronizados, trabajan de la misma forma que prensas plegadoras más grandes.
La prensa plegadora hidráulica de 2 ejes NC ofrece un desempeño que combina efectividad en el costo agregado y facilidad de uso.
Unidad de control ESTUN E21s o Germany ELGO P40 NC de fácil uso
Control 2 ejes NC
Rectificador inversor de precisión de posicionamiento del cilindro Y
Rectificador inversor de precisión con modo de tope del eje X
Ejes R, Z1, Z2 manualmente ajustables
Sistema manual de coronación de las hojas (opcional)
Se agregó una valla de seguridad y un interbloqueo eléctrico al equipo para garantizar la seguridad de las operaciones.

Equipamiento estándar

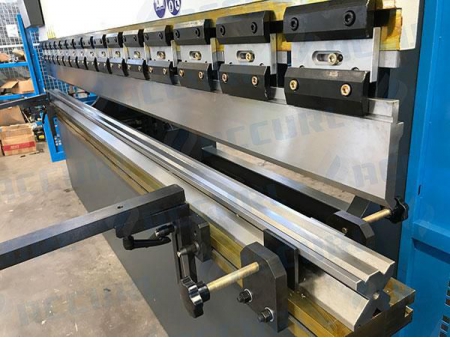

Sistema de abrazaderas superiores intermedias con anti bloqueo

Brazos de soporte frontal para las planchas

Ajuste por motor de la profundidad del eje

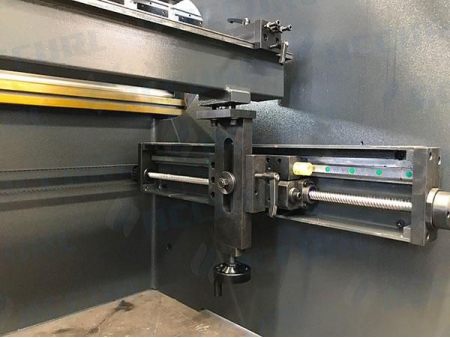

Tope trasero

Luces de protección

Herramientas superiores e inferiores

Control NC ESTUN E21 o ELGO P40

Hidráulica Bosch- Rexroth

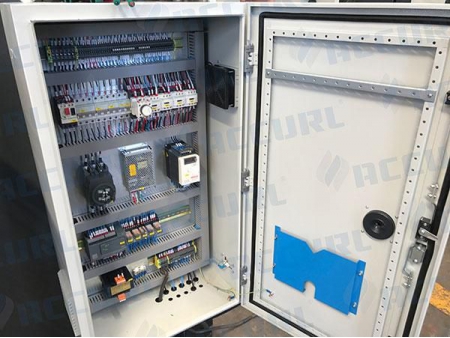

Electrónica Telemecanique/ Schneider

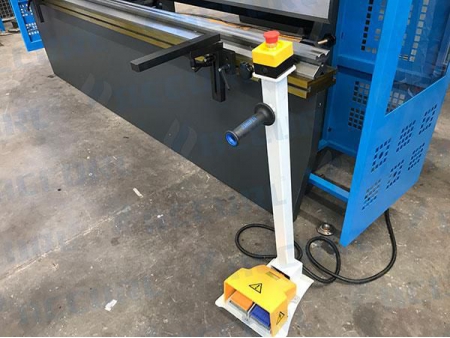

Protección de sobrecarga hidráulica y eléctrica

Brazo de escuadra y brazo de soporte frontal

Convertidor Delta con husillos de bola y varillas pulidas con precisión de 0,05mm

Especificaciones

Modelo(AC/MB7)		40T/1600	50T/2500	63T/2500	80T/2500	80T/3200	80T/4000	100T/2500	100T/3200
Capacidad de plegado	KN	400	500	630	800	800	800	1000	1000
Longitud de plegado	mm	1600	2500	2500	2500	3200	4000	2500	3200
Distancia entre columnas	mm	1250	2000	1900	1900	2600	3350	1850	2550
Profundidad de la garganta	mm	230	230	250	320	320	320	320	320
Carrera de deslizamiento	mm	100	100	100	100	100	100	120	120
Ajuste de la carrera	mm	80	80	80	80	80	80	100	100
Altura de cierre máxima	mm	320	320	320	360	360	360	390	390
SPM	min-1	≥ 11	≥ 11	≥ 10	≥ 10	≥ 10	≥ 10	≥ 10	≥ 10
Potencia del motor principal	kW	5.5	5.5	5.5	7.5	7.5	7.5	7.5	7.5
Peso neto	kg	3000	3600	4150	4800	5580	6120	5850	6500
Dimensiones (L×A×H)	mm	2100×1250 ×2050	3150×1350 ×2240	2850×1890 ×2150	3180×1750 ×2350	3820×1700 ×2350	4350×1700 ×2400	2850×1750 ×2360	3790×1700 ×2350

Model(AC/MB7)		100T/4000	125T/2500	125T/3200	160T/2500	160T/3200	160T/4000	160/6000
Capacidad de plegado	KN	1000	1250	1250	1600	1600	1600	1600
Longitud de plegado	mm	4000	2500	3200	2500	3200	4000	6000
Distancia entre columnas	mm	3350	1850	2550	1950	2540	3140	4800
Profundidad de la garganta	mm	320	320	320	330	330	330	330
Carrera de deslizamiento	mm	120	130	130	200	200	200	200
Ajuste de la carrera	mm	100	130	130	200	200	200	150
Altura de cierre máxima	mm	390	390	390	465	465	465	465
SPM	min-1	≥ 10	≥ 10	≥ 10	≥ 6	≥ 6	≥ 6	≥ 6
Potencia del motor principal	kW	7.5	11	11	11	11	11	11
Peso neto	kg	7800	6100	7300	8900	9720	11160	18600
Dimensiones (L×A×H)	mm	4590×1745 ×2450	3190×1945 ×2420	3790×1935 ×2420	3300×2225 ×2560	4100×2250 ×2560	4800×2250 ×2560	6400×2250 ×2960

Modelo(AC/MB7)		200T/3200	200T/4000	200T/6000	250T/3200	250T/4200	250T/5000	250T/6000
Capacidad de plegado	KN	2000	2000	2000	2500	2500	2500	2500
Longitud de plegado	mm	3200	4000	6000	3200	4200	5000	6000
Distancia entre columnas	mm	2550	3260	4800	2540	3140	4000	5000
Profundidad de la garganta	mm	350	350	350	400	400	400	400
Carrera de deslizamiento	mm	230	200	200	250	250	250	250
Ajuste de la carrera	mm	160	160	160	180	180	180	180
Altura de cierre máxima	mm	515	515	515	535	535	535	500
SPM	min-1	≥ 3	≥ 3	≥ 3	≥ 3	≥ 3	≥ 3	≥ 3
Potencia del motor principal	kW	11	11	11	18.5	18.5	18.5	18.5
Peso neto	kg	12500	14300	21300	13900	15320	17100	18600
Dimensiones (L×A×H)	mm	3750×2180 ×2950	4450×2180 ×3000	6420×2180 ×2900	3840×2250 ×2920	4840×2250 ×2920	5640×2250 ×2980	6420×2250 ×2980

Modelo(AC/MB7)		300T/4000	300T/5000	300T/6000	400T/4000	400T/6000	500T/4000	500T/6000
Capacidad de plegado	KN	3000	3000	3000	4000	4000	5000	5000
Longitud de plegado	mm	4000	5000	6000	4000	6000	4000	6000
Distancia entre columnas	mm	2900	3900	4900	3140	5000	3050	4760
Profundidad de la garganta	mm	400	400	400	400	400	400	400
Carrera de deslizamiento	mm	250	250	250	320	320	320	320
Ajuste de la carrera	mm	180	180	180	220	220	220	220
Altura de cierre máxima	mm	535	535	535	600	600	630	630
SPM	min-1	≥ 3	≥ 3	≥ 3	≥ 2.5	≥ 2.5	≥ 2.5	≥ 2.5
Potencia del motor principal	kW	22	22	22	37	37	37	37
Peso neto	kg	24400	27100	29100	30100	41100	42000	47600
Dimensiones (L×A×H)	mm	4400×2250 ×3115	5400×2250 ×3115	6400×2250 ×3520	4800×2625 ×3700	6800×2650 ×3900	4200×4500 ×4760	6200×4500 ×4760

Imágenes en detalles
