Prensa plegadora de 8 ejes
Solicite un presupuesto
Equipos siempre a la vanguardia
La prensa plegadora CNC de 8 ejes se ha convertido en uno de los equipos de fabricación de metal más potentes del mercado. Esta plegadora se distingue por su excelente rendimiento, alta velocidad, elevada capacidad de producción y prolongada vida útil.
Excelentes soluciones de plegado
A continuación, le presentamos las principales propiedades de las piezas que componen esta extraordinaria máquina CNC.
Mayor volumen de producción en menos tiempo
- Su plegado de caída libre y elevada velocidad de retorno hacen de esta prensa CNC la solución más demandada entre clientes de todo el mundo.
- La capacidad de producción de esta plegadora es hasta dos veces superior a la ofrecida por otras máquinas CNC convencionales.
- Hemos mejorado la velocidad y la carrera de esta prensa hidráulica.
- Esta plegadora CNC incorpora herramientas de mayor longitud para un plegado más profundo.
- Las piezas tipo Z se pueden fabricar con matrices de mayor longitud.
"Caída libre de alta velocidad "
"Alta velocidad de prensado"
"Alta velocidad de retorno"
Tope trasero (backguage) servo motorizado
- El tope trasero de esta prensa CNC ofrece precisión y eficiencia a lo largo de todo el proceso operativo. Garantiza una operación 100% segura para operario.
- El tope trasero de esta plegadora de chapa es accionado por un preciso servo motor que incorpora ejes con rodamientos lineales de bolas con una precisión del 0.01mm.
- Bajo petición, se puede actualizar (X1, X2, Z1, Z2, R1, R2).
Plegadoras de chapa de alta velocidad y elevada eficiencia
- Todas nuestras prensas CNC han sido fabricadas con acero de primera calidad y con la tecnología CNC más avanzada
- Los cilindros sincronizados de esta máquinadobladora garantizan un plegado preciso y consistente
- En ACCURL, diseñamos todas nuestras máquinas CNC con el software Solid Works 3D y las fabricamos con acero ST44-1
- Estaplegadora hidráulica incorpora una viga superior rígida con rodamientos de 8 puntos para un doblado con una precisión de 0.01mm
- Los ejes automáticos permiten conocer cuando la prensa plegadora está encendida.
- Todas las herramientas superiores e inferiores de esta dobladora CNC han sido suministradas por reconocidas marcas internacionales. Destacan por su elevada precisión y larga vida útil.
- La bomba de presión de esta plegadora de chapas apenas genera ruido
Resultados de plegado óptimos: Con la serie Speed-Bend estándar, podrá plegar piezas más largas y profundas.
Diseño estándar de las prensas dobladoras CNC
- 6 ejes de plegado (Y1, Y2, X, R, Z1, Z2)
- Chasis de gran rigidez fabricado con acero ST44 A1 de primera calidad.
- Sistema servo hidráulico de la marca Hoerbiger.

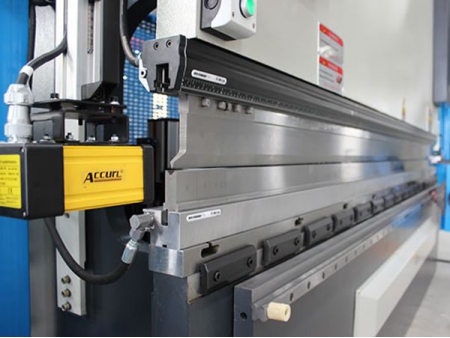

- Parte superior seccionada, mecanizada y endurecida con herramientas 4V-Die. (835mm por sección)
- Soporte de herramientas de fácil fijación con las herramientas superiores e inferiores.
- Controladores gráficos estándar: (controlador de gráficos de pantalla táctil DelemDA66T 3D y Cybelec Mod Eva 12 S).
- Panel eléctrico con sistema de enfriamiento diseñado en función de los estándares de la CE. Dispositivos electrónicos automatizados suministrados por Siemens.
- Panel de control colgante de diseño ergonómico.
- Sensores fotoeléctricos para los dispositivos protectores traseros (Categoría 4).
- Cubierta frontal con control de seguridad.
- Ejes sincronizados con encóderes lineales con una tolerancia de 0.01mm.
- Pedal en conformidad con las regulaciones de la CE.
- Brazos de soporte de deslizamiento frontal con ranuras en T y marcadores en milímetros y pulgadas.
- Profundidad de la garganta: 410mm.
- Tope trasero con servo motor AC de accionamiento hidráulico con ejes X, R, Z1, Z2 y sistema de interfaz con gráficos a color.
- Sistema antiflexión controlado por CNC.

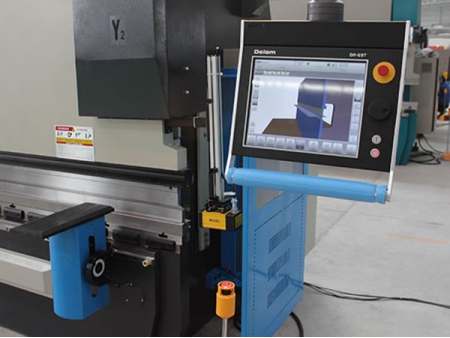

Prensa plegadora CNC con sistema de control Delem DA66T
- Modo de programación gráfica con pantalla táctil 2D
- Simulación de visualización y producción en 3D
- Pantalla TFT de 17” de alta resolución
- Compatible con sistema operativo Windows.
- Compatible con Delem Modusys (Modulo flexible y adaptable)
- USB e interfaz periférico.
- Arquitectura de sistemas abiertos.
- Soporte especifico para el usuario dependiendo de las condiciones.
- Sensor de plegado e interfaz de corrección de fallas.
- Dispositivos protectores traseros.
- Cubierta frontal con interruptores de seguridad.
Parámetros técnicos de la plegadora CNC
Modelo (SC/MB8) | 63×1500 | 63×2500 | 100×3200 | 100×4200 | 160×3200 | 160×4200 | 250×3200 | ||
Capacidad de plegado | kN | 630 | 630 | 1000 | 1000 | 1600 | 1600 | 2500 | |
Longitud máx. de plegado | mm | 1500 | 2500 | 3200 | 4200 | 3200 | 4200 | 3200 | |
Distancia entre columnas | mm | 1100 | 2060 | 2700 | 3700 | 2700 | 3700 | 2700 | |
Altura de cierre máxima | mm | 430 | 430 | 480 | 480 | 480 | 480 | 480 | |
Carrera de deslizamiento | mm | 200 | 200 | 200 | 200 | 200 | 200 | 200 | |
Profundidad de la garganta | mm | 370 | 370 | 400 | 400 | 400 | 400 | 400 | |
Anchura del cabezal | mm | 150 | 150 | 200 | 200 | 200 | 200 | 200 | |
Velocidad de descenso | mm / min | 100 | 100 | 130 | 130 | 130 | 130 | 110 | |
Velocidad de prensado | mm / min | 8 | 8 | 10 | 10 | 10 | 10 | 10 | |
Velocidad de retorno | mm / min | 100 | 100 | 125 | 125 | 125 | 125 | 110 | |
Carrera del tope trasero | mm | 500 | 500 | 500 | 500 | 500 | 500 | 500 | |
Dimensiones | L | mm | 1825 | 2825 | 3500 | 4500 | 3500 | 4500 | 3500 |
A | mm | 1650 | 1650 | 1650 | 1650 | 1650 | 1650 | 1730 | |
H | mm | 2600 | 2430 | 2540 | 2540 | 2580 | 2580 | 2580 | |
Peso | kg | 4600 | 5600 | 8000 | 9500 | 10000 | 12000 | 15000 |
Modelo (SC/MB8) | 250×4200 | 300×3000 | 300×4000 | 300×6000 | 400×4000 | 400×5000 | 400×6000 | ||
Capacidad de plegado | kN | 2500 | 3000 | 3000 | 3000 | 4000 | 4000 | 4000 | |
Longitud máx. de plegado | mm | 4200 | 3000 | 4000 | 6000 | 4000 | 5000 | 6000 | |
Distancia entre columnas | mm | 3700 | 2500 | 3150 | 5050 | 3150 | 4050 | 5050 | |
Altura de cierre máxima | mm | 480 | 480 | 480 | 480 | 480 | 480 | 480 | |
Carrera de deslizamiento | mm | 200 | 200 | 200 | 200 | 320 | 320 | 320 | |
Profundidad de la garganta | mm | 400 | 400 | 400 | 400 | 400 | 400 | 400 | |
Anchura del cabezal | mm | 200 | 250 | 250 | 250 | 250 | 250 | 250 | |
Velocidad de descenso | mm / min | 110 | 80 | 80 | 80 | 80 | 80 | 80 | |
Velocidad de prensado | mm / min | 10 | 8 | 8 | 8 | 8 | 8 | 8 | |
Velocidad de retorno | mm / min | 110 | 85 | 85 | 85 | 80 | 80 | 80 | |
Carrera del tope trasero | mm | 500 | 500 | 500 | 500 | 500 | 500 | 500 | |
Dimensiones | L | mm | 4500 | 3300 | 4300 | 6400 | 4300 | 5300 | 6400 |
A | mm | 1730 | 1950 | 1950 | 2000 | 2100 | 2100 | 2100 | |
H | mm | 2580 | 2670 | 2670 | 2950 | 3100 | 3100 | 3170 | |
Peso | kg | 17000 | 20000 | 22000 | 30000 | 27000 | 32000 | 38000 |

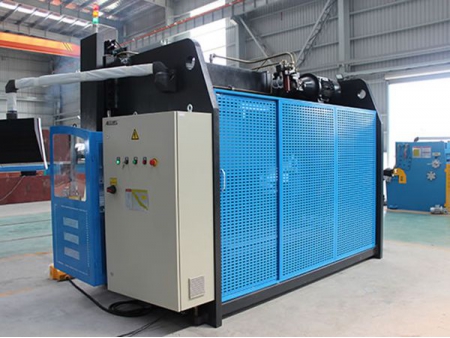

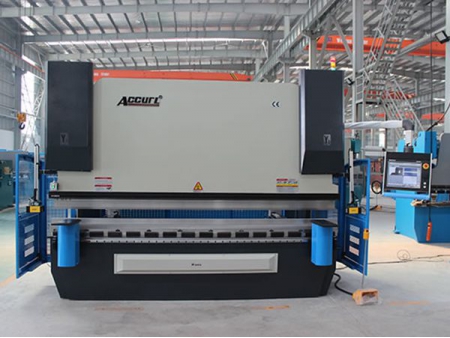

Imágenes en detalles
