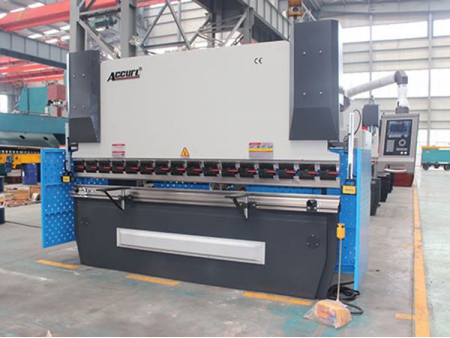

Prensa plegadora hidráulica CNC de 3 ejes serie MB8
Solicite un presupuesto
Más fuerte, Bends rápido y más profundo
- La prensa plegadora hidráulica CNC de 3 ejes serie MB8 ha sido diseñada con la tecnología más avanzada de esta industria. Garantiza una elevada capacidad producción de metal.
- Esta plegadora de chapas se ofrece con un controlador CNC que le permite completar todo tipo de plegado de metales de una forma rápida y sencilla.
- Con esta plegadora CNC podrá llevar a cabo proyectos que requieren de un complejo doblado de chapas de metal y, además, plegados múltiples en piezas de trabajo simples. Disfrute de la más alta precisión sin sacrificar velocidad.
Plegadoras de alta velocidad y elevada potencia
- Esta plegadora CNC incorpora cilindros sincronizados para una doblado preciso y de mayor consistencia.
- Nuestra plegadora utiliza 3 ejes desde el arranque.
- Todas nuestras prensas plegadora hidráulicas están diseñadas con el programa Solid Works 3D y fabricadas con acero ST44-1 de primera calidad.
- Esta plegadora de chapas cuenta con una viga superior rígida con rodamientos de 8 puntos para un doblado con una precisión de 0.01mm
- Los componentes principales de esta prensa hidráulica han sido suministrados por reconocidas empresas internacionales.
- Esta dobladora CNC se ofrece con una bomba de alta presión de mínima emisión de ruido
Alta velocidad de caída libre
Alta velocidad Doblado
Alta velocidad Devolución
Propiedades generales de la prensadora CNC de 3 ejes
- Los brazos de soporte se pueden ajustar a lo largo de toda esta máquina CNC.
- Los cilindros revestidos de cromo son mecanizados con una precisión de 0.001mm con pistones de endurecimiento.
- El sistema hidráulico ha sido diseñado por Bosch-Rexroth de acuerdo con las directrices del estándar CE.
- Incorpora 2 células fotoeléctricas en los protectores del equipo para una mayor seguridad.
- Controlador multifuncional DELEM DA52S CNC.
- Fast tool tightening.
- Los cilindros sincronizados otorgan a esta plegadora de chapa una precisión y una consistencia máxima.
- Controlador multifuncional DELEM DA52S CNC.
- Sistema mecánico de tope trasero de 2 ejes (X=800 mm y R); Repetibilidad: ± 0,01 mm. Posibilita el desplazamiento a través de la guía y de los husillos de bola.
- Controlador multifuncional DELEM DA52S CNC.
- Controlador CNC para un preciso control del la longitud de plegado. Precisión en aplicaciones de plegado inverso.
- Dispositivos electrónicos marca Siemens.
- Sistema de protección lateral en conformidad con las normas de la CE.
Por qué nuestras plegadoras de chapas metálicas
- levado rendimiento y bajo coste operacional
- Plegado preciso, profundo y de gran longitud
- Sistema coronario (crowning) de sensibilidad constante
- Chasis de rígida estructura
- Sencillo mantenimiento
Nuestras plegadoras CNC garantizan un pliegue más profundo y de mayor longitud que el proporcionado por otras máquinas CNC similares.
Componentes estándar de las prensas hidráulica CNC serie MB8
- Las piezas de corte se someten a tratamientos especiales de endurecimiento
- Velocidad de deslizamiento ajustable desde los brazos de soporte

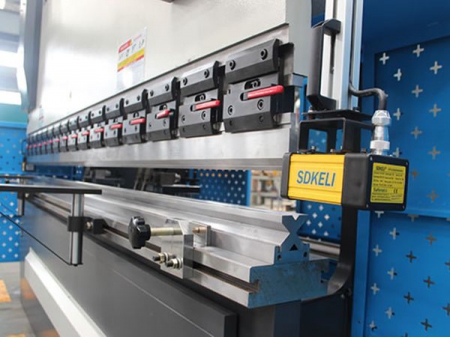

- Sistema de sujeción Promecam
- Controlador CNC Delem DA52s
- CNC controlled strong X=800 mm back gauge
- Profundidad de la garganta: 410mm
- Tope trasero de 2 dedos
- Escalas de medición en metros y pulgadas
- Sistema coronario (crowning) hidráulico / motorizado instalado en la viga inferior
- Pedal fabricado en estricta conformidad con las normas más exigentes. Compatible con procesos de plegado simple o múltiple
- Incorpora 2 células fotoeléctricas en los protectores del equipo para una mayor seguridad
- Cilindros recubiertos y viga superior
- Ajuste de los requisitos eléctricos en función de la localización del cliente

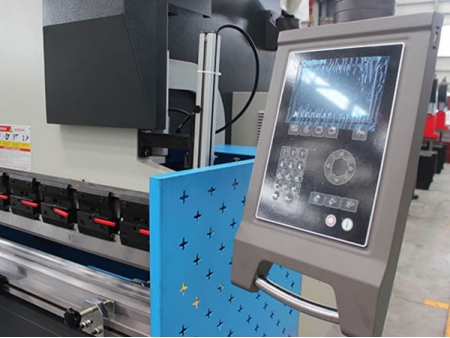

Plegadora con sistema de control CNC Delem DA52s CNC
- Programación de página singular y numérica
- Sistema de navegación marca Hotkey
- Pantalla de color LCD 6.4” VGA (TFT)
- Hasta 4 ejes (Y1, Y2, y 2 ejes auxiliares)
- Control de polea
- Herramientas / Material / Productos
- Puertos de memoria USB de interconexión externa
- Control AC, servo y de inversión de frecuencia para el tope trasero.
- Algoritmos de control avanzado del eje Y para las válvulas cerradas y de regulación
Parámetros técnicos
Modelo(SC-MB8) | 63T×1500 | 63T×2500 | 100T×3200 | 100T×4200 | 160T×3200 | 160T×4200 | 250T×3200 | ||
Capacidad | kN | 630 | 630 | 1000 | 1000 | 1600 | 1600 | 2500 | |
Longitud máx. de plegado | mm | 1500 | 2500 | 3200 | 4200 | 3200 | 4200 | 3200 | |
Distancia entre columnas | mm | 1100 | 2060 | 2700 | 3700 | 2700 | 3700 | 2700 | |
Altura de cierre máxima | mm | 430 | 430 | 480 | 480 | 480 | 480 | 480 | |
Carrera de deslizamiento | mm | 200 | 200 | 200 | 200 | 200 | 200 | 200 | |
Profundidad de la garganta | mm | 370 | 370 | 400 | 400 | 400 | 400 | 400 | |
Anchura del cabezal | mm | 150 | 150 | 200 | 200 | 200 | 200 | 200 | |
Velocidad de descenso | mm/min | 100 | 100 | 130 | 130 | 130 | 130 | 110 | |
Velocidad de prensado | mm/min | 8 | 8 | 10 | 10 | 10 | 10 | 10 | |
Velocidad de descenso | mm/min | 100 | 100 | 125 | 125 | 125 | 125 | 110 | |
Carrera del tope trasero | mm | 500 | 500 | 500 | 500 | 500 | 500 | 500 | |
Dimensiones | L | mm | 1825 | 2825 | 3500 | 4500 | 3500 | 4500 | 3500 |
W | mm | 1650 | 1650 | 1650 | 1650 | 1650 | 1650 | 1730 | |
H | mm | 2600 | 2430 | 2540 | 2540 | 2580 | 2580 | 2580 | |
Peso | kg | 4600 | 5600 | 8000 | 9500 | 10000 | 12000 | 15000 |
Modelo(SC-MB8) | 250T×4200 | 300T×3000 | 300T×4000 | 300T×6000 | 400T×4000 | 400T×5000 | 400T×6000 | ||
Capacidad | kN | 2500 | 3000 | 3000 | 3000 | 4000 | 4000 | 4000 | |
Longitud de plegado máx. | mm | 4200 | 3000 | 4000 | 6000 | 4000 | 5000 | 6000 | |
Distancia entre columnas | mm | 3700 | 2500 | 3150 | 5050 | 3150 | 4050 | 5050 | |
Altura de cierre máxima | mm | 480 | 480 | 480 | 480 | 480 | 480 | 480 | |
Carrera de deslizamiento | mm | 200 | 200 | 200 | 200 | 320 | 320 | 320 | |
Profundidad de la garganta | mm | 400 | 400 | 400 | 400 | 400 | 400 | 400 | |
Anchura del cabezal | mm | 200 | 250 | 250 | 250 | 250 | 250 | 250 | |
Velocidad de descenso | mm/min | 110 | 80 | 80 | 80 | 80 | 80 | 80 | |
Velocidad de prensado | mm/min | 10 | 8 | 8 | 8 | 8 | 8 | 8 | |
Velocidad de retorno | mm/min | 110 | 85 | 85 | 85 | 80 | 80 | 80 | |
Carrera del tope trasero | mm | 500 | 500 | 500 | 500 | 500 | 500 | 500 | |
Dimensiones | L | mm | 4500 | 3300 | 4300 | 6400 | 4300 | 5300 | 6400 |
W | mm | 1730 | 1950 | 1950 | 2000 | 2100 | 2100 | 2100 | |
H | mm | 2580 | 2670 | 2670 | 2950 | 3100 | 3100 | 3170 | |
Peso | kg | 17000 | 20000 | 22000 | 30000 | 27000 | 32000 | 38000 |
Imágenes en detalles
