Solicite un presupuesto

Aplicación
La plegadora con barra de torsión serie WC67K se utiliza para doblar y procesar acero inoxidable, hierro, cobre y aluminio, y tiene una gran eficiencia productiva y precisión de plegado. Tiene moldes superiores e inferiores de distintas formas que permiten plegar el metal de distintas maneras. Con un golpe y un movimiento deslizante, la máquina pliega rápidamente el metal en la forma deseada y, para las piezas con formas más complejas, se realizan múltiples pliegues. La plegadora con barra de torsión serie WC67K es apta para las industrias de aviación, liviana, metalúrgica, química, de construcción, naval, automotriz, de electrodomésticos y de decoración.

Parámetros
Modelo Presión de plegado (Kn) Largo de plegado (mm) Distancia entre columnas (mm) Profundidad (mm) Movimiento deslizante (mm) Altura de apertura máxima (mm) Velocidad hacia abajo de los ejes Y1 e Y2 (mm/seg) Movimiento hacia atrás de los ejes Y1 e Y2 (mm/seg) Precisión de los ejes Y1 e Y2 (mm) Distancia máxima del eje X(mm) Grado de linealidad del metal (mm/m) Precisión de los ejes X y R (mm) Brazos delanteros (PCS) Brazos traseros(PCS) Motor principal (Kw) LARGO X ANCHO X ALTO(mm) Peso (T)
63T/1300 630 1300 950 350 100 340 150 150 0.01 500 >0.3 0.05 2 2 5.5 3100*1450*2050 4
63T/2500 630 2500 1900 350 170 380 150 150 0.01 500 >0.3 0.05 2 2 5.5 3100*1450*2050 5.8
Componentes del equipo
  • Sistema CNC DA41/TP10
  • Servomotor que controla los ejes X e Y
  • Ejes X e Y con control automático
  • Husillo de bolas HIWIN y guía lineal con 0.02mm de precisión.
  • Bomba interna estadounidense SUNNY, de alto rendimiento y silenciosa
  • Conector de tubos alemán EMB
  • Material sellador alemán Busak Shamban
  • Componentes electrónicos franceses Schneider
  • Motor principal alemán Siemens
  • Servomotor Estun
  • Sistema hidráulico alemán Bosch-Rexroth / estadounidense Forster
  • Brazo de apoyo para soporte frontal
  • Protección contra sobrecarga hidráulica y eléctrica
  • Equipos con 2 1 ejes: Y-X-V

Características:

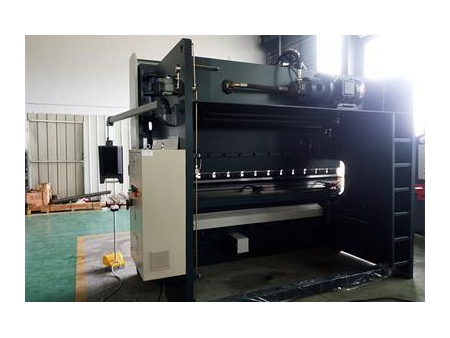

1. Las placas verticales izquierda y derecho, la mesa de trabajo y la placa de presión están soldadas formando una estructura integrada. Después del proceso de soldado, la máquina pasa por un proceso de enfriamiento para eliminar las tensiones internas. Gracias a esto, la estructura integrada tiene una gran dureza y estabilidad.

2. El marco y el dispositivo de deslizamiento de la máquina utilizan un software de análisis de elementos finitos para que un funcionamiento estable.

3. Transmisión hidráulica: estable y confiable

4. Sistema hidráulico alemán Bosch-Rexroth o estadounidense First: gran precisión de sincronización

5. La distancia del indicador trasero y el movimiento deslizante se controlan a través del sistema CNC.

6. Para la fabricación del cilindro, se llevan a cabo procesos de fundición, esmerilado y laminado en cromo duro. Además, este cilindro tiene un anillo sellador que evita la pérdida de aceite.

7. El uso de un sistema hidráulico integrado para el circuito de aceite hace que no sea necesaria la instalación de una tubería.

8. La plegadora CNC con servomotor DA41 utiliza un sistema de energía de tres fases (380V), un transformador para controlar el voltaje del circuito (220V) y una corriente directa ( 24V) para la válvula electromagnética de ejecución fija, sostenida por el transformador y el rectificador de silicio.

Detalles de la plegadora CNC con servomotor DA41

Utiliza un único sistema CNC holandés DELEM-DA41S. Este sistema cuenta con técnicas electrónicas de vanguardia que brindan soluciones para el dispositivo de deslizamiento, el indicador trasero, la entrada y salida del equipo.

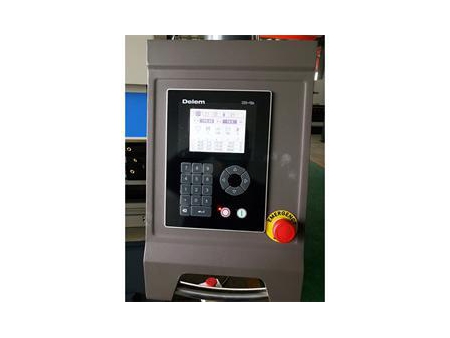

Sistema CNC DA41
1. Pantalla LCD de alta definición
2. Control de posición del dispositivo de deslizamiento
3. Control del indicador trasero
4. Programación de ángulos
5. Configuración de parámetros de moldes
6. 100 procedimientos
7. Cada procedimiento tiene 25 procesos
8. Instalación tipo panel
9. Control del servomotor; Control de cambiador de frecuencia; Control AC de doble velocidad

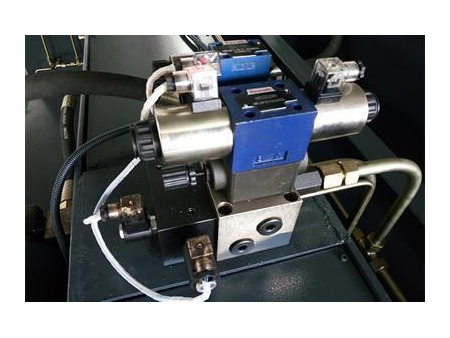

Sistema hidráulico alemán Rexroth o estadounidense First fácil de mantener y con un funcionamiento estable.

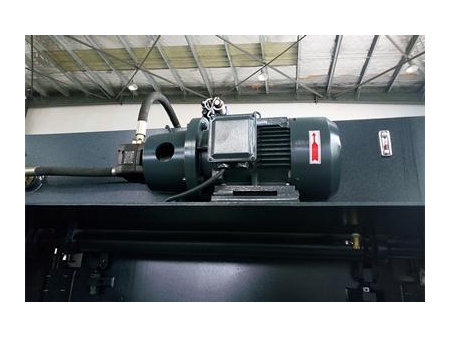

El motor eléctrico Siemens garantiza una larga vida útil para la plegadora de metal. Además, es silencioso.
Bomba interna estadounidense SUNNY, de estructura compacta y con buena absorción de aceite.

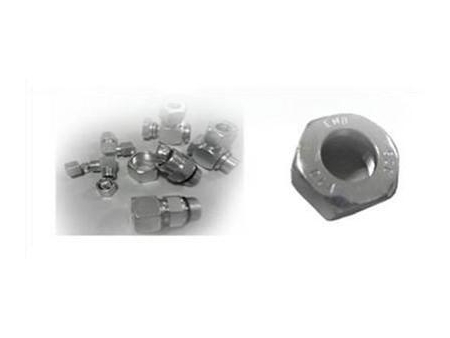

El conector de tubos alemán EMB tiene una gran capacidad y está completamente sellado.

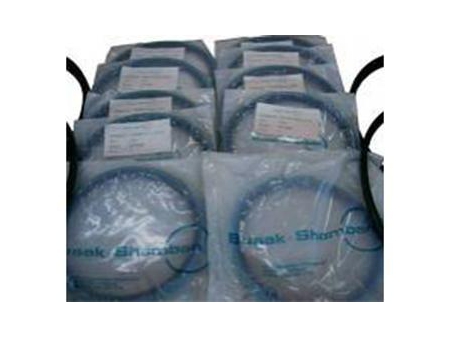

Elemento sellador alemán Busak Shamban; resistente a la corrosión y fácil de colocar.


Servomotor de alto rendimiento
Guía lineal para carga pesada; husillo de bolas de gran tamaño; gran precisión, alta velocidad y gran estabilidad

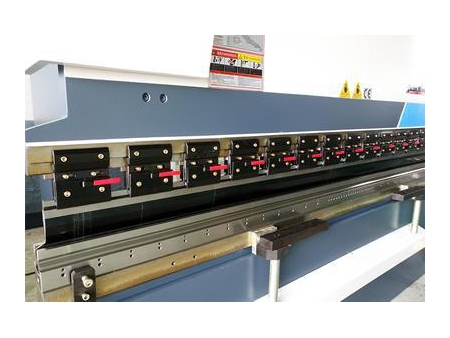

Interface de fijación de moldes estilo europeo

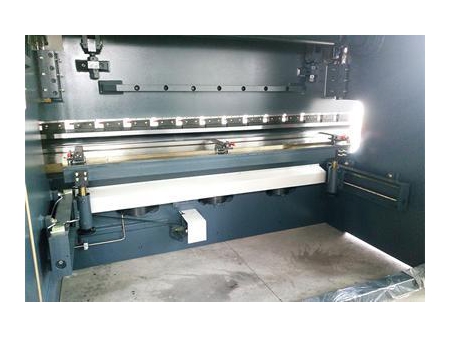

El equipo tiene un ajuste de cuñas que permite regular la altura según el material a plegar, lo cual garantiza que el material se mantenga plano.

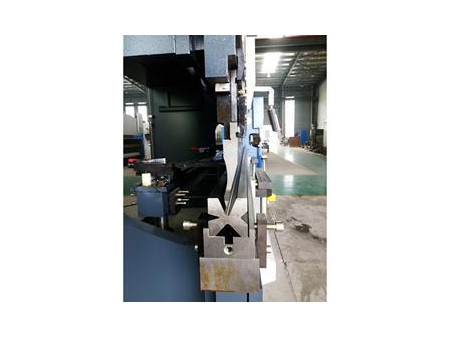

Moldes
Juego de moldes estándar, portátiles y fáciles de reemplazar.
Proceso de enfriamiento general que garantiza dureza y resistencia a la corrosión
Los moldes se diseñan según las necesidades de cada cliente


Sistema CNC opcional

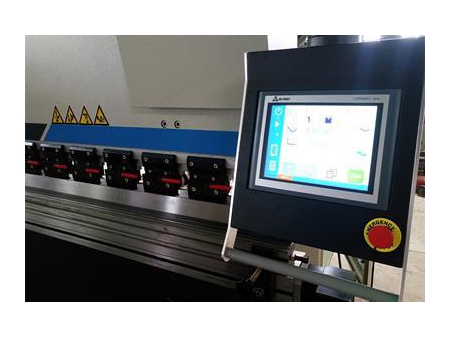

Sistema CNC TP10
1. Pantalla TFT de 7.0 pulgadas con resolución 800*480 o de 10.4 pulgadas con resolución de 800*600
2. La pantalla de operaciones es sencilla de utilizar y tiene varias funciones
3. Con el sistema CNC TP10, la plegadora CNC con servomotor DA41 puede interactuar con smartphones, dispositivos de terminales y PC portátiles a larga distancia.
4. El Ethernet HMI trae distintas funciones para RS485 y comunicación Ethernet confiable y en tiempo real.
5. Tiene una alarma automática para mayor seguridad.

Jiashida es un fabricante profesional de equipos para la producción de láminas de metal, y ofrece una gran variedad de máquinas, como cizallas hidráulicas, plegadoras, punzonadoras y cilindradoras de rodillos. Gracias a nuestro equipo de trabajadores, capacitados y con vasta experiencia en la industria, y a nuestra planta completamente equipada, le garantizamos unas máquinas para el procesamiento de metal de excelente calidad.
