Solicite un presupuesto

Descripción
Esta máquina KXZ-130B tiene una velocidad de empacado de 50-90 cajas/ min, es una encartonadora de ce velocidad media que se caracteriza por su mejor rendimiento en comparación con la máquina estuchadora KXZ-130B. El tamaño de empacado es (70-250) mm× (50-130) mm× (20-80) mm, también tenemos disponibles tamaños personalizados. La encartonadora de velocidad media es perfecta para empacado de autopartes y toallitas faciales.

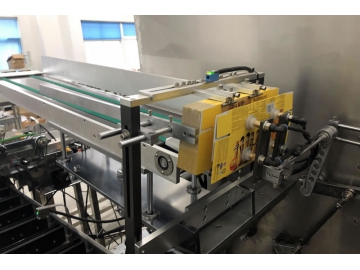

Función de cada parte
  • Alimentador automático- personalizado

  • Cargador de productos

  • Cargador de Cartón

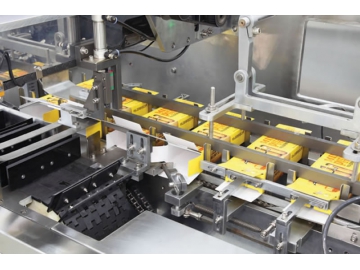

  • Empujador- Llenado de productos dentro de la caja

  • Cerrado de caja de cartón

  • Sellado con cola termofusible-Función Opcional

Parámetros
Velocidad de empaque 30-80 cartones/min
Tamaño del paquete Largo(70-250)mm×Ancho(50-130)mm×Alto(20-80)mm(Se pueden personalizar tamaños especiales)
Requerimientos de cartón para paquetes 250-450g/m² (según el tamaño del paquete)
Potencia del motor 1.5kw
Fuente de alimentación 380V 50HZ
Consumo de aire 20m³/h
Dimensiones generales Largo 4200mm×Ancho1550mm×Alto1900mm
Peso 1600Kg

Lista de Piezas Principales

Item Nombre Modelo y especificaciones Origen Cantidad
1. PLC CPIE-N30DT-D Omron- Japón 1
2. PLC Módulo Extendido CPIE-C1F11 1
3. Pantalla Táctil NB7W-TWOOB 1
4. Inversor 3G3JZ-A4015 1
5. Sensor fotoeléctrico SICK 121 SICK 4
6. Motor CH-1500-10S 1.5KW Taiwan CPG 1
7. Diving Box 0S83-4L-180 Zhejiang 1
8. Botones XB2 Schneider- Francia 3
9. Parada de emergencia ZB2 BC4D 1
10. Relé 5 Zhejiang 1
11. Transistor de 8 1
12. Electroválvula 4V210-08 AirTAC 2
13. Filtro de aire/Regulador/ BFR-2000 1
14. Sensor de proximidad TL-Q5MC1 Omron- Japón 2
15. Disco de Succión VF-30 Corea 2
16. Generador de vacío ABM20-C SMC 1
17. Contactor AC LC1E3210M5N Schneider- Francia 1
18. Conmutador de Fuente de alimentación PMC-24V 050V DELTA 1
19. Interruptor de aire 3P32A 1P10A Schneider- Francia Cada1
20. Codificador B-ZSP3806E2C Omron-Japan 1
21. Cubierta Acero inoxidable Shanghai 1 Juego

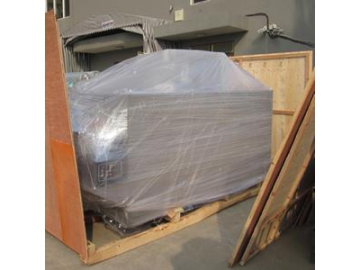

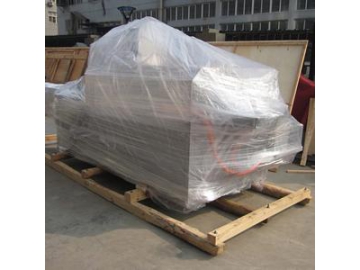

Embalaje durante el envío

Se utiliza una cuerda de cáñamo, en vez de cadena de hierro o cable los cuales no deben utilizarse. La cuerda debe atar todas las partes sobresalientes de la máquina, y la superficie debe protegerse con elásticos como goma o esponja. Además es necesaria una placa sólida que selle el equipo firmemente.

Instalación

  • Esta máquina estuchadora se debe instalar en habitaciones con ventilación e iluminación adecuadas.
  • Es necesaria una distancia libre de 1,5 m alrededor de la máquina para su operación y mantenimiento.
  • Es necesaria una fuente de alimentación de Corriente Alterna trifásica de 380V-50HZ y conexión a tierra eléctrica.
  • Su instalación debe ser en un terreno plano y el gradiente debe verificar el nivel de la máquina. Cuando no es así, se deben ajustar los cuatro pies de la máquina para nivelarla.
  • Después de la instalación se verifica que cada pieza esté bien puesta. Cualquier error debe corregirse de inmediato. Para prevenir la oxidación, la máquina se engrasa antes de enviarse. Por lo tanto, el exceso de grasa en la superficie debe limpiarse antes de ponerse en marcha el equipo. Para dicha tarea, se necesita algodón y alcohol. Posteriormente es necesario lubricar ciertas piezas.

Mantenimiento

  • Es necesario mantener limpia la estuchadora, y las partes giratorias deben limpiarse y lubricarse periódicamente.
  • La estructura y las cadenas de transmisión deben lubricarse cada 15 ~ 40 horas. Se recomienda aceite comercial para motor de 50 (la viscosidad cinemática es de alrededor de 47 ~ 53 mm2 / S50 ℃). Las piezas del engranaje también deben lubricarse cada trimestre y se recomienda la grasa Albany (ZG-1 o ZG-2).
  • La correa dentada y de manejo no se deben engrasar para alargar su vida útil.
  • Para garantizar un proceso regular y estable de la máquina, debe revisarse cada trimestre para verificar la tensión y las piezas de la cadena de transmisión. En caso necesario, deberían ajustarse algunas piezas.
  • Cualquier desperfecto en el equipo debe ser atendido por un mecánico profesional. Para evitar daños en cualquier parte de la máquina, queda estrictamente prohibido llevar a cabo reparaciones por cuenta propia.
