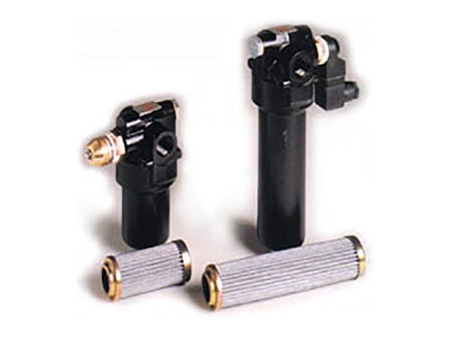

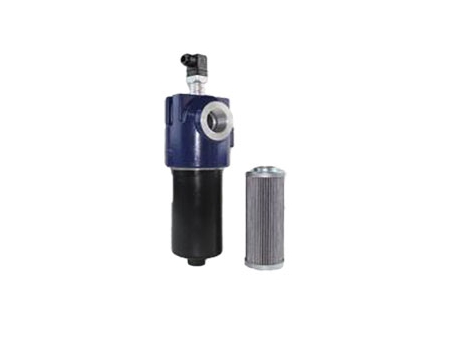

Filtros de media presión
Los filtros de presión media de Huilong son ideales para la filtración de fluidos en sistemas hidráulicos de presión media. La aleación de aluminio se utiliza para construir la tapa y la base del filtro. Otros materiales también se pueden adoptar conforme con los requerimientos de aplicación del cliente, de esta manera asegurando la eficiencia en la eliminación de contaminantes. El indicador de presión diferencial y la válvula de derivación son opcionales si el cliente lo necesitara.
El filtro de presión media adopta materiales de filtrado superiores para ofrecer alta capacidad de filtración, alta capacidad de retención de suciedad, baja resistencia al flujo (es decir, caída de baja presión), alta eficiencia de filtración y alto ratio de filtración (β≥1000).
El indicador de obstrucción mide la caída de presión a través del elemento de filtro, que actúa y emite señal de advertencia eléctrica cuando la obstrucción del elemento de filtro alcanza la caída de presión de advertencia pre-instalada, lo que le recuerda que tiene que reemplazar el elemento de filtro. Si el elemento de filtro no ha sido reemplazado, una vez que la presión diferencial alcanza la presión de apertura de la válvula de derivación o bypass, se abrirá y permitirá que el fluido sin filtrar fluya a través del sistema aguas abajo.
- Presión operativa: Max. 21MPa
- Temperatura de funcionamiento: -25℃~120℃
- Presión de accionamiento del indicador de obstrucción: 0.5MPa
- Presión de apertura de la válvula de derivación o bypass: 0.6MPa
- Tapa y base del filtro: aleación de aluminio

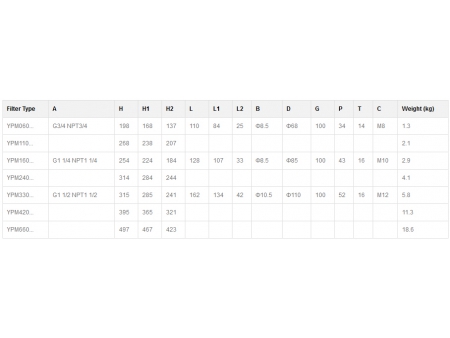

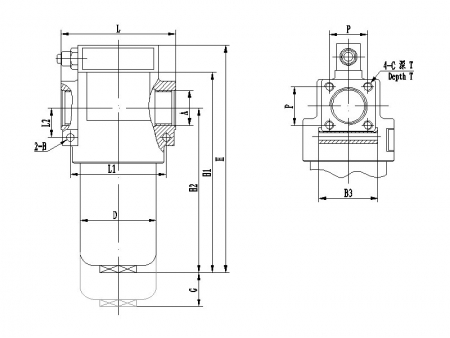

Tipo de filtro | A | H | H1 | H2 | L | L1 | L2 | B | D | G | P | T | C | Peso (kg) |
YPM060... | G3/4 NPT3/4 | 198 | 168 | 137 | 110 | 84 | 25 | Φ8.5 | Φ68 | 100 | 34 | 14 | M8 | 1.3 |
YPM110... | 268 | 238 | 207 | 2.1 | ||||||||||
YPM160... | G1 1/4 NPT1 1/4 | 254 | 224 | 184 | 128 | 107 | 33 | Φ8.5 | Φ85 | 100 | 43 | 16 | M10 | 2.9 |
YPM240... | 314 | 284 | 244 | 4.1 | ||||||||||
YPM330... | G1 1/2 NPT1 1/2 | 315 | 285 | 241 | 162 | 134 | 42 | Φ10.5 | Φ110 | 100 | 52 | 16 | M12 | 5.8 |
YPM420... | 395 | 365 | 321 | 11.3 | ||||||||||
YPM660... | 497 | 467 | 423 | 18.6 |
