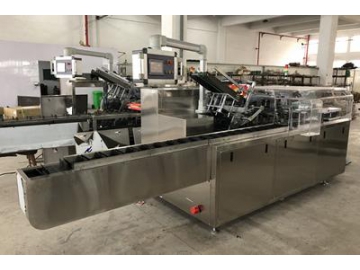

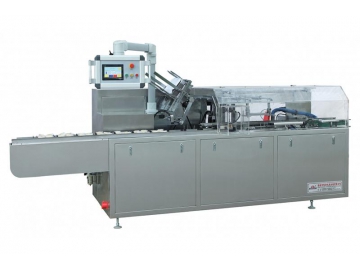

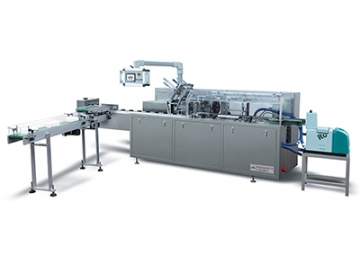

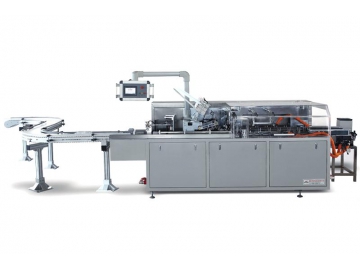

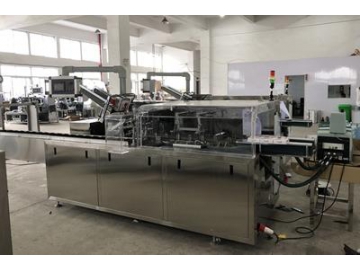

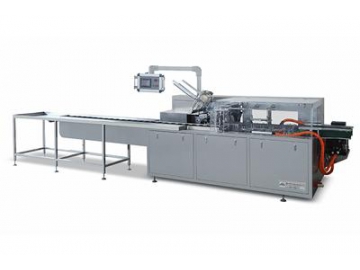

Máquina estuchadora KXZ-130B (Empaquetadora en cajas de cartón)
Esta máquina tienen un amplio rango de aplicaciones: empaque de productos farmacéuticos, de papelería entre otros pequeños artículos de consumo. Puede usarse y ajustarse para diferentes productos usando moldes diferentes, todo dependiendo de las necesidades de los clientes, y en un corto periodo de tiempo. Se instala y depura fácilmente y puede producir a gran escala un solo tipo de producto o múltiples productos pequeños.
Esta máquina extrae empaques del área de almacenamiento, abre la caja, empaca los productos y posteriormente sella las cajas, todo bajo una serie de transmisión automática que no requiere trabajo manual. Puede utilizarse de manera individual o como parte de una línea de producción con una máquina estuchadora para paquetes de pastillas, la pegadora de fusión en caliente y otros equipos.
Presentación
La máquina estuchadora KXZ-130B es apropiada para paquetes de 90-260 mm × 60-130 mm × 30-90 mm. Tiene dimensiones pequeñas de 3800 mm × 1350 mm × 1900 mm y es liviana con un peso de 1500 kg.
Características
- Esta máquina estuchadora entrega materiales de manera automática, dobla el folleto de instrucciones, abre las cajas de cartón, empaca productos y manuales de instrucciones, sella paquetes y elimina desechos de manera efectiva. Además, es fácil de operar.
- Esta máquina estuchadora posee una estructura estable y un nivel bajo de ruido (menor a 85dB).
- Se puede controlar por PLC por medio de una pantalla táctil. Cuenta con interfaz hombre-computadora, diseño amigable que la hace fácil de operar automáticamente.
- La estuchadora en cajas de cartón utiliza un sistema de seguimiento electro-óptico para ahorrar materiales. Los paquetes vacíos se verificarán bajo este sistema.
- Empaca una amplia variedad de productos y se ajusta fácilmente. El empaquetado de diversos tamaños se cambia de manera rápida.
- Cuando se requiera empacar productos de diferentes tamaños, solo se necesita ajustar el equipo sin necesidad de cambiar moldes.
- El sistema de protección apagará el equipo cuando los productos empacados no lleguen en la posición requerida, además cuenta con un dispositivo confiable y seguro de protección de sobrecarga para el motor.
- Esta máquina puede equiparse con una cubierta plegable de fácil manejo, de acuerdo a las necesidades del cliente.
- Puede utilizarse en una línea de producción junto con una máquina de embalaje de aluminio y plástico, la envasadora de paquetes, la máquina de envasado 3D, la línea de embotellado, la máquina de llenado, la etiquetadora, la impresora de chorro de tinta, el instrumento de pesaje en línea, etc.
- El empaquetado automático y los ajustes se configuran de acuerdo con las instrucciones sin la necesidad de trabajo manual, lo que trae ahorros en costos de mano de obra e incrementa la producción.
- La pegadora de adhesivo por fusión en caliente se utiliza para sellar los paquetes con pegamento caliente y cepillo mecánico de acuerdo con las necesidades del cliente.
-
El compartimiento para cartón cuenta con una placa movible para ajustar las medidas del paquete. El marco frontal y el posterior se conectan por una ranura para adaptarse a anchos diversos de empaquetado.
-

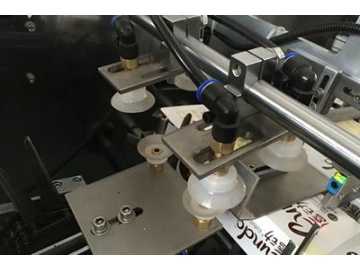

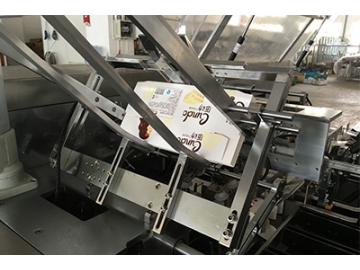

La ventosa de doble succión abre la caja de forma rápida y precisa, enviando el cartón al fondo de la ventosa para después colocarla en cadenas. El proceso se maneja usando una manivela que ajusta el tiempo según sea necesario.
-

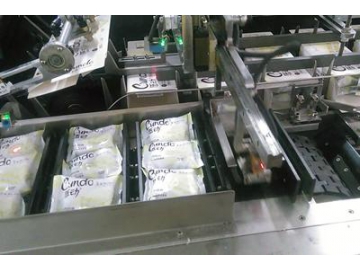

Es la unidad de carga la que permite empaquetar los productos.
-
Los infrarrojos de los protectores fotoeléctricos ayudan a detectar y rastrear de manera automática el sistema lo que garantiza que todas las piezas trabajen de manera correcta.
-

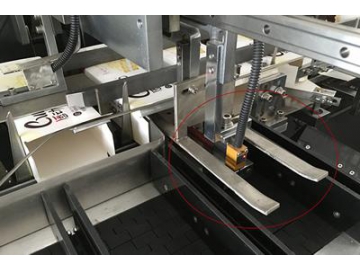

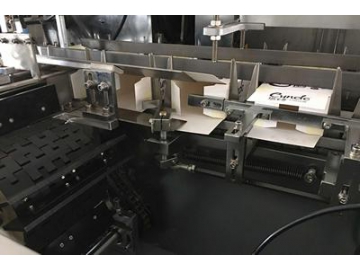

La cabeza doble de empuje ayuda a insertar los artículos en la caja de cartón. Si los productos se atoran, la máquina se apaga y se suena una alarma.
-
Esta pieza asegura que las aletas internas cierren correctamente.
-

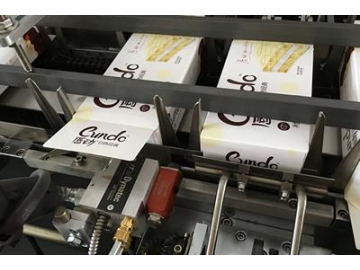

El dispositivo de sellado sella la solapa exterior y encierra el material en la caja de cartón.
-

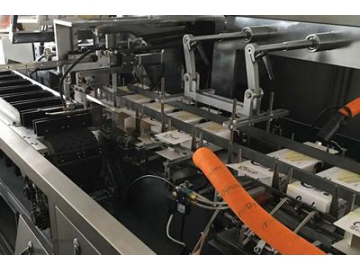

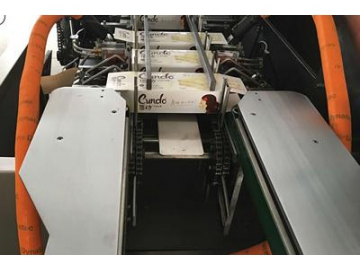

Termina de manera automática el empaque, empujando y sellando el cartón.
-
Esta pieza transporta los paquetes completos y elimina los averiados. Saca los paquetes de la cinta transportadora para prevenir que se rompan o dañen con las cadenas. Los paquetes averiados serán eliminados de forma automática.
-

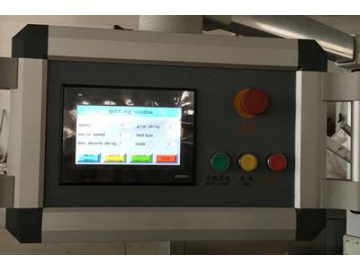

Se usa la pantalla táctil japonesa Omron que asegura una operación estable y fácil. Puede mostrar fallas, alarmas y conteo de productos terminados, lo que hace más sencillo la solución de los inconvenientes que se puedan presentar.
-

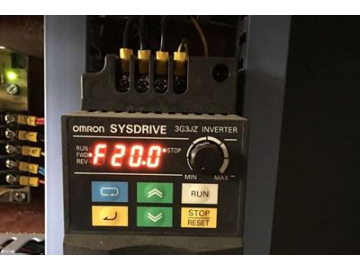

Inversor japonés Omron.
-
Pegadora de adhesivo por fusión en caliente marca Dynatec. El pegamento es fuerte, estable y no tóxico.
Velocidad de empaque | 30-80 cartones/min |
Tamaño del paquete | longuitud(90-260)mm×ancho(60-130)mm×altura(30-90)mm(se pueden personalizar tamaños especiales) |
Requisitos de cartón para paquetes | 250-450 g/㎡ (dependiendo del tamaño del paquete) |
Potencia del motor | 1.5kw |
Fuente de alimentación | 380V 50HZ or 220V 50HZ |
Ruido máximo | 80dB |
Presión de aire mínima | 0.5-0.8 Mpa |
Consumo de aire | 120-160L/min |
Dimensiones totales | longitud3800mm×ancho1350mm×altura1900mm |
Peso | 1500Kg |
Rango de aplicación
- Empaque de papelería: bolígrafo, tiza, crayón, engrapadora, naipes, tinta en pasta, bloques de construcción, etc.
- Empaque farmacéutico: líquidos de transmisión oral, frascos de medicinas, frasco, ampolleta, gránulos en bolsa, parche antipirético, etc.
- Empaque de alimentos: helados, barquillos, galletas, chocolate, repostería, sobres de café, bolsitas de té, etc.
- Empaque de productos de necesidades diarias: pasta de dientes, cosméticos, perfumes, máscara facial, parche antipirético, condones, pruebas de embarazo, incienso repelente de mosquitos, etc.
- Empaque de objetos frágiles: cilindros, bombillas, interruptores, tomas de corriente, relés eléctricos, cargadores, etc.
- Empaque de autopartes: bujías, filtros, aros de pistón, bombillas automotrices, accesorios para autos, válvulas, etc.
- Empaque de productos sanitarios:toalla sanitaria, tampón, almohadillas, almohadillas de algodón, etc.
Lista de Piezas Principales
Producto | Nombre | Modelo y especificaciones | Origen | Cantidad |
1. | PLC | CPIE-N30DT-D | Omron Japón | 1 |
2. | PLC Módulo Extendido | CPIE-C1F11 | 1 | |
3. | Pantalla Táctil | NB7W-TWOOB | 1 | |
4. | Inversor | 3G3JZ-A4015 | 1 | |
5. | Sensor Fotoeléctrico | SICK 121 | SICK | 4 |
6. | Motor | CH-1500-10S 1.5KW | Taiwan CPG | 1 |
7. | Diving Box | 0S83-4L-180 | Zhejiang | 1 |
8. | Botones | XB2 | Schneider Francia | 3 |
9. | Parada de emergencia | ZB2 BC4D | 1 | |
10. | Relé 5 | Zhejiang | 1 | |
11. | Transistor de 8 | 1 | ||
12. | Electroválvula | 4V210-08 | AirTAC | 2 |
13. | Filtro de aire/Regulador/ | BFR-2000 | 1 | |
14. | Sensor de proximidad | TL-Q5MC1 | Omron- Japón | 2 |
15. | Disco de Succión | VF-30 | Corea | 2 |
16. | Generador de vacío | ABM20-C | SMC | 1 |
17. | Contactores AC | LC1E3210M5N | Schneider-France | 1 |
18. | Conmutador de Fuente de alimentación | PMC-24V 050V | DELTA | 1 |
19. | Interruptor de aire | 3P32A 1P10A | Schneider-France | Cada 1 |
20. | Codificador | B-ZSP3806E2C | Omron- Japón | 1 |
21. | Cubierta | Acero inoxidable | Shanghai | 1 JUEGO |
Se utiliza una cuerda de cáñamo, en vez de cadena de hierro o cable los cuales no deben utilizarse. La cuerda debe atar todas las partes sobresalientes de la máquina, y la superficie debe protegerse con elásticos como goma o esponja. Además es necesaria una placa sólida que selle el equipo firmemente.
Instalación
- Esta máquina estuchadora se debe instalar en habitaciones con ventilación e iluminación adecuadas.
- Es necesaria una distancia libre de 1,5 m alrededor de la máquina para su operación y mantenimiento.
- Es necesaria una fuente de alimentación de Corriente Alterna trifásica de 380V-50HZ y conexión a tierra eléctrica.
- Su instalación debe ser en un terreno plano y el gradiente debe verificar el nivel de la máquina. Cuando no es así, se deben ajustar los cuatro pies de la máquina para nivelarla.
- Después de la instalación se verifica que cada pieza esté bien puesta. Cualquier error debe corregirse de inmediato. Para prevenir la oxidación, la máquina se engrasa antes de enviarse. Por lo tanto, el exceso de grasa en la superficie debe limpiarse antes de ponerse en marcha el equipo. Para dicha tarea, se necesita algodón y alcohol. Posteriormente es necesario lubricar ciertas piezas.
Mantenimiento
- Es necesario mantener limpia la estuchadora, y las partes giratorias deben limpiarse y lubricarse periódicamente.
- La estructura y las cadenas de transmisión deben lubricarse cada 15 ~ 40 horas. Se recomienda aceite comercial para motor de 50 (la viscosidad cinemática es de alrededor de 47 ~ 53 mm2 / S50 ℃). Las piezas del engranaje también deben lubricarse cada trimestre y se recomienda la grasa Albany (ZG-1 o ZG-2).
- La correa dentada y de manejo no se deben engrasar para alargar su vida útil.
- Para garantizar un proceso regular y estable de la máquina, debe revisarse cada trimestre para verificar la tensión y las piezas de la cadena de transmisión. En caso necesario, deberían ajustarse algunas piezas.
- Cualquier desperfecto en el equipo debe ser atendido por un mecánico profesional. Para evitar daños en cualquier parte de la máquina, queda estrictamente prohibido llevar a cabo reparaciones por cuenta propia.
