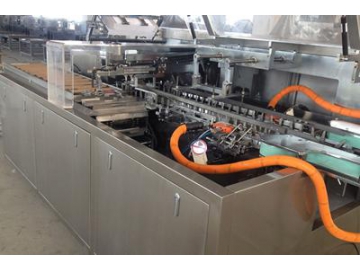

Máquina encartonadora KXZ-450C (Empacadora en cajas de cartón)
La máquina tiene un sensor, protección de sobrecarga fotoeléctrica y mecánica y otros equipos que forman un sistema íntegro de monitoreo, alarma y fallo. Deja de transportar cartones cuando la carga está vacía y deja de rociar pegamento cuando no haya cartones. Suena una alarma cuando la caja de cartón no alcanza su posición correcta, y se apaga cuando está con sobrecarga para asegurar un buen funcionamiento.
La máquina se controla por medio de la interfaz hombre-máquina PLC que usa el interruptor fotoeléctrico para monitorear el abastecimiento (envoltura de plástico para preservación de alimentos, rollo de papel de aluminio) en la cinta transportadora. Si el material de alimentación está vacío, no succiona las cajas de cartón y cancela la pulverización del pegamento, lo que evita el desperdicio de materiales. La función de espera automática hace que coincida con la capacidad de producción de la rebobinadora y otros dispositivos. Este equipo se puede conectar con varias rebobinadoras para conformar una línea de producción. La dimensión de la máquina de embalaje depende del tamaño de la caja de cartón.
Presentación

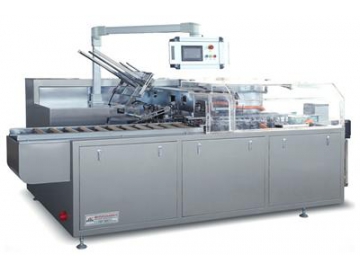

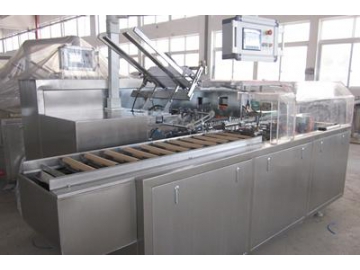

La máquina estuchadora KXZ-450C es inteligente y tiene velocidad de embalaje de 80 cartones por minuto. La máquina se puede aplicar para embalar rollos de envoltura de plástico para preservación de alimentos, rollos de papel aluminio, servilletas entre otros productos. Se adapta a paquetes de 100-450 mm de largo, 20-80 mm de ancho y 20-90 mm de alto, pudiéndose personalizar el tamaño según las necesidades del cliente.
Características
- La máquina estuchadora es controlada por PLC y marcas internacionales como la japonesa Omron proveen los componentes eléctricos.
- Detecta de forma automática la cantidad de productos y cartón y verifica que todos estén en su lugar. No succiona cartones ni rocía pegamento si no hay material para abastecer la máquina.
- Fallos, la velocidad de embalaje y la cantidad de artículos finalizados se mostrarán de manera automática.
- El abastecimiento mecánico es estable y se parará en la posición esperada.
- Agrega el cubo de material a la correa de transporte según las necesidades del cliente. El cubo se sincroniza con la cinta transportadora para abastecer la máquina. No necesita trabajo manual alguno lo que se mejora la velocidad de embalaje, cuenta con grado de automatizado, lo que disminuye los costos de mano de obra.
- Toda la carcasa está elaborada en acero inoxidable y aluminio de excelente calidad. Los componentes eléctricos son alemanes de una marca confiable los cuales conforman un equipo estable y durable.
-

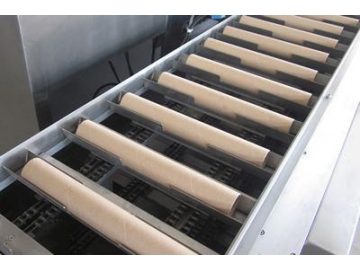

Unidades de carga, abastece materiales de manera automática y estable ordenadamente.
-

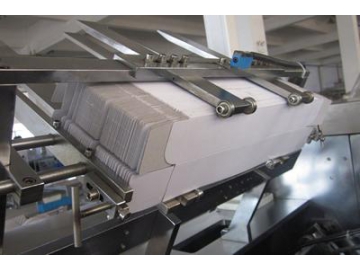

En el compartimiento para cartón se almacenan las cajas. Se ajusta para diversos tamaños o alargarse de acuerdo con las necesidades del cliente. Ahorra tiempo y mejora la calidad del empaque.
-

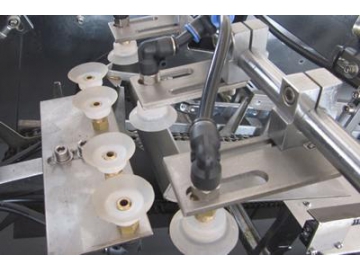

La ventosa abre la caja de forma precisa y veloz y succiona la caja hasta la ventosa inferior. La estructura de succión se controla por una manivela para distribuir el tiempo según las necesidades.
-

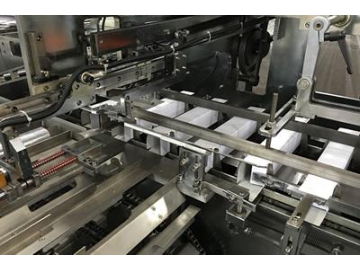

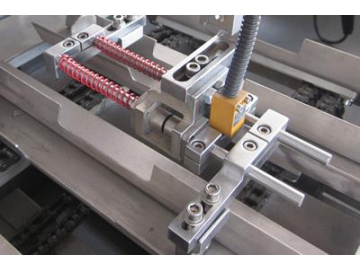

Unidad empujadora de material empuja los materiales de manera firme y empaca los productos de forma estable.
-

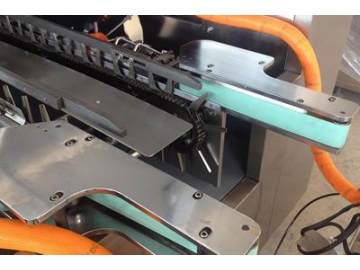

La estación de cierre de aleta interna, las aletas internas sellan de manera firme la caja de cartón después de empacados los productos.
-

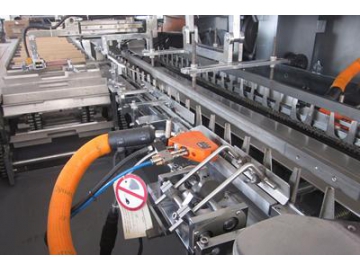

El dispositivo de pegamento de fusión en caliente, sella la caja y envía el producto finalizado.
-

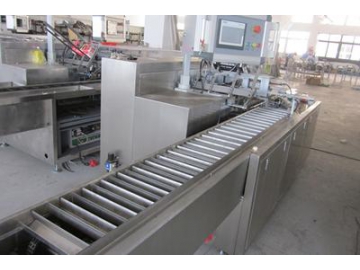

Dispositivo de salida, empaca los artículos finalizados en un empaque cuadrado y bien hecho.
-

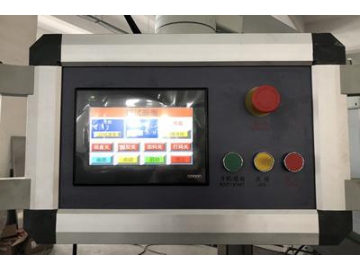

La pantalla táctil japonesa Omron es estable y cuenta los elementos finalizados, detecta problemas, genera alarmas y apaga el equipo.
Velocidad de empaque | 30-80 cartones/min |
Tamaño del paquete | Longitud(100-450)mm×ancho(20-80)mm×altura(20-90)mm (tamaño especial puede ser personalizado) |
Requisitos de cartón para paquetes | 250-450 g/㎡ (de acuerdo con el tamaño del cartón) |
Potencia del motor | 1.5kw |
Fuente de alimentación | 380V 50HZ |
Ruido máximo | 80dB |
Presión de aire mínima | 0.6Mpa |
Consumo de aire | 120-160L/min |
Dimensiones totales | L3500mm×W1700mm×H1700mm |
Peso | 1500Kg |
Rango de aplicación

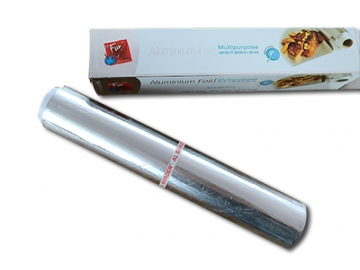

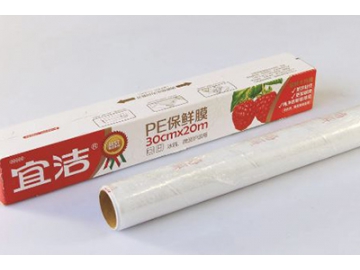

- Rollo de envoltura de plástico para preservación de alimentos, productos de plástico, etc.
Lista de Piezas Principales
Producto | Nombre | Modelo y especificaciones | Origen | Cantidad |
1. | PLC | CPIE-N30DT-D | Omron Japón | 1 |
2. | PLC Módulo Extendido | CPIE-C1F11 | 1 | |
3. | Pantalla Táctil | NB7W-TWOOB | 1 | |
4. | Inversor | 3G3JZ-A4015 | 1 | |
5. | Sensor Fotoeléctrico | SICK 121 | SICK | 4 |
6. | Motor | CH-1500-10S 1.5KW | Taiwan CPG | 1 |
7. | Diving Box | 0S83-4L-180 | Zhejiang | 1 |
8. | Botones | XB2 | Schneider Francia | 3 |
9. | Parada de emergencia | ZB2 BC4D | 1 | |
10. | Relé 5 | Zhejiang | 1 | |
11. | Transistor de 8 | 1 | ||
12. | Electroválvula | 4V210-08 | AirTAC | 2 |
13. | Filtro de aire/Regulador/ | BFR-2000 | 1 | |
14. | Sensor de proximidad | TL-Q5MC1 | Omron- Japón | 2 |
15. | Disco de Succión | VF-30 | Corea | 2 |
16. | Generador de vacío | ABM20-C | SMC | 1 |
17. | Contactores AC | LC1E3210M5N | Schneider-France | 1 |
18. | Conmutador de Fuente de alimentación | PMC-24V 050V | DELTA | 1 |
19. | Interruptor de aire | 3P32A 1P10A | Schneider-France | Cada 1 |
20. | Codificador | B-ZSP3806E2C | Omron- Japón | 1 |
21. | Cubierta | Acero inoxidable | Shanghai | 1 JUEGO |

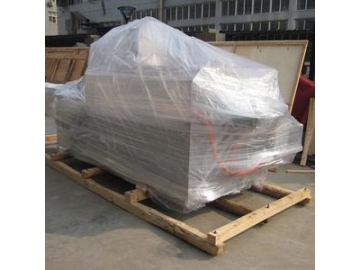

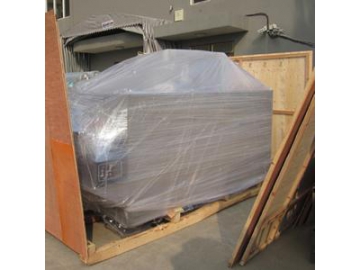

Se utiliza una cuerda de cáñamo, en vez de cadena de hierro o cable los cuales no deben utilizarse. La cuerda debe atar todas las partes sobresalientes de la máquina, y la superficie debe protegerse con elásticos como goma o esponja. Además es necesaria una placa sólida que selle el equipo firmemente.
Instalación
- Esta máquina estuchadora se debe instalar en habitaciones con ventilación e iluminación adecuadas.
- Es necesaria una distancia libre de 1,5 m alrededor de la máquina para su operación y mantenimiento.
- Es necesaria una fuente de alimentación de Corriente Alterna trifásica de 380V-50HZ y conexión a tierra eléctrica.
- Su instalación debe ser en un terreno plano y el gradiente debe verificar el nivel de la máquina. Cuando no es así, se deben ajustar los cuatro pies de la máquina para nivelarla.
- Después de la instalación se verifica que cada pieza esté bien puesta. Cualquier error debe corregirse de inmediato. Para prevenir la oxidación, la máquina se engrasa antes de enviarse. Por lo tanto, el exceso de grasa en la superficie debe limpiarse antes de ponerse en marcha el equipo. Para dicha tarea, se necesita algodón y alcohol. Posteriormente es necesario lubricar ciertas piezas.
Mantenimiento
- Es necesario mantener limpia la estuchadora, y las partes giratorias deben limpiarse y lubricarse periódicamente.
- La estructura y las cadenas de transmisión deben lubricarse cada 15 ~ 40 horas. Se recomienda aceite comercial para motor de 50 (la viscosidad cinemática es de alrededor de 47 ~ 53 mm2 / S50 ℃). Las piezas del engranaje también deben lubricarse cada trimestre y se recomienda la grasa Albany (ZG-1 o ZG-2).
- La correa dentada y de manejo no se deben engrasar para alargar su vida útil.
- Para garantizar un proceso regular y estable de la máquina, debe revisarse cada trimestre para verificar la tensión y las piezas de la cadena de transmisión. En caso necesario, deberían ajustarse algunas piezas.
- Cualquier desperfecto en el equipo debe ser atendido por un mecánico profesional. Para evitar daños en cualquier parte de la máquina, queda estrictamente prohibido llevar a cabo reparaciones por cuenta propia.
