Solicite un presupuesto

Esta máquina tiene un diseño estructural suspendido que es compacto e innovador y con un fácil mantenimiento, lo que ayuda a los operadores a limpiar o reemplazar componentes con facilidad. La estructura suspendida hace que los deshechos caigan a la unidad de recolección lo que también agiliza su limpieza. Toda la estuchadora está fabricada de acero inoxidable y tiene un circuito cerrado y una estructura de paso de gas. En la parte trasera se encuentra el dispositivo de conducción, el cual está completamente abierto en el lado del operador, cumpliendo con los parámetros GMP.

Presentación
La máquina estuchadora de alta velocidad KXZ-280C es totalmente automática y funciona a grandes velocidades de una forma continua, además es muy estable y empaca 280 cajas de cartón por minuto, lo que la hace 2-3 veces más eficiente que las máquinas comunes. El empaquetado se realiza en un proceso continuo y el ruido y la carga son mínimos.

  • Función de cada parte
  • Parámetros
  • Rango de aplicación
  • Lista de Piezas Principales
  • Embalaje durante el envío
  • Consulta

Características

  • Esta máquina empaca de manera continua y completamente automática con una velocidad de 160 a 280 cartones por minuto.
  • La medida de la cinta transportadora es de 1600 mm de largo.
  • La estuchadora tiene una cubierta de acero inoxidable 304 con una puerta protección de vidrio templado con aleación de aluminio.
  • La estuchadora tiene una interfaz hombre-máquina que ajusta cada paso fácilmente. Cuenta con funciones de seguimiento estadístico y activa la alarma cuando detecta errores.
  • El PLC y el sistema de seguimiento electro-óptico monitorean todo el proceso de empaque y genera alertas de errores entre ellos cuando el equipo se queda sin cajas de cartón o cuando hay un atasco de papel, dichos problemas se alertan con una alarma. Adicionalmente la cantidad de productos empacados se muestra en el sistema.
  • La máquina estuchadora tiene dispositivos de protección de sobrecarga mecánicos y automáticos que son confiables y que ayudan proteger y evitar daños a la máquina durante su funcionamiento.
  • Si se cambia el tipo de elementos a empaquetar no es necesario agregar o cambiar partes de la máquina, ya que se pueden ajustar directamente ciertas piezas mediante un mango de forma manual sin la necesidad de herramientas.
Función de cada parte

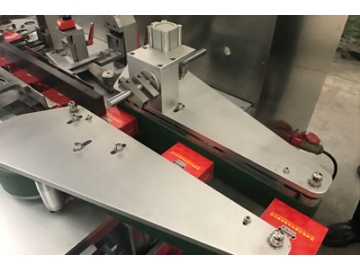

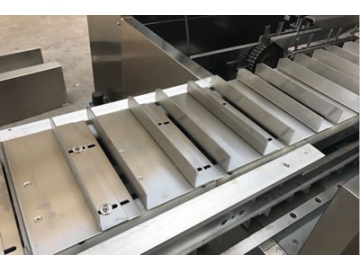

  • Cargador de Productos
    Materiales de acero inoxidable, según estándares médicos

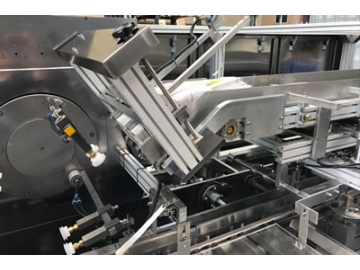

  • Cargador de Cajas de Cartón
    Se puede configurar según el tamaño de la caja

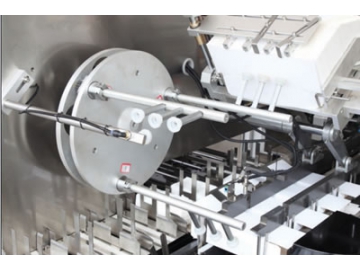

  • Dispositivo de Tres Cabezales para Apertura de Cajas
    Más rápido y estable

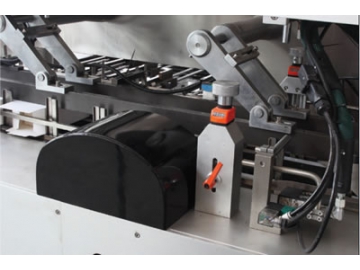

  • Dispositivo para Cerras Cajas
    De aspecto más agradable dentro de una caja negra

  • Sellado con Encoladora de Adhesivo Termofusible Robatech Suiza (Opcional)

  • Dispositivo para Salida de Productos Terminados

Parámetros
Velocidad de Empaque 50-280 cartones/min
Especificaciones del Cartón Peso 250-450g/m² (de acuerdo a su dimensión)
Dimensión (Largo x Ancho x Alto) (100-250)mm×(60-130)mm×(20-70)mm (Se pueden personalizar tamaños especiales)
Aire Comprimido Presión de operación ≥0.6Mpa
Consumo de aire 20m³/h
Fuente de alimentación 380V 50Hz
Potencia del Motor 1.5kw

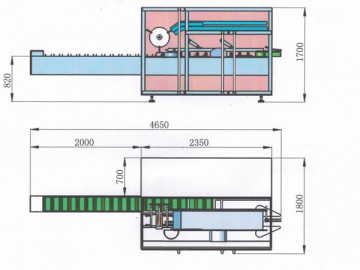

Dimensiones generales (LxWxH) 5000 x 1700 x 1900mm
Peso de la máquina 2000KGS

Rango de aplicación

  • Empaque de papelería: bolígrafo, tiza, crayón, grapadora, naipes, tinta en pasta, bloques de construcción, etc.
  • Empaque farmacéutico: líquidos de administración oral, frascos para medicinas, ampolletas, gránulos en bolsa, parche antipirético, etc.
  • Empaque de alimentos: helados, rollos de obleas, galletas, chocolate, repostería, sobres de café, bolsitas de té, etc.
  • Empaque de necesidades diarias: pasta de dientes, cosméticos, perfumes, máscara facial, parche antipirético, condones, prueba de embarazo, incienso repelente de mosquitos, etc.
  • Empaque de objetos frágiles: cilindros, bombillas, interruptores, tomas de corriente, relés eléctricos, cargadores, etc.
  • Empaque de autopartes: bujías, filtros, aros de pistón, bombillas automotrices, accesorios para autos, válvulas, etc.
  • Empaque de papeles para higiene: servilleta, tampón, almohadillas, almohadillas de algodón, etc.

Lista de Piezas Principales

Producto Nombre Modelo y especificación Origen Cantidad
1. PLC CPIE-N30DT-D Omron Japón 1
2. PLC Módulo Extendido CPIE-C1F11 1
3. Pantalla táctil NB7W-TWOOB 1
4. Inversor 3G3JZ-A4015 1
5. Sensor fotoeléctrico SICK 121 SICK 4
6. Servomotor ECMA-20604RS 0.4KW DELTA 1
7. Servoconversor ASD-B2-0421-B DELTA 1
8. Diving Box 0S83-4L-180 Zhejiang 1
9. Botones XB2 Schneider-Francia 3
10. Parada de Emergencia ZB2 BC4D 1
11. Relé 5 Zhejiang 1
12. Transistor de 8 1
13. Electroválvula 4V210-08 AirTAC 2
14. Filtro de aire/Regulador/ BFR-2000 1
15. Sensor de proximidad TL-Q5MC1 Omron-Japón 2
16. Disco de Succión VF-30 Corea 2
17. Generador de vacío ABM20-C SMC 1
18. Contactores AC LC1E3210M5N Schneider-Francia 1
19. Conmutador de Fuente de alimentación PMC-24V 050V DELTA 1
20. Interruptor de aire 3P32A 1P10A Schneider-Francia Each1
21. Codificador B-ZSP3806E2C Omron-Japón 1
22. Cubierta Acero inoxidable Shanghai 1 SET

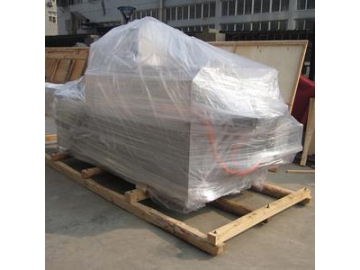

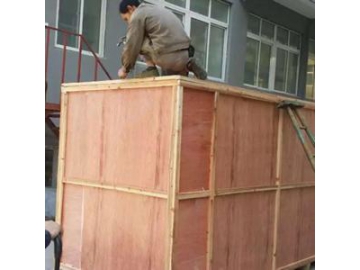

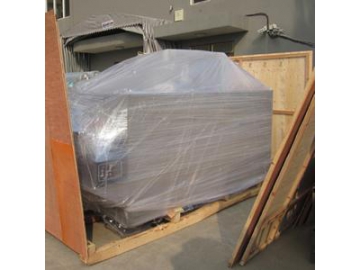

Embalaje durante el envío

Se utiliza una cuerda de cáñamo, en vez de cadena de hierro o cable los cuales no deben utilizarse. La cuerda debe atar todas las partes sobresalientes de la máquina, y la superficie debe protegerse con elásticos como goma o esponja. Además es necesaria una placa sólida que selle el equipo firmemente.

Instalación

  • Esta máquina estuchadora se debe instalar en habitaciones con ventilación e iluminación adecuadas.
  • Es necesaria una distancia libre de 1,5 m alrededor de la máquina para su operación y mantenimiento.
  • Es necesaria una fuente de alimentación de Corriente Alterna trifásica de 380V-50HZ y conexión a tierra eléctrica.
  • Su instalación debe ser en un terreno plano y el gradiente debe verificar el nivel de la máquina. Cuando no es así, se deben ajustar los cuatro pies de la máquina para nivelarla.
  • Después de la instalación se verifica que cada pieza esté bien puesta. Cualquier error debe corregirse de inmediato. Para prevenir la oxidación, la máquina se engrasa antes de enviarse. Por lo tanto, el exceso de grasa en la superficie debe limpiarse antes de ponerse en marcha el equipo. Para dicha tarea, se necesita algodón y alcohol. Posteriormente es necesario lubricar ciertas piezas.

Mantenimiento

  • Es necesario mantener limpia la estuchadora, y las partes giratorias deben limpiarse y lubricarse periódicamente.
  • La estructura y las cadenas de transmisión deben lubricarse cada 15 ~ 40 horas. Se recomienda aceite comercial para motor de 50 (la viscosidad cinemática es de alrededor de 47 ~ 53 mm2 / S50 ℃). Las piezas del engranaje también deben lubricarse cada trimestre y se recomienda la grasa Albany (ZG-1 o ZG-2).
  • La correa dentada y de manejo no se deben engrasar para alargar su vida útil.
  • Para garantizar un proceso regular y estable de la máquina, debe revisarse cada trimestre para verificar la tensión y las piezas de la cadena de transmisión. En caso necesario, deberían ajustarse algunas piezas.
  • Cualquier desperfecto en el equipo debe ser atendido por un mecánico profesional. Para evitar daños en cualquier parte de la máquina, queda estrictamente prohibido llevar a cabo reparaciones por cuenta propia.
