Propiedades principales de la guillotina hidráulica

Esta cizalla hidráulica cumple con creces con los estándares de fabricación emitidos por la EU. Para la fabricación de su chasis utilizamos soldadores robotizados automáticos. Una vez terminado el proceso de soldadura, sometemos al chasis de esta máquina hidráulica a modernos tratamientos de recocido que garantizan su elevada resistencia a la corrosión, el estrés y el envejecimiento.
Nuestra cortadora de chapas ha sido diseñada con un estructura de inclinación interna que permite ajustar el ángulo de corte y el espacio entre cuchillas.
El punzón (hoja de movimiento) de esta guillotina hidráulica se desplaza a lo largo de la guía lineal. Es accionada hidráulicamente para garantizar un preciso cizallado.
Esta máquina de corte integra cuchillas de cuatro bordes fabricadas en carbono y cobre de primer calidad.

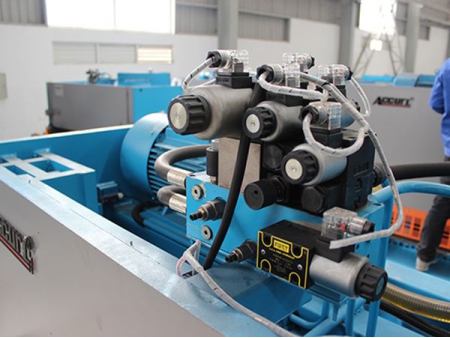

Esta cizalla hidráulica incorpora un sistema hidráulico diseñado por la marca alemana Bosch-Rexrot. Destaca por su fiabilidad y sencillo mantenimiento.
Esta guillotina dispone de una guía con tres puntos de apoyo que mejoran en gran medida la precisión de corte.
Esta guillotina hidráulica cumple con creces con los estándares de seguridad emitidos por la CE.

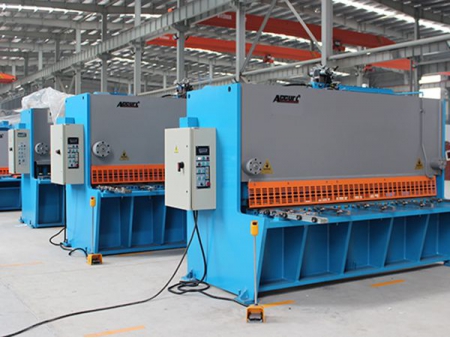

Cizalla guillotina hidráulica de preciso acabado.

Especificaciones y componentes estándar de la guillotina hidráulica

La separación de la cuchilla de corte se ajuste a través de un volante manual.
Esta cizalla hidráulica cuenta con múltiples cuchillas para un preciso corte de aluminio, acero de carbono y acero inoxidable.
Iluminación de la línea de corte para una mayor precisión.
Contador de golpes
Ajuste de la longitud de corte

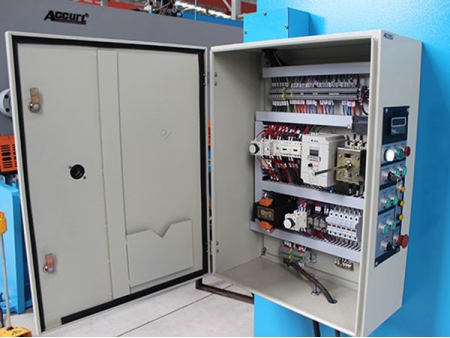

Protección hidráulica y eléctrica contra sobrecargas
Brazo de escuadra para el sistema mecánico de tope trasero (backgauge)y brazos de soporte frontal

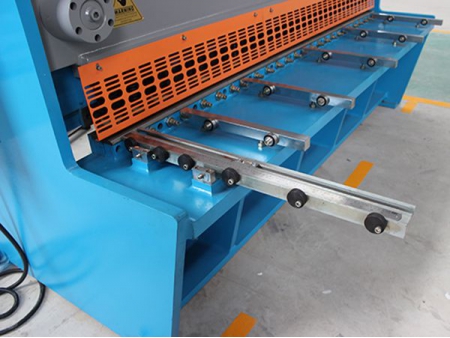

Mesa de trabajo con dispositivo de carga de planchas y transferencia de bolas.
Ángulo ajustable de las hojas de corte

Sistema de control NC Estun E21s para cortadora de chapas

Panel LCD monocromo

Control automático de posicionamiento

Compensación de posición del husillo

Relé temporizador interno

Contador de producción

Programación libre del factor integral

Visualización de la posición del sistema mecánico del tope trasero. Resolución: 0.01mm.

Parámetros técnicos de la guillotina hidráulica

Modelo (AC/MS8)		QC11Y-6×3200	QC11Y-8×3200	QC11Y-10×3200	QC11Y-12×3200	QC11Y-12×4000
Grosor de corte	mm	6	8	10	12	12
Longitud de corte	mm	3200	3200	3200	3200	4000
Ángulo de corte	Grados	0.5 ° -2.5 °	0.5 ° -2.5 °	0.5 ° -2.5 °	0.5 ° -2.5 °	0.5 ° -25°
SPM	min^-1	≥ 15	≥ 15	≥ 15	≥ 6	≥ 6
Sistema mecánico de tope trasero (backgauge)	mm	20-600	20-600	20-600	20-800	20-1000
Profundidad de garganta	mm	100	100	100	100	100
Motor principal	kW	7.5	11	11	18.5	30
Peso neto	kg	6200	8000	8000	12000	21000
Dimensiones externas	mm	3740×1680×1750	3740×1750×1750	3850×1750×1850	3850×1950×2300	4200×2380×2970

Modelo(AC/MS8)		QC11Y-12×6000	QC11Y-16×3200	QC11Y-16×4000	QC11Y-16×6000	QC11Y-16×8000
Grosor mínimo de corte	mm	12	16	16	16	12
Longitud de corte	mm	6000	3200	4000	6000	4000
Ángulo de corte	Grados	0.5 ° -2.5 °	0.5 ° -2.5 °	0.5 ° -2.5 °	0.5 ° -2.5 °	0.5 ° -2.5°
SPM	min^-1	≥ 8	≥ 12	≥ 10	≥ 6	≥ 5
Sistema mecánico de tope trasero (backgauge)	mm	20-1000	20-1000	20-1000	20-1000	20-1000
Profundidad de garganta	mm	100	100	100	100	100
Motor principal	kW	18.5	18.5	18.5	22	30
Peso neto	kg	29500	13500	16300	36500	75500
Dimensiones externas	mm	6940×2480×2750	3850×2150×2050	4650×2150×2250	6950×2550×2650	9000×3280×3270

Imágenes en detalles
