Cizalla hidráulica con viga oscilante Fabricante

Cizalla hidráulica con viga oscilante

Solicite un presupuesto

Nosotros: http://accurlcnc.es/1-1-hydraulic-swing-beam-shear/205181/index.html

En ACCURL, ofrecemos cizallas hidráulicas de tecnología avanzada, excelente rendimiento y prolongada vida útil al mejor precio. Esta guillotina hidráulica con viga oscilante garantiza un preciso procesado de chapas de metal de variados grosores, anchos y longitudes (véase la tabla de parámetros técnicos). Nuestra cortadora de chapas se ha convertido en la máquina hidráulica ideal para su aplicación en líneas de producción de tuberías, laminación de rodillos, etc. Además de un preciso corte, esta cizalla guillotina se puede configurar para procesos de perforación y estampado. A continuación, se muestran las principales propiedades de la cizalla hidráulica con viga oscilante.

Propiedades principales de la guillotina hidráulica con viga oscilante

Esta guillotina hidráulica de meticuloso diseño cumple con creces con los requisitos de producción estipulados por la EU. Para la fabricación de su chasis o estructura empleamos soldadores robotizados automáticos. Posteriormente, aplicamos modernos tratamientos de recocido que garantizan su elevada resistencia a la corrosión, el estrés y el envejecimiento.
La cizalla hidráulica serie QC12Y, gracias a sus numerosas opciones, le permite llevar a cabo un preciso corte de planchas metálicas de distintas longitudes y grosores.
Nuestras cizallas guillotinas hidráulicas están equipadas con una función de alineación por iluminación que facilita y agiliza un preciso ajuste del ángulo de corte. La carrera de la viga oscilante de la hoja de corte se ajusta continuamente.

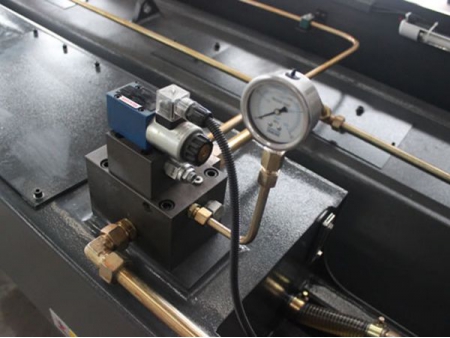

Esta cizalla incorpora un sistema hidráulico de operación fiable y de sencillo mantenimiento. Este sistema ha sido diseñado por la prestigiosa marca alemana Bosch-Rexroth
La cuchilla de corte es accionada hidráulicamente mediante un acumulador de gas de nitrógeno.
La cortadora de chapas de viga oscilante cumple con los estándares de seguridad, rendimiento y emisión de sustancias nocivas estipulados por la CE.
Esta guillotina hidráulica está equipada con hojas de corte de sencillo mantenimiento y rápido reemplazo.

Componentes estándar de la cortadora hidráulica de viga oscilante

Rápido y preciso ajuste de la separación de la cuchilla.
Esta cizalla hidráulica cuenta con múltiples cuchillas para un preciso corte de aluminio, acero de carbono y acero inoxidable.
Iluminación de la línea de corte para una mayor precisión.
Contador de golpes.
Rápido ajuste de la longitud de corte.
Protección hidráulica y eléctrica contra sobrecargas.
Brazo de Sistema mecánico de tope trasero (backgauge) y abrazos frontales de soporte.

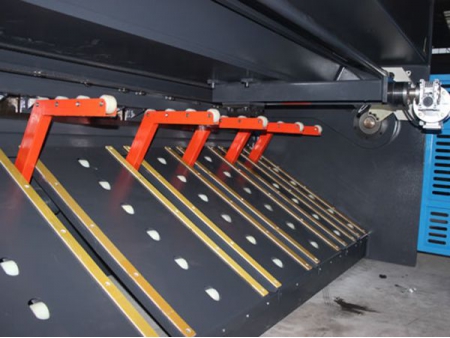

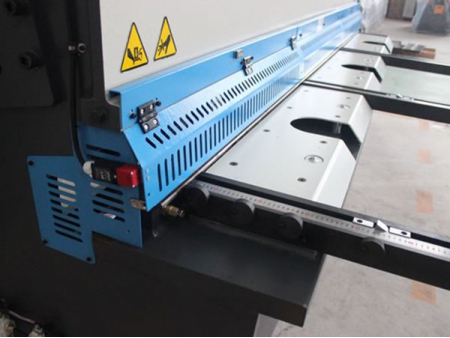

Mesa de trabajo con dispositivo de carga de planchas y transferencia de bolas.
Inversor Delta con husillos de bola y varillas pulidas con una precisión de 0.01mm.

Cizalla hidráulica para un corte más preciso

Ajuste del sistema mecánico de tope trasero (backgauge) en función del espacio de la cuchilla
Función de retracción del backgauge
Ciclo de programación y sub programación
Función de repetición secuencial
Corte automático (Corte al aire)

Componentes y diseños opcionales de la cortadora hidráulica de viga oscilante

Base con rodillo trasero
Sistema de soporte neumático para chapas
Medidor de ángulo de corte montado en la mesa de trabajo
Control CNC para el grosor de la chapa, longitud de corte y posición de la torre fija
Control de la Sistema mecánico de tope trasero (backgauge)

Especificaciones

Modelo(AC/MS7)		QC12Y-4×2500	QC12Y-4×3200	QC12Y-4×4000	QC12Y-6×2500	QC12Y-6×3200	QC12Y-6×4000	QC12Y-6×6000
Grosor de corte	mm	4	4	4	6	6	6	6
Longitud de corte	mm	2500	3200	4000	2500	3200	4000	6000
Ángulo de corte	Degree	1°30'	1°30'	1°30'	1°30'	1°30'	1°30'	1°30'
SPM	min^-1	≥ 22	≥ 18	≥ 12	≥ 16	≥ 12	≥ 10	≥ 7
Sistema mecánico de tope trasero (backgauge)	mm	20-600	20-600	20-600	20-600	20-600	20-800	20-800
Profundidad de garganta	mm	85	85	85	145	145	145	140
Motor principal	kW	5.5	5.5	5.5	7.5	7.5	7.5	11
Peso neto	kg	3460	4280	6600	5140	6220	8520	17000
Dimensiones externas (L×A×H)	mm	3100×1430 ×1450	3800×1555 ×1500	4600×1705 ×1600	3150×1500 ×1600	3850×1600 ×1620	4650×1850 ×1700	6780×2450 ×2100

Modelo(AC/MS7)		QC12Y-8×2500	QC12Y-8×3200	QC12Y-8×4000	QC12Y-8×5000	QC12Y-8×6000	QC12Y-12×2500	QC12Y-12×3200
Grosor mínimo de corte	mm	8	8	8	8	8	12	12
Longitud de corte	mm	2500	4000	3200	5000	6000	2500	3200
Ángulo de corte	Degree	1°30'	1°30'	1°30'	1°30'	1°16'	2°	2°
SPM	min^-1	≥ 12	≥ 10	≥ 10	≥ 8	≥ 6	≥ 10	≥ 9
Sistema mecánico de tope trasero (backgauge)	mm	20-600	20-600	20-600	20-800	20-800	20-800	20-800
Profundidad de garganta	mm	145	145	145	300	300	300	300
Motor principal	kW	11	11	11	18.5	18.5	18.5	18.5
Peso neto	kg	5900	10200	7360	18000	21800	9000	10700
Dimensiones externas (L×A×H)	mm	3180×1680 ×1700	3880×1830 ×1720	4680×1980 ×1780	5855×2260 ×2100	6880×2260 ×2100	3300×2030 ×1840	4000×2100 ×1940

Modelo(AC/MS7)		QC12Y-12×4000	QC12Y-12×6000	QC12Y-16×2500	QC12Y-16×3200	QC12Y-16×4000	QC12Y-16×6000
Grosor máximo de corte		12	8	16	16	16	16
Longitud de corte	mm	4000	6000	2500	3200	4000	6000
Ángulo de corte	mm	1°54'	2°	2°9'	2°	2°	2°
SPM	min^-1	≥ 8	≥ 4	≥ 9	≥ 8	≥ 7	≥ 4
Sistema mecánico de tope trasero (backgauge)	mm	20-800	20-1000	20-800	20-800	20-1000	20-1000
Profundidad de garganta	mm	300	320	315	320	320	320
Motor principal	kW	18.5	30	22	22	30	45
Peso neto	kg	13800	38000	11100	14300	19700	44000
Dimensiones externas (L×A×H)	mm	4800×2270 ×2000	6900×2800 ×2500	3310×2240 ×2000	4030×2390 ×2100	4820×2490 ×2460	7100×2900 ×2650

Model(AC/MS7)		QC12Y-20×3200	QC12Y-20×6000	QC12Y-25×2500	QC12Y-25×3200	QC12Y-32×2500	QC12Y-32×3200
Grosor de corte	mm	20	20	25	25	32	32
Longitud de corte	mm	3200	6000	2500	3200	2500	3200
Ángulo de corte	Degree	2°30'	2°30'	3°	3°	3°30'	3°30'
SPM	min^-1	≥ 5	≥ 4	≥ 5	≥ 5	≥ 4	≥ 4
Sistema mecánico de tope trasero (backgauge)	mm	20-1000	20-1100	20-1000	20-1000	20-1000	20-1500
Profundidad de garganta	mm	320	150	325	325	350	350
Motor principal	kW	37	55	37	37	45	45
Peso neto	kg	22000	51000	20000	27000	32500	42100
Dimensiones externas (L×A×H)	mm	4190×2695 ×2300	7100×3500 ×3050	3450×2650 ×2800	4130×3100 ×2800	3550×3100 ×2800	4335×3300 ×3280

Imágenes en detalles
