Descripción del producto

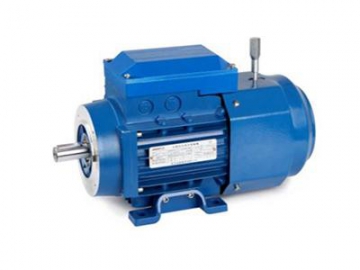

El motor trifásico con freno de corriente continua cuenta con un gran par de frenado, rápida respuesta de freno, gran confiabilidad, fuerte universalidad, apta para elevadores, motores de bobinas, operación de puertas y otros equipos.
La serie de motores asíncronos de corriente alterna de acuerdo con la velocidad:
1. La velocidad es 3000r/min y la potencia es de 0.18~22kw;
2. La velocidad es 1500r/min y la potencia es de 0.12~11kw;
3. La velocidad es 1000r/min la velocidad es 0.18~15kw.
El voltaje de los tres modelos es 380V.
Parámetros técnicos
3000r/min, 380V, 50HZ
Modelo | Potencia | Velocidad | Eficiencia | Factor de potencia | Corriente nominal | Par nominal | Par con rotor bloqueado | Par máx | Par de frenado estático (CD) | Tiempo de freno sin carga |
Par nominal | Par nominal |
Kw | rpm | η% | COS ⌀ | A | Nm | Ts/Tn | Tmax/Tn |
YEJ-631-2 | 0.18 | 2000 | 65.0 | 0.80 | 0.53 | 0.61 | 2.2 | 2.2 | 3.5 | 0.10 |
YEJ-632-2 | 0.25 | 2800 | 68.0 | 0.81 | 0.69 | 0.85 | 2.2 | 2.2 | 3.5 | 0.10 |
YEJ-711-2 | 0.37 | 2830 | 70.0 | 0.81 | 0.99 | 1.25 | 2.2 | 2.2 | 4.0 | 0.10 |
YEJ-712-2 | 0.55 | 2830 | 73.0 | 0.82 | 1.40 | 1.86 | 2.2 | 2.3 | 4.0 | 0.10 |
YEJ-801-2 | 0.75 | 2840 | 75.0 | 0.83 | 1.83 | 2.52 | 2.2 | 2.3 | 7.5 | 0.10 |
YEJ-802-2 | 1.1 | 2840 | 77.0 | 0.84 | 2.55 | 3.70 | 2.2 | 2.3 | 7.5 | 0.10 |
YEJ-90S-2 | 1.5 | 2840 | 79.0 | 0.84 | 3.39 | 5.04 | 2.2 | 2.3 | 15 | 0.15 |
YEJ-90L-2 | 2.2 | 2840 | 81.0 | 0.85 | 4.80 | 7.40 | 2.2 | 2.3 | 15 | 0.15 |
YEJ-100L-2 | 3 | 2860 | 83.0 | 0.87 | 6.31 | 10.0 | 2.2 | 2.3 | 30 | 0.15 |
YEJ-112M-2 | 4 | 2880 | 85 | 0.88 | 8.22 | 13.3 | 2.2 | 2.3 | 40 | 0.15 |
YEJ-132S1-2 | 5.5 | 2910 | 86.0 | 0.88 | 11.2 | 18.0 | 2.2 | 2.3 | 80 | 0.15 |
YEJ-132S2-2 | 7.5 | 2910 | 87.0 | 0.88 | 15.1 | 24.6 | 2.2 | 2.3 | 80 | 0.15 |
YEJ-160M1-2 | 11 | 2930 | 88.0 | o.89 | 21.3 | 35.9 | 2.2 | 2.3 | 150 | 0.30 |
YEJ-160M2-2 | 15 | 2930 | 89.0 | 0.89 | 28.8 | 48.9 | 2.2 | 2.3 | 150 | 0.30 |
YEJ-160L-2 | 18.5 | 2935 | 90.0 | 0.90 | 34.7 | 60.2 | 2.2 | 2.3 | 150 | 0.30 |
YEJ-180M-2 | 22 | 2935 | 90.0 | 0.90 | 41.3 | 71.6 | 2.0 | 2.3 | 200 | 0.30 |
1500r/min, 380V, 50HZ
Modelo | Potencia | Velocidad | Eficiencia | Factor de potencia | Corriente nominal | Par nominal | Par con rotor bloqueado | Par máx | Par de frenado estático (CD) | Tiempo de freno sin carga |
Par nominal | Par nominal |
Kw | rpm | η% | COS ⌀ | A | Nm | Ts/Tn | Tmax/Tn |
YEJ-631-4 | 0.12 | 1360 | 57.0 | 0.72 | 0.44 | 0.84 | 2.2 | 2.0 | 3.5 | 0.10 |
YEJ-632-4 | 0.18 | 1360 | 60.0 | 0.73 | 0.62 | 1.26 | 2.2 | 2.0 | 3.5 | 0.10 |
YEJ-711-4 | 0.25 | 1375 | 65.0 | 0.74 | 0.79 | 1.74 | 2.2 | 2.0 | 4.0 | 0.10 |
YEJ-712-4 | 0.37 | 1375 | 67.0 | 0.75 | 1.12 | 2.57 | 2.2 | 2.0 | 4.0 | 0.10 |
YEJ-801-4 | 0.55 | 1405 | 71.0 | 0.75 | 1.57 | 3.74 | 2.2 | 2.4 | 7.5 | 0.10 |
YEJ-802-4 | 0.75 | 1405 | 73.0 | O.76 | 2.02 | 5.10 | 2.2 | 2.4 | 7.5 | 0.10 |
YEJ-90S-4 | 1.1 | 1445 | 75.0 | 0.77 | 2.82 | 7.27 | 2.2 | 2.3 | 15 | 0.15 |
YEJ-90L-4 | 1.5 | 1445 | 78.0 | 0.79 | 3.70 | 9.91 | 2.2 | 2.3 | 15 | 0.15 |
YEJ-100L1-4 | 2.2 | 1440 | 80.0 | 0.81 | 5.16 | 14.B | 2.2 | 2.3 | 30 | 0.15 |
YEJ -100L2-4 | 3 | 1440 | 82.0 | 0.82 | 6.78 | 19.9 | 2.2 | 2.3 | 30 | 0.15 |
YEJ-112M-4 | 4 | 1440 | 84.0 | 0.82 | 8.82 | 26.5 | 2.2 | 2.3 | 40 | 0.15 |
YEJ-132S1-4 | 5.5 | 1440 | 85.0 | 0.83 | 11.7 | 36.5 | 2.2 | 2.3 | 80 | 0.15 |
YEJ-132S2-4 | 7.5 | 1440 | 87.0 | 0.84 | 15.6 | 49.7 | 2.2 | 2.3 | 80 | 0.15 |
YEJ-160M1-4 | 11 | 1450 | 88.0 | 0.85 | 21.3 | 72.4 | 2.2 | 2.2 | 150 | 0.30 |
YEJ-160M2-4 | 15 | 1450 | 89.0 | 0.85 | 30.1 | 98.8 | 2.2 | 2.2 | 150 | 0.30 |
YEJ-180M-4 | 18.5 | 1455 | 90.5 | 0.86 | 36.5 | 121.4 | 2.2 | 2.2 | 150 | 0.30 |
YEJ-180L-4 | 22 | 1455 | 91.0 | 0.86 | 43.1 | 144.4 | 2.0 | 2.2 | 200 | 0.30 |
1000r/min, 380V, 50HZ
Modelo | Potencia | Velocidad | Eficiencia | Factor de potencia | Corriente nominal | Par nominal | Par con rotor bloqueado | Par máx | Par de frenado estático (CD) | Tiempo de freno sin carga |
Par nominal | Par nominal |
Kw | rpm | η% | COS ⌀ | A | Nm | Ts/Tn | Tmax/Tn |
YEJ - 711-6 | 0.18 | 900 | 56.0 | 0.66 | 0.71 | 19.1 | 1.9 | 2.0 | 4.0 | 0.10 |
YEJ-712-6 | 0.25 | 900 | 59.0 | 0.68 | 0.95 | 2.65 | 1.9 | 2.0 | 4.0 | 0.10 |
YEJ-801-6 | 0.37 | 910 | 62.0 | 0.70 | 1.30 | 3.88 | 1.9 | 2.0 | 7.5 | 0.10 |
YEJ-802 6 | 0.55 | 910 | 65.0 | 0.72 | 1.79 | 5.77 | 1.9 | 2.1 | 7.5 | 0.10 |
YEJ-90S-6 | 0.75 | 930 | 69.0 | 0.72 | 2.26 | 7.7 | 2.1 | 2.1 | 15 | 0.15 |
YEJ-90L-6 | 1.1 | 940 | 72.0 | 0.73 | 3.14 | 11.2 | 2.1 | 2.1 | 15 | 0.15 |
YEJ-100L-6 | 1.5 | 940 | 76.0 | 0.76 | 3.95 | 15.2 | 2.2 | 2.1 | 30 | 0.15 |
YEJ-112M-6 | 2.2 | 960 | 79.0 | 0.76 | 5.57 | 21.9 | 2.2 | 2.1 | 40 | 0.15 |
YEJ-132S-6 | 3 | 960 | 81.0 | 0.76 | 7.40 | 29.8 | 2.2 | 2.1 | 80 | 0.15 |
YEJ-132M1-6 | 4 | 960 | 82.0 | 0.76 | 9.63 | 39.8 | 2.2 | 2.1 | 80 | 0.15 |
YEJ-132M2-6 | 5.5 | 960 | 84.0 | 0.77 | 12.9 | 54.7 | 2.2 | 2.1 | 150 | 0.30 |
YEJ-160M-6 | 7.5 | 970 | 86.0 | 0.77 | 17.0 | 73.8 | 1.8 | 2.1 | 150 | 0.30 |
YEJ-160L-6 | 11 | 970 | 87.5 | 0.78 | 24.3 | 108.3 | 1.9 | 2.1 | 150 | 0.30 |
YEJ-180L-6 | 15 | 970 | 89.0 | 0.81 | 31.6 | 147.7 | 2.1 | 2.1 | 200 | 0.30 |
Código de modelo:
( Tome el YEJ - 80M - 2 - 4 - B5 como ejemplo.)
YEJ: Código de series;
80M: Marco.;
2: Código de núcleo;
4: grado;
B5: motor método de instalación del motor eléctrico.
Dimensiones externas para instalación:
Nota: la unidad de las tablas que se encuentran a continuación son en mm.
IM B3 H63-180

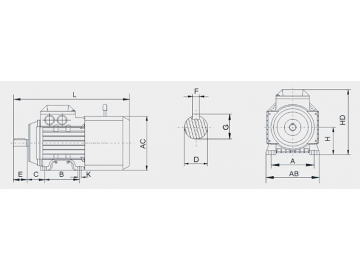

Gráfico de dimensiones
Marco No. | A | B | C | D | E | F | G | H | K | AB | AC | HD | L |
63 | 100 | 80 | 40 | ⌀11 | 23 | 4 | 12.5 | 63 | ⌀7 | 135 | 120X120 | 167 | 270 |
71 | 112 | 90 | 45 | ⌀14 | 30 | 5 | 16 | 71 | ⌀7 | 137 | 130X130 | 170 | 315 |
80M | 125 | 100 | 50 | ⌀19 | 40 | 6 | 21.5 | 80 | ⌀10 | 155 | 145X145 | 190 | 340 |
90S | 140 | 100 | 56 | ⌀24 | 50 | 8 | 21 | 90 | ⌀10 | 175 | 160X160 | 205 | 400 |
90L | 140 | 125 | 5B | ⌀24 | 50 | 8 | 27 | 90 | ⌀ 10 | 175 | 160X160 | 205 | 400 |
100L | 1()0 | 140 | G3 | ⌀28 | 60 | 8 | 31 | 100 | ⌀12 | 200 | 185X185 | 240 | 440 |
112M | 190 | 140 | 70 | ⌀28 | 60 | 8 | 31 | 112 | ⌀12 | 230 | 200X200 | 270 | 480 |
132S | 216 | 140 | 89 | ⌀38 | 80 | 10 | 41 | 132 | ⌀12 | 270 | 245X245 | 315 | 567 |
132M | 216 | 178 | 89 | ⌀38 | 80 | 10 | 41 | 132 | ⌀12 | 270 | 245X245 | 315 | 567 |
160M | 254 | 210 | 108 | ⌀42 | 110 | 12 | 45 | 160 | ⌀14.5 | 320 | 335X335 | 450 | 700 |
160L | 254 | 254 | 108 | ⌀42 | 110 | 12 | 45 | 160 | ⌀14.5 | 320 | 335X335 | 450 | 780 |
180M | 279 | 241 | 121 | ⌀48 | 110 | 14 | 51.5 | 180 | ⌀14.5 | 355 | 370X370 | 500 | 880 |
180L | 279 | 279 | 121 | ⌀48 | 110 | 14 | 51.5 | 180 | ⌀14.5 | 355 | 370X370 | 500 | 000 |
IM B14 H63-112

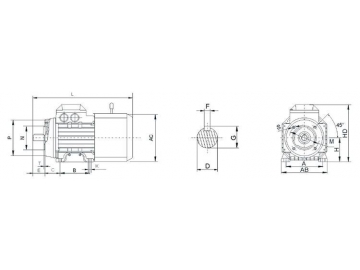

Gráfico de dimensiones
Marco No. | D | E | F | G | M | N | P | S | T | AC | AD | L |
63 | ⌀11 | 23 | 4 | 12.5 | 75 | 60 | 90 | M5 | 2.5 | 120x120 | 104 | 270 |
71 | ⌀14 | 30 | 5 | 16 | 85 | 70 | 105 | M6 | 2.5 | 130X130 | 107 | 315 |
80 | ⌀19 | 40 | 6 | 21.5 | 100 | 80 | 120 | M6 | 3.0 | 145x145 | 115 | 340 |
90S | ⌀24 | 50 | 8 | 21 | 115 | 95 | 140 | M8 | 3.0 | 160x160 | 122 | 400 |
90L | ⌀24 | 50 | 8 | 27 | 115 | 95 | 140 | M8 | 3.0 | 160x160 | 122 | 400 |
100L | ⌀28 | 60 | 8 | 31 | 130 | 110 | 155 | M8 | 3.5 | 185X185 | 137 | 440 |
112M | ⌀28 | 60 | 8 | 31 | 130 | 110 | 160 | M8 | 3.5 | 200X200 | 155 | 400 |
IM B34 H63-112
Gráfico de dimensiones
Marco No. | A | B | C | D | E | F | G | H | K | M | N | P | S | T | AB | AC | HD | L |
63 | 100 | 80 | 40 | ⌀11 | 23 | 4 | 12.5 | 63 | ⌀7 | 75 | 60 | 90 | M5 | 2.5 | 135 | 120x120 | 167 | 270 |
71 | 112 | 90 | 45 | ⌀ 14 | 30 | 5 | 16 | 71 | ⌀7 | 85 | 70 | 105 | M6 | 2.5 | 137 | 130X130 | 180 | 315 |
80 | 125 | 100 | 50 | ⌀19 | 40 | 6 | 21.5 | 80 | ⌀10 | 100 | 80 | 120 | M6 | 3.0 | 155 | 145x145 | 190 | 340 |
90S | 140 | 100 | 56 | ⌀24 | 50 | 8 | 27 | 90 | ⌀ 10 | 115 | 95 | 140 | M8 | 3.0 | 175 | 160x160 | 205 | 400 |
90L | 140 | 125 | 56 | ⌀24 | 50 | 8 | 27 | 90 | ⌀10 | 115 | 95 | 140 | M8 | 3.0 | 175 | 160x160 | 205 | 400 |
100L | 160 | 140 | 63 | ⌀28 | 60 | 8 | 31 | 100 | ⌀12 | 130 | 110 | 155 | M8 | 3.5 | 200 | 185x185 | 240 | 440 |
112M | 190 | 140 | 70 | ⌀28 | 60 | 8 | 31 | 112 | ⌀12 | 130 | 110 | 160 | M8 | 3.5 | 230 | 200x200 | 270 | 480 |
IM B5 H63-180

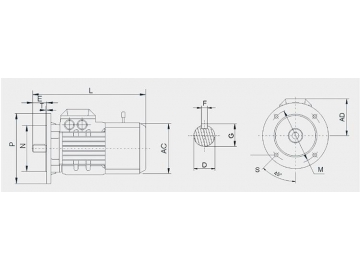

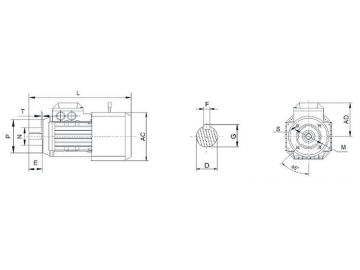

Gráfico de dimensiones
Marco No. | D | E | F | G | M | N | P | S | T | AC | AD | L |
63 | ⌀11 | 23 | 4 | 12.5 | 115 | 95 | 140 | 10 | 3.0 | 120x120 | 104 | 280 |
71 | ⌀14 | 30 | 5 | 16 | 130 | 110 | 160 | 10 | 3.0 | 130x130 | 107 | 315 |
80M | ⌀19 | 40 | 6 | 21.5 | 165 | 130 | 200 | 12 | 3.5 | 145x145 | 115 | 340 |
90S | ⌀24 | 50 | 8 | 27 | 165 | 130 | 200 | 12 | 3.5 | 160x160 | 122 | 400 |
90L | ⌀24 | 50 | 8 | 27 | 165 | 130 | 200 | 12 | 3.5 | 160x160 | 122 | 400 |
100L | ⌀28 | 60 | 8 | 31 | 215 | 180 | 250 | 14.5 | 4 | 185x185 | 137 | 440 |
112M | ⌀28 | 60 | 8 | 31 | 215 | 180 | 250 | 14.5 | 4 | 200 x 200 | 155 | 480 |
132S | ⌀38 | 80 | 10 | 41 | 265 | 230 | 300 | 14.5 | 4 | 245 x 245 | 180 | 567 |
132M | ⌀38 | 80 | 10 | 41 | 265 | 230 | 300 | 14.5 | 4 | 245 x 245 | 180 | 567 |
160M | ⌀42 | 110 | 12 | 45 | 300 | 250 | 350 | 18.5 | 5 | 320x320 | 290 | 780 |
160L | ⌀42 | 110 | 12 | 45 | 300 | 250 | 350 | 18.5 | 5 | 320x320 | 290 | 780 |
180M | ⌀48 | 110 | 14 | 51.5 | 300 | 250 | 350 | 18.5 | 5 | 360x360 | 340 | 880 |
180L | ⌀48 | 110 | 14 | 51.5 | 300 | 250 | 350 | 18.5 | 5 | 360x360 | 340 | 880 |
IM B35 H63-180
Gráfico de dimensiones
Marco No. | A | B | C | D | E | F | G | H | K | M | N | P | S | T | AB | AC | HD | L |
63 | 100 | 80 | 40 | ⌀11 | 23 | 4 | 12.5 | 63 | ⌀7 | 115 | 95 | 140 | 10 | 2.5 | 115 | 120x120 | 167 | 280 |
71 | 112 | 90 | 45 | ⌀14 | 30 | 5 | 16 | 71 | ⌀7 | 130 | 110 | 160 | 10 | 3.5 | 136 | 130x130 | 178 | 315 |
80M | 125 | 100 | 50 | ⌀19 | 40 | 6 | 21.5 | 80 | ⌀10 | 165 | 130 | 200 | 12 | 3.5 | 154 | 145x145 | 192 | 340 |
90S | 140 | 100 | 56 | ⌀24 | 50 | 8 | 27 | 90 | ⌀10 | 165 | 130 | 200 | 12 | 3.5 | 180 | 160x160 | 205 | 400 |
90L | 140 | 125 | 56 | ⌀24 | 50 | 8 | 27 | 90 | ⌀10 | 165 | 130 | 200 | 12 | 3.5 | 180 | 160x160 | 205 | 400 |
100L | 160 | 140 | 63 | ⌀28 | 60 | 8 | 31 | 100 | ⌀12 | 215 | 180 | 250 | 14.5 | 4 | 205 | 185x185 | 240 | 440 |
112M | 190 | 140 | 70 | ⌀28 | 60 | 8 | 31 | 112 | ⌀12 | 215 | 180 | 250 | 14.5 | 4 | 235 | 200x200 | 270 | 480 |
132S | 216 | 140 | 89 | ⌀38 | 80 | 10 | 41 | 132 | ⌀12 | 265 | 230 | 300 | 14.5 | 4 | 261 | 245x245 | 310 | 567 |
132M | 216 | 178 | 89 | ⌀38 | 80 | 10 | 41 | 132 | ⌀12 | 265 | 230 | 300 | 14.5 | 4 | 261 | 245x245 | 310 | 567 |
160M | 254 | 210 | 108 | ⌀42 | 110 | 12 | 45 | 160 | ⌀14.5 | 300 | 250 | 350 | 18.5 | 5 | 320 | 335x335 | 450 | 780 |
160L | 254 | 254 | 108 | ⌀42 | 110 | 12 | 45 | 160 | ⌀14.5 | 300 | 250 | 350 | 18.5 | 5 | 320 | 335x335 | 450 | 780 |
180M | 279 | 241 | 121 | ⌀48 | 110 | 14 | 51.5 | 180 | ⌀14.5 | 300 | 250 | 350 | 18.5 | 5 | 355 | 370x370 | 500 | 880 |
180L | 279 | 279 | 121 | ⌀48 | 110 | 14 | 51.5 | 180 | ⌀14.5 | 300 | 250 | 350 | 18.5 | 5 | 355 | 370x370 | 500 | 880 |
