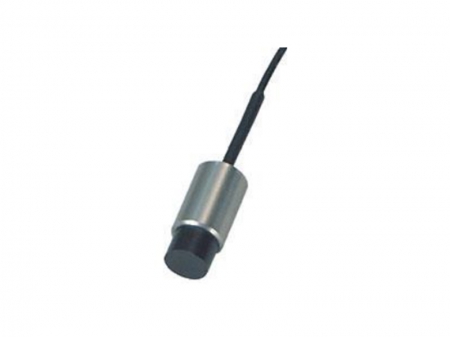

Sensor de Desplazamiento por Corriente Inducida, Serie ECDS
Se le conoce también como sensor de desplazamiento por corriente de Foucault, las propiedades de este dispositivo son optimizadas, ya que combina un procesador de señal de última generación con una sonda de gran rendimiento. Fabricada con plástico de ingeniería PPS mediante proceso de moldeo por inyección, nuestra es muy resistente a temperaturas altas y bajas, así como a diferentes productos químicos.
La cubierta tiene una estructura muy sólida, disponible en aluminio o acero inoxidable SUS304, duradera, la placa de circuito está encapsulada en resina epoxi, asegurando la protección contra la humedad, el polvo y la corrosión, alcanzando un nivel de protección IP67. Tiene múltiples salidas de señal, el sensor ECDS se adapta perfectamente a las exigencias de las industrias, incluyendo la energética, petroquímica, metalurgia y de maquinaria. En caso que necesite medir el grosor de placas metálicas, detectar averías y deformaciones en materiales u otras aplicaciones específicas, podemos personalizar el sensor según sus necesidades, brindándole soluciones efectivas y a medida.

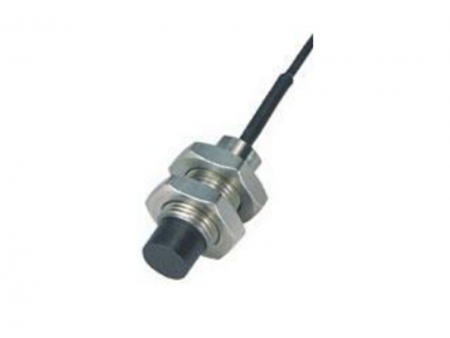

- Cubierta de acero inoxidable SUS304, tiene un mecanismo de bloqueo de tornillo a prueba de golpes para mayor resistencia
- Estructura sencilla y tamaño compacto, para una instalación rápida
- Doble bobina con compensación de temperatura, óptimo en diferentes condiciones ambientales
Es la solución más conveniente para medir desplazamientos axiales y vibraciones radiales, indicado para maquinaria de gran velocidad. Puede utilizarse en equipos como: grandes compresores, turbinas de vapor, unidades de turbinas, ventiladores, motores, bombas y mucho más. Garantiza un control preciso y confiable, asegurando el óptimo funcionamiento y prolongando la vida útil de su maquinaria.
| Modelo | | |
| Distancia de medición | 0-1000μm, 0-2000μm | 0-1000μm, 0-2000μm, 0-4000μm |
| Fuente de alimentación | 12VCC～ 30VCC | |
| Frecuencia de respuesta | CC a 5 kHz (-3 dB) | CC a 1kHz (-3dB), 0-5KHz (0.5dB) |
| Error de linealidad | Dentro de±1,0% de F.S. | < 1mm, dentro±0.5% de F.S. a 25℃, < 2mm, < 1%. >2mm, < 1,5%. |
| Desviación del cero | Máx. -50% de F.S. | |
| Desviación de la temperatura del sistema | 0.1%/℃ | |
| Salida | 0 a 5VCC | 0-5VCC, o 4-20mA; 1-5V o 1-10V personalizables |
| Carga de salida | Corriente de carga: 5mA máx. Impedancia de salida: dentro de 1kΩ | Voltaje de salida: impedancia de salida < 500; Salida de corriente: resistencia de carga < 5000 |
| Método de transmisión | Amplitud modulada | |
| Entrada | Combinada con sensor | |
| Frecuencia portadora | 800kHz a 4MHz | |
| Objetivo de detección | Todos los conductores | Todos los conductores |
| Rango de temperatura de funcionamiento | Sensor: -10 a 130℃ Convertidor: 0 a 50℃ | Sensor: -10 a 130℃ Convertidor: 0 a 50℃ |
| Material del sensor | ||
| Caja | Fundición a presión de aluminio | Chapa de cobre y aluminio |
| Punta del sensor | Cerámico o PPS | |
| Cable del sensor | Diámetro 2 mm (excepto detección de 2000 μm) | |
| Cable coaxial de alta frecuencia | Longitud 0.5m o 1.0m | |
| Convertidor | ||
| Señal de entrada | Señal de amplitud modulada | |
| Señal transmitida al sensor | Corriente de alta frecuencia | |
| Conversión de amplitud | Seleccionable mediante puente (se envía en ×10 a menos que se especifique lo contrario) | |
| Salida del interruptor de alarma | ||
| Forma de Subida lineal | Forma de rotura de 10 puntos | |
| Alarma de salida anormal | Salida de contacto | |
| Alarma de salida | Contacto seco | |
| Capacidad del contacto de alarma | CA/CC 24V 0.1ADC (resistencia de la carga) | |
| Modo eléctrico | Alimentación, salida de señal, terminal común 3 hilos | |
| Accesorios (Opcional) | Cable de señal de salida 2m (con conector) Cable de alimentación 3m (con conector) | |
