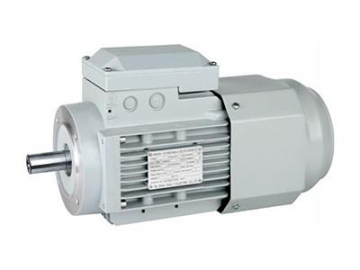

Descripción del producto
La serie YVF2 de motores de velocidad variable con corriente alterna fabricados por Zhouyi tiene una excelente universalidad. Las dimensiones de instalación cumplen con los estándares de IEC, para que puede reemplazar a motores estándar. Es ampliamente utilizado para maquinaria de envasado de alimentos, máquinas para trabajos en madera, grúas, maquinaria de construcción, compresores, cintas transportadoras, dragas, motores y transvertidores, lavadoras, máquinas laminadoras, ventiladores de tiro, etc.
La serie de motores asíncronos de corriente alterna de acuerdo con la velocidad:
1. La velocidad es 3000r/min y la potencia es de 0.18~22kw;
2. La velocidad es 1500r/min y la potencia es de 0.12~22kw;
3. La velocidad es 1000r/min La velocidad es 0.18~15kw.
The adaptable voltage of all the three models of electric motors is 380V.
Parámetros técnicos
3000r/min, 380V, 50Hz
Modelo | Potencia | Velocidad | Eficiencia | Factor de potencia | Corriente nominal | Par nominal | Par con rotor bloqueado | Par máx | Ventilador de frecuencia variable |
Par nominal | Par nominal | Voltaje V | Velocidad |
Kw | rpm | η% | COS ⌀ | A | Nm | Ts/Tn | Tmax/Tn | 3 fases | Fases unicas |
YVF2-631-2 | 0.18 | 2800 | 65 | 0.80 | 0.53 | 0.61 | 2.2 | 2.2 | 380 | 220 | 2800 |
YVF2-632-2 | 0.25 | 2800 | 68.0 | 0.81 | 0.69 | 0.85 | 2.2 | 2.2 | 380 | 220 | 2800 |
YVF2-711-2 | 0.37 | 2830 | 70.0 | 0.81 | 0.99 | 1.25 | 2.2 | 2.2 | 380 | 220 | 2800 |
YVF2-712-2 | 0.55 | 2830 | 73.0 | 0.82 | 1.40 | 1.86 | 2.2 | 2.3 | 380 | 220 | 2800 |
YVF2-801-2 | 0.75 | 2840 | 75.0 | 0.83 | 1.83 | 2.52 | 2.2 | 2.3 | 380 | 220 | 2800 |
YVF2-802-2 | 1.1 | 2840 | 77.0 | 0.85 | 2.55 | 3.70 | 2.2 | 2.3 | 380 | 220 | 2800 |
YVF2-90S-2 | 1.5 | 2840 | 79.0 | 0.85 | 3.39 | 5.04 | 2.2 | 2.3 | 380 | 220 | 2800 |
YVF2-90L-2 | 2.2 | 2840 | 81.0 | 0.86 | 4.80 | 7.40 | 2.2 | 2.3 | 380 | 220 | 2800 |
YVF2-100L-2 | 3 | 2860 | 83.0 | 0.86 | 6.31 | 10.0 | 2.2 | 2.3 | 380 | 220 | 2800 |
YVF2-112M-2 | 4 | 2880 | 84.0 | 0.87 | 8.22 | 13.3 | 2.2 | 2.3 | 380 | 220 | 2800 |
YVF2-132S1-2 | 5.5 | 2910 | 85.0 | 0.88 | 11.2 | 18.0 | 2.2 | 2.3 | 380 | 220 | 2800 |
YVF2-132S2-2 | 7.5 | 2910 | 86.0 | 0.88 | 15.1 | 24.6 | 2.2 | 2.3 | 380 | 220 | 2800 |
YVF2- 160M1 -2 | 11 | 2930 | 88.0 | 0.88 | 21.3 | 35.9 | 2.2 | 2.3 | 380 | 220 | 2800 |
YVF2-160M2-2 | 15 | 2930 | 89.0 | 0.89 | 28.8 | 40.9 | 2.2 | 2.3 | 380 | 220 | 2800 |
YVF2-160L-2 | 10.5 | 2935 | 90.0 | 0.90 | 34.7 | 60.2 | 2.2 | 2.3 | 380 | 220 | 2800 |
YVF2-180M-2 | 22 | 2935 | 90.0 | 0.90 | 41.3 | 71.6 | 2.0 | 2.3 | 380 | 220 | 2800 |
1500r/min, 380V, 50Hz
Modelo | Potencia | Velocidad | Eficiencia | Factor de potencia | Corriente nominal | Par nominal | Par con rotor bloqueado | Par máx | Ventilador de frecuencia variable |
Par nominal | Par nominal | Voltaje V | Velocidad |
Kw | rpm | η% | COS ⌀ | A | Nm | Ts/Tn | Tmax/Tn | 3 fases | Fases unicas |
YVF2-631-4 | 0.12 | 1360 | 57.0 | 0.72 | 0.44 | 0.84 | 2.2 | 2.0 | 380 | 220 | 2800 |
YVF2-632-4 | 0.19 | 1360 | 60.0 | 0.73 | 0.62 | 1.26 | 2.2 | 2.0 | 380 | 220 | 2800 |
YVF2-711-4 | 0.25 | 1375 | 65.0 | 0.74 | 0.79 | 1.74 | 2.2 | 2.0 | 380 | 220 | 2800 |
YVF2-712-4 | 0.37 | 1375 | 67.0 | 0.75 | 1.12 | 2.57 | 2.2 | 2.0 | 380 | 220 | 2800 |
YVF2-801-4 | 0.55 | 1405 | 71.0 | 0.75 | 1.57 | 3.74 | 2.2 | 2.4 | 380 | 220 | 2800 |
YVF2-802-4 | 0.75 | 1405 | 73.0 | 0.77 | 2.02 | 5.10 | 2.2 | 2.4 | 380 | 220 | 2800 |
YVF2-90S-4 | 1.1 | 1445 | 75.0 | 0.79 | 2.82 | 7.27 | 2.2 | 2.3 | 380 | 220 | 2800 |
YVF2-90L-4 | 1.5 | 1445 | 78.0 | 0.79 | 3.70 | 9.91 | 2.2 | 2.3 | 380 | 220 | 2800 |
YVF2-100L1-4 | 2.2 | 1440 | 80.0 | 0.81 | 5.16 | 14.6 | 2.2 | 2.3 | 380 | 220 | 2800 |
YVF2-100L2-4 | 3 | 1440 | 82.0 | 0.82 | 6.78 | 19.9 | 2.2 | 2.3 | 380 | 220 | 2800 |
YVF2-112M-4 | 4 | 1440 | 84.0 | 0.82 | 8.82 | 26.5 | 2.2 | 2.3 | 380 | 220 | 2800 |
YVF2-132S1-4 | 5.5 | 1440 | 85.0 | 0.84 | 11.7 | 36.5 | 2.2 | 2.3 | 380 | 220 | 2800 |
YVF2-132S2-4 | 7.5 | 1440 | 87.0 | 0.84 | 15.6 | 49.7 | 2.2 | 2.3 | 380 | 220 | 2800 |
YVF2-160M-4 | 11 | 1450 | 88.O | 0.85 | 21.3 | 72.4 | 2.2 | 2.2 | 380 | 220 | 2800 |
YVF2-160L-4 | 15 | 1450 | 89.0 | 0.85 | 30.1 | 98.8 | 2.2 | 2.2 | 380 | 220 | 2800 |
YVF2-I80M-4 | 18.5 | 1455 | 90.5 | 0.86 | 36.5 | 121.4 | 2.2 | 2.2 | 380 | 220 | 2800 |
YVF2-180L-4 | 22 | 1455 | 91.0 | 0.86 | 43.1 | 144.4 | 2.0 | 2.2 | 380 | 220 | 2800 |
1000r/min, 380V, 50Hz
Modelo | Potencia | Velocidad | Eficiencia | Factor de potencia | Corriente nominal | Par nominal | Par con rotor bloqueado | Par máx | Ventilador de frecuencia variable |
Par nominal | Par nominal | Voltaje V | Velocidad |
Kw | rpm | η% | COS ⌀ | A | Nm | Ts/Tn | Tmax/Tn | 3 fases | Fases unicas |
YVF2-711-6 | 0.18 | 900 | 58.0 | 0.66 | 0.71 | 1.91 | 1.9 | 2.0 | 380 | 220 | 2800 |
YVF2-712-6 | 0.25 | 900 | 59.0 | 0.68 | 0.95 | 2.65 | 1.9 | 2.0 | 380 | 220 | 2800 |
YVF2-801-6 | 0.37 | 910 | 62.0 | 0.70 | 1.30 | 3.88 | 1.9 | 2.0 | 380 | 220 | 2800 |
YVF2- 802 -6 | 0.55 | 910 | 65.0 | 0.72 | 1.79 | 5.77 | 1.9 | 2.1 | 380 | 220 | 2800 |
YVF2-90S-6 | 0.75 | 930 | 70.0 | 0.72 | 2.26 | 7.7 | 2.1 | 2.1 | 380 | 220 | 2800 |
YVF2-90L-6 | 1.1 | 940 | 73.0 | 0.73 | 3.14 | 11.2 | 2.1 | 2.1 | 380 | 220 | 2800 |
YVF2-100L-6 | 1.5 | 940 | 76.0 | 0.76 | 3.95 | 15.2 | 2.2 | 2.1 | 380 | 220 | 2800 |
YVF2-112M-6 | 2.2 | 960 | 79.0 | 0.76 | 5.57 | 21.9 | 2.2 | 2.1 | 380 | 220 | 2800 |
YVF2-132S-6 | 3 | 9G0 | 81.0 | 0.76 | 7.40 | 29.8 | 2.2 | 2.1 | 380 | 220 | 2800 |
YVF2-132M1-6 | 4 | 960 | 83.0 | 0.76 | 9.63 | 39.8 | 2.2 | 2.1 | 380 | 220 | 2800 |
YVF2-132M2-6 | 5.5 | 960 | 84.0 | 0.77 | 12.9 | 54.7 | 2.2 | 2.1 | 380 | 220 | 2800 |
YVF2-160M-6 | 7.5 | 970 | 86.0 | 0.78 | 17.0 | 73.8 | 1.8 | 2.1 | 380 | 220 | 2800 |
YVF2-160L -6 | 11 | 970 | 87.0 | 0.79 | 24.3 | 108.3 | 1.9 | 2.1 | 380 | 220 | 2800 |
YVF2-180L-6 | 15 | 970 | 89.0 | 0.81 | 31.6 | 147.7 | 2.1 | 2.1 | 380 | 220 | 2800 |
Código de modelo:
( Tome YVF2 - 90 - S - 4 - B5 como ejemplo.)
YVF2: serie;
90: marco.;
S: Código de núcleo;
4: grado;
B5: método de instalación del motor eléctrico.
Dimensiones externas para instalación:

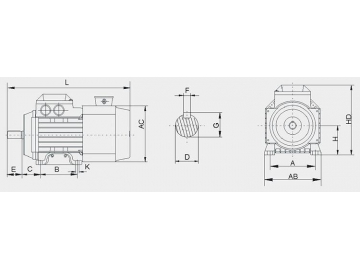

IM B3 H63-180
Gráfico de dimensiones
Marco No. | A | B | C | D | E | F | G | H | K | AB | AC | HD | L |
63 | 100 | 80 | 40 | ⌀11 | 23 | 4 | 12.5 | 63 | ⌀7 | 135 | 120x120 | 167 | 270 |
71 | 112 | 90 | 45 | ⌀14 | 30 | 5 | 16 | 71 | ⌀7 | 137 | 130x130 | 178 | 315 |
80 | 125 | 100 | 50 | ⌀19 | 40 | 6 | 21.5 | 80 | ⌀10 | 155 | 145x145 | 190 | 340 |
90S | 140 | 100 | 56 | ⌀24 | 50 | 8 | 27 | 90 | ⌀10 | 175 | 160x160 | 205 | 400 |
90L | 140 | 125 | 56 | ⌀24 | 50 | 8 | 27 | 90 | ⌀10 | 175 | 160x160 | 205 | 400 |
100L | 160 | 140 | 63 | ⌀28 | 60 | 8 | 31 | 100 | ⌀12 | 200 | 185x185 | 240 | 430 |
112M | 190 | 140 | 70 | ⌀28 | 60 | 8 | 31 | 112 | ⌀12 | 230 | 200 x 200 | 270 | 480 |
132S | 216 | 140 | 89 | ⌀38 | 80 | 10 | 41 | 132 | ⌀12 | 270 | 245 x 245 | 315 | 567 |
132M | 216 | 178 | 89 | ⌀38 | 80 | 10 | 41 | 132 | ⌀12 | 270 | 245 x 245 | 315 | 567 |
160M | 254 | 210 | 108 | ⌀42 | 110 | 12 | 45 | 160 | ⌀14.5 | 320 | 335x335 | 450 | 850 |
160L | 254 | 254 | 108 | ⌀42 | 110 | 12 | 45 | 160 | ⌀14.5 | 320 | 335x335 | 450 | 870 |
180M | 279 | 241 | 121 | ⌀48 | 110 | 14 | 51.5 | 180 | ⌀14.5 | 355 | 370x370 | 500 | 880 |
180L | 279 | 279 | 121 | ⌀48 | 110 | 14 | 51.5 | 180 | ⌀14.5 | 355 | 370x370 | 500 | 980 |

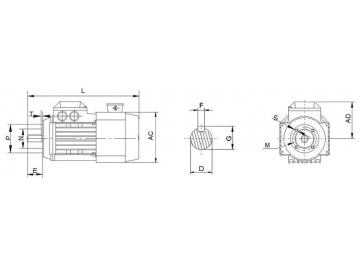

IM B14 H63-112
Gráfico de dimensiones
Marco No. | D | E | F | G | M | N | P | S | T | AC | AD | L |
63 | ⌀11 | 23 | 4 | 12.5 | 75 | 60 | 90 | M5 | 2.5 | 120x120 | 104 | 270 |
71 | ⌀14 | 30 | 5 | 16 | 85 | 70 | 105 | M6 | 2.5 | 130x130 | 107 | 315 |
80 | ⌀19 | 40 | 6 | 21.5 | 100 | 80 | 120 | M6 | 3.0 | 145x145 | 115 | 340 |
90S | ⌀24 | 50 | 8 | 27 | 115 | 95 | 140 | M8 | 3.0 | 160x160 | 122 | 400 |
90L | ⌀24 | 50 | 8 | 27 | 115 | 95 | 140 | M8 | 3.0 | 160x160 | 122 | 400 |
100L | ⌀28 | 60 | 8 | 31 | 130 | 110 | 155 | M8 | 3.5 | 185x185 | 137 | 430 |
112M | ⌀28 | 60 | 8 | 31 | 130 | 110 | 160 | M8 | 3.5 | 200x200 | 155 | 480 |

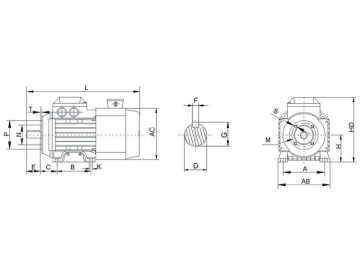

IM B34 H63-112
Gráfico de dimensiones
Marco No. | A | B | C | D | E | F | G | H | K | M | N | P | S | T | AB | AC | HD | L |
63 | 100 | 80 | 40 | ⌀11 | 23 | 4 | 12.5 | 63 | ⌀7 | 75 | 60 | 90 | M5 | 2.5 | 135 | 120x120 | 167 | 270 |
71 | 112 | 90 | 45 | ⌀14 | 30 | 5 | 16 | 71 | ⌀7 | 85 | 70 | 105 | M6 | 2.5 | 137 | 130x130 | 178 | 315 |
80 | 125 | 100 | 50 | ⌀19 | 40 | 6 | 21.5 | 80 | ⌀10 | 100 | 80 | 120 | M6 | 3.0 | 155 | 145x145 | 190 | 340 |
90S | 140 | 100 | 56 | ⌀24 | 50 | 8 | 27 | 90 | ⌀10 | 115 | 95 | 140 | M8 | 3.0 | 175 | 160x160 | 205 | 400 |
90L | 140 | 125 | 56 | ⌀24 | 50 | 8 | 27 | 90 | ⌀10 | 115 | 95 | 140 | M8 | 3.0 | 175 | 160x160 | 205 | 400 |
100L | 160 | 140 | 63 | ⌀28 | 60 | 8 | 31 | 100 | ⌀12 | 130 | 110 | 155 | M8 | 3.5 | 200 | 185x185 | 240 | 430 |
112M | 190 | 140 | 70 | ⌀28 | 60 | 8 | 31 | 112 | ⌀12 | 130 | 110 | 160 | M8 | 3.5 | 230 | 200 x 200 | 270 | 480 |

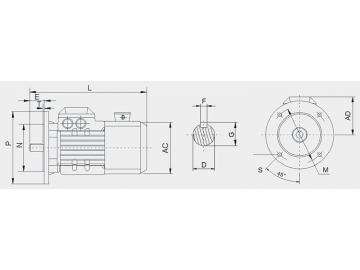

IM B5 H63-180
Gráfico de dimensiones
Marco No. | D | E | F | G | M | N | P | S | T | AC | AD | L |
63 | ⌀11 | 23 | 4 | 12.5 | 115 | 95 | 140 | 10 | 3.0 | 120x120 | 104 | 280 |
71 | ⌀14 | 30 | 5 | 16 | 130 | 110 | 160 | 10 | 3.5 | 130x130 | 107 | 315 |
80M | ⌀19 | 40 | 6 | 21.5 | 165 | 130 | 200 | 12 | 3.5 | 145x145 | 115 | 340 |
90S | ⌀24 | 50 | 8 | 27 | 165 | 130 | 200 | 12 | 3.5 | 160x160 | 122 | 400 |
90L | ⌀24 | 50 | 8 | 27 | 165 | 130 | 200 | 12 | 3.5 | 160x160 | 122 | 400 |
100L | ⌀28 | 60 | 8 | 31 | 215 | 180 | 250 | 14.5 | 4 | 185x185 | 137 | 430 |
112M | ⌀28 | 60 | 8 | 31 | 215 | 180 | 250 | 14.5 | 4 | 200 x 200 | 155 | 480 |
132S | ⌀38 | 80 | 10 | 41 | 265 | 230 | 300 | 14.5 | 4 | 245 x 245 | 180 | 567 |
132M | ⌀38 | 80 | 10 | 41 | 265 | 230 | 300 | 14.5 | 4 | 245 x 245 | 180 | 567 |
160M | ⌀42 | 110 | 12 | 45 | 300 | 250 | 350 | 18.5 | 5 | 335x335 | 290 | 850 |
160L | ⌀42 | 110 | 12 | 45 | 300 | 250 | 350 | 18.5 | 5 | 335x335 | 290 | 870 |
180M | ⌀48 | 110 | 14 | 51.5 | 300 | 250 | 350 | 18.5 | 5 | 370x370 | 340 | 880 |
180L | ⌀48 | 110 | 14 | 51.5 | 300 | 250 | 350 | 18.4 | 5 | 370x370 | 340 | 980 |
IM B35 H63-180
Gráfico de dimensiones
Marco No. | A | B | C | D | E | F | G | H | K | M | N | P | S | T | AB | AC | HD | L |
63 | 100 | 80 | 40 | ⌀11 | 23 | 4 | 12.5 | 63 | ⌀7 | 115 | 95 | 140 | 10 | 2.5 | 115 | 120x120 | 167 | 280 |
71 | 112 | 90 | 45 | ⌀14 | 30 | 5 | 16 | 71 | ⌀7 | 130 | 110 | 160 | 10 | 3.5 | 136 | 130x130 | 178 | 315 |
80M | 125 | 100 | 50 | ⌀19 | 40 | 6 | 21.5 | 80 | ⌀10 | 165 | 130 | 200 | 12 | 3.5 | 154 | 145x145 | 190 | 340 |
90S | 140 | 100 | 56 | ⌀24 | 50 | 8 | 27 | 90 | ⌀10 | 165 | 130 | 200 | 12 | 3.5 | 180 | 160x160 | 205 | 400 |
90L | 140 | 125 | 56 | ⌀24 | 50 | 8 | 27 | 90 | ⌀10 | 165 | 130 | 200 | 12 | 3.5 | 180 | 160x160 | 205 | 400 |
100L | 160 | 140 | 63 | ⌀28 | 60 | 8 | 31 | 100 | ⌀12 | 215 | 180 | 250 | 14.5 | 4 | 205 | 185x185 | 240 | 430 |
112M | 190 | 140 | 70 | ⌀28 | 60 | 8 | 31 | 112 | ⌀12 | 215 | 180 | 250 | 14.5 | 4 | 235 | 200x200 | 270 | 480 |
132S | 216 | 140 | 89 | ⌀38 | 80 | 10 | 41 | 132 | ⌀12 | 265 | 230 | 300 | 14.5 | 4 | 261 | 245x245 | 310 | 567 |
132M | 216 | 178 | 89 | ⌀38 | 80 | 10 | 41 | 132 | ⌀12 | 265 | 230 | 300 | 14.5 | 4 | 261 | 245x245 | 310 | 567 |
160M | 254 | 210 | 108 | ⌀42 | 110 | 12 | 45 | 160 | ⌀14.5 | 300 | 250 | 350 | 18.5 | 5 | 320 | 335x335 | 450 | 850 |
160L | 254 | 254 | 108 | ⌀42 | 110 | 12 | 45 | 160 | ⌀14.5 | 300 | 250 | 350 | 18.5 | 5 | 320 | 335x335 | 450 | 870 |
180M | 279 | 241 | 121 | ⌀48 | 110 | 14 | 51.5 | 180 | ⌀14.5 | 300 | 250 | 350 | 18.5 | 5 | 355 | 370x370 | 500 | 880 |
180L | 279 | 279 | 121 | ⌀48 | 110 | 14 | 51.5 | 180 | ⌀14.5 | 300 | 250 | 350 | 18.5 | 5 | 355 | 370x370 | 500 | 980 |
