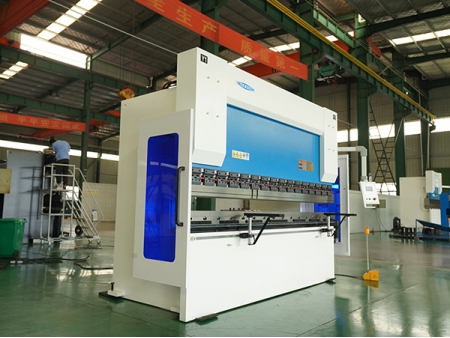

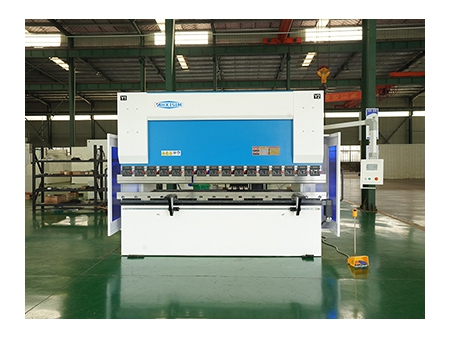

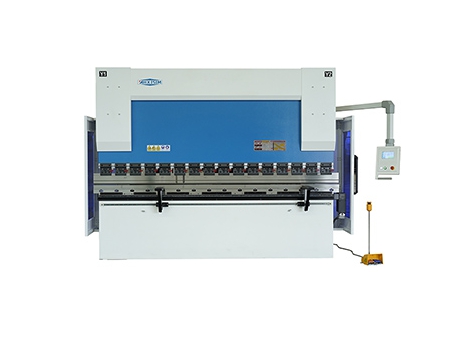

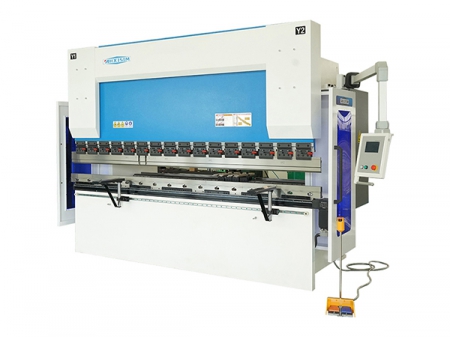

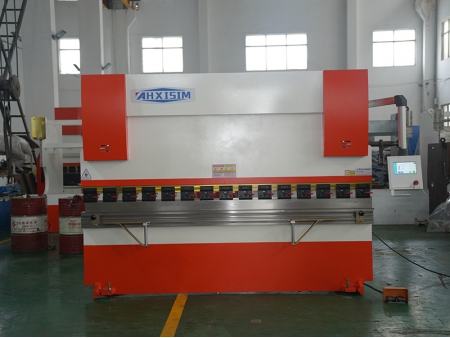

Prensa Plegadora CNC Electrohidráulica
Esta prensa plegadora funciona mediante accionamiento hidráulico, con cilindros que controlan el movimiento vertical del punzón y la matriz. Su estructura soldada proporciona alta rigidez y fácil instalación.
El equipo utiliza un sistema avanzado de sincronización proporcional electrohidráulica, que integra reglas ópticas (grating rulers) en el marco tipo C, un sistema de control CNC y una válvula proporcional, formando un circuito cerrado de control servo. Esto garantiza un control preciso de la velocidad y posición del carro, manteniendo una alta paralelismo y precisión repetitiva en el posicionamiento.
Está equipada con sistemas CNC especializados (como CT-8, CT-12, CT-15, DA-53T, DA-58T), que permiten el control de hasta 12 ejes (Y1, Y2, X, R, V, entre otros), y la integración opcional de cambiadores de herramientas, brazos robóticos y ejes de compensación, brindando máxima flexibilidad para adaptarse a diversas necesidades de producción.
- Materiales Acero al carbono, acero aleado, aleación de aluminio, aleación de cobre, acero rápido, aleación de carburo
- Longitud 10-6000mm
- Ancho 10-1500mm
- Espesor 0.5-20mm
- Ángulo 0°–180°
- Precisión 0.1-0.3mm

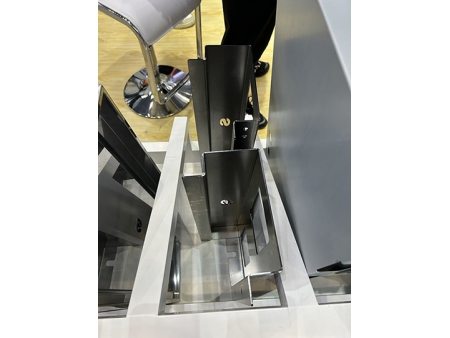

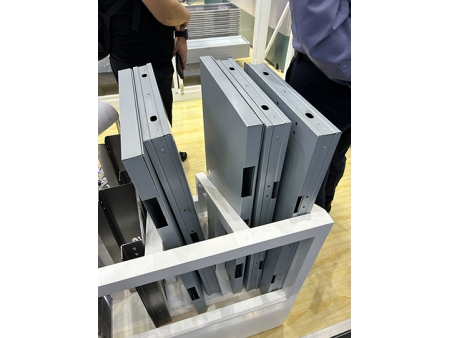

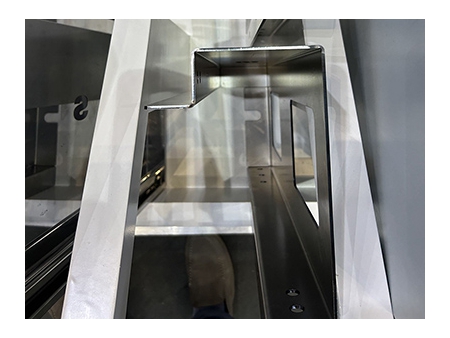

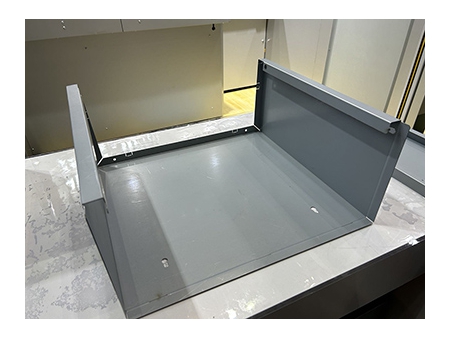

- Formas Forma V, Forma U, Forma Z, Forma L

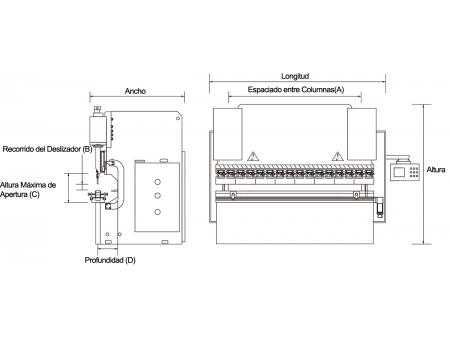

| Modelo | Presión Nominal (kN) | Mesa de Trabajo (mm) | Distancia entre Columnas (mm)(A) | Deslizante (mm) (B) | Altura Máxima de Apertura (C) | Profundidad (mm) (D) | Mesa de Trabajo (mm) | Velocidad del Deslizante (mm/s) | Velocidad del Deslizante (Modo Lento) (mm/s) | Velocidad de Retroceso (mm/s) | Potencia del Motor Principal (kW) | Capacidad del Eje X del Tope Trasero (L) | Recorrido del Eje X | Peso |
| 500 | 1500 | 1200 | 165 | 420 | 250 | 850 | 250 | 10 | 200 | 5.5 | 180 | 600 | 3.7T | |
| 800 | 2500 | 2100 | 165 | 420 | 250 | 930 | 230 | 10 | 180 | 7.5 | 280 | 600 | 5.8T | |
| 1100 | 3200 | 2700 | 205 | 460 | 400 | 930 | 220 | 10 | 160 | 7.5 | 300 | 600 | 7.8T | |
| 1300 | 3200 | 2700 | 205 | 460 | 400 | 930 | 200 | 10 | 160 | 11 | 300 | 600 | 8.6T | |
| 1700 | 3200 | 2700 | 205 | 460 | 400 | 930 | 180 | 10 | 130 | 11 | 400 | 600 | 10.8T | |
| 2200 | 3200 | 2700 | 205 | 460 | 400 | 930 | 180 | 10 | 130 | 18.5 | 400 | 600 | 11.5T | |
| 2500 | 3200 | 2700 | 250 | 520 | 405 | 900 | 140 | 8 | 100 | 18.5 | 450 | 600 | 16.5T | |
| 3200 | 3200 | 2600 | 250 | 520 | 405 | 900 | 130 | 8 | 100 | 22 | 500 | 600 | 17.6T | |
| 4000 | 3200 | 2600 | 300 | 540 | 405 | 900 | 120 | 7 | 90 | 30 | 650 | 600 | 20.5T | |
| 1100 | 4000 | 3300 | 205 | 460 | 400 | 930 | 220 | 10 | 160 | 7.5 | 350 | 600 | 8.8T | |
| 1300 | 4000 | 3300 | 205 | 460 | 400 | 930 | 200 | 10 | 160 | 11 | 350 | 600 | 9.5T | |
| 1700 | 4000 | 3300 | 205 | 460 | 400 | 930 | 180 | 10 | 130 | 11 | 450 | 600 | 11.5T | |
| 2200 | 4000 | 3300 | 205 | 460 | 400 | 930 | 180 | 10 | 130 | 18.5 | 450 | 600 | 12.8T | |
| 2500 | 4000 | 3300 | 250 | 520 | 405 | 900 | 140 | 8 | 100 | 18.5 | 450 | 600 | 18T | |
| 3200 | 4000 | 3200 | 250 | 520 | 405 | 900 | 130 | 8 | 100 | 22 | 500 | 600 | 19.6T | |
| 4000 | 4000 | 3200 | 300 | 540 | 405 | 900 | 120 | 7 | 90 | 30 | 650 | 600 | 22T | |
| 1700 | 6000 | 5000 | 205 | 460 | 405 | 1250 | 180 | 10 | 110 | 15 | 500 | 600 | 18.8T | |
| 2500 | 6000 | 5000 | 250 | 520 | 405 | 1250 | 180 | 8 | 100 | 22 | 580 | 600 | 22T | |
| 3200 | 6000 | 5000 | 250 | 520 | 405 | 1250 | 130 | 8 | 90 | 26 | 650 | 600 | 28T | |
| 4000 | 6000 | 5000 | 300 | 560 | 405 | 1250 | 120 | 7 | 80 | 30 | 750 | 600 | 36T |

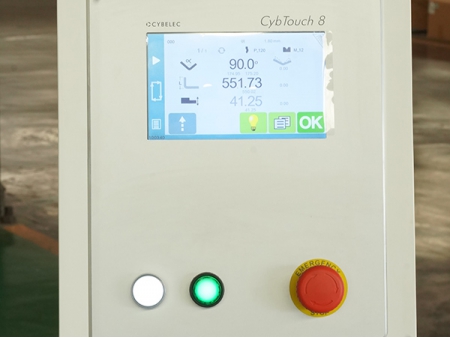

- Pantalla táctil CybTouch 8
Interfaz intuitiva con botones de iconos grandes, asistencia en línea y funciones automatizadas. Ideal para instalación en brazo giratorio, asegurando acceso cómodo y operación sencilla.

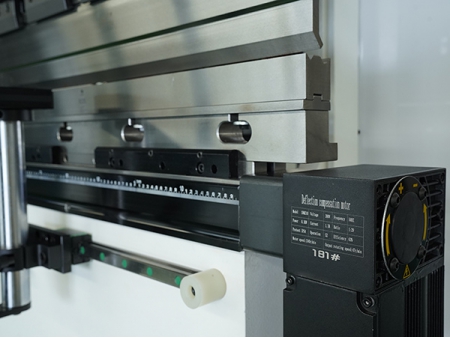

- Mesa de trabajo con compensación CNC
Sistema de compensación de flexión controlado por CNC, mejora la precisión del ángulo de doblado. Incluye de serie compensación mecánica para rendimiento optimizado.

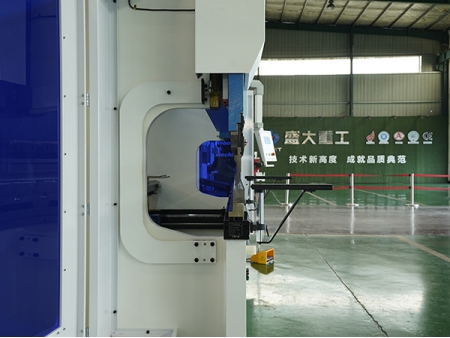

- Sistema de compensación de deformación del cuello
La regla óptica en la garganta detecta microdeformaciones bajo presión, asegurando máxima precisión de doblado.

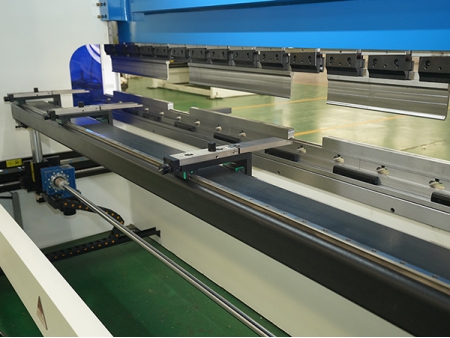

- Tope trasero CNC
Construido con husillo de bolas y guías lineales, incorpora un sistema de ajuste vertical automático y ajuste lateral manual de precisión. Procesado en centro de mecanizado tipo pórtico y tratado térmicamente para alta estabilidad.

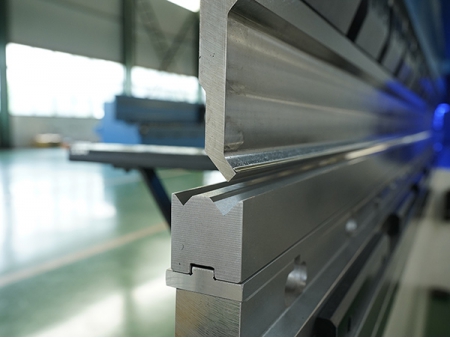

- Herramientas CNC para Prensa Plegadora
Punzón: Acero aleado forjado, mecanizado con CNC. Disponible en segmentos personalizados, con recubrimiento de óxido negro para protección anticorrosiva.
Matriz: Diseño concéntrico que optimiza el cambio entre aberturas, mejorando eficiencia y adaptabilidad.

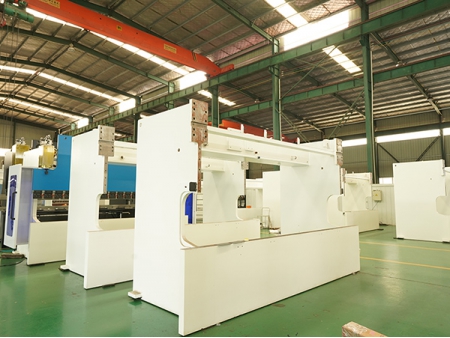

- Estructura de la máquina
Estructura soldada integral con columnas, bancada y tanque de aceite incorporados.
Procesada en mandrinadora tipo pórtico, ofrece máxima precisión.
Diseño optimizado mediante Análisis de Elementos Finitos (FEA), garantizando resistencia estructural y mínima deformación.
