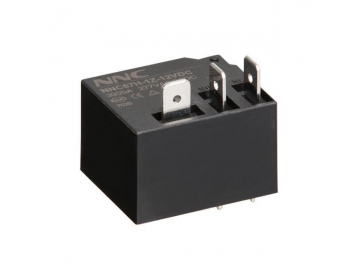

Mini relé electromagnético NNC67H
Solicite un presupuesto
El mini relé electromagnético NNC67H sirve para la conmutación en electrodomésticos, placas de circuito impreso, sistemas de control industrial, sistemas de control automático y muchas más aplicaciones.
Características
- Contacto de alta capacidad: 30A 40A
- Este mini relé electromagnético NNC67H ofrece el modo de instalación de brida.
Certificados
CCC: 2011010303478444
CQC: CQC14002106906
CE: 5398080516
TUV: R50301238
UL: E235027

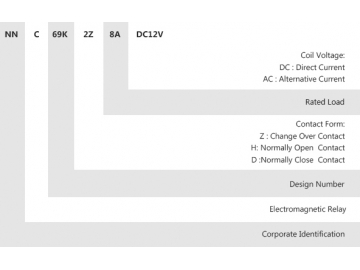

Descripción del modelo
Parámetros del contacto
Tipo de contacto | 1Z,1H,1D | |
Carga del contacto | 30A | 40A |
Tensión de conmutación máxima | 277VAC 30A 30VDC 30A | 277VAC 40A 30VDC 40A |
Material del contacto | Aleación de plata |
Bobina del relé
Voltaje nominal V | DC6V | DC12V | DC24V | DC48V |
Corriente nominal (±10%) mA | 155 | 77.5 | 38.7 | 19.3 |
Resistencia de la bobina (±10%) Ω | 39 | 155 | 620 | 2487 |
Consumo de potencia nominal W | 0.93W | |||
Voltaje de entrada (máximo) V | Por debajo de 75% | |||
Voltaje de salida (mínimo) V | Por encima de 10% | |||
Voltaje permisible (máximo) V | Voltaje nominal×110% | |||
Voltaje nominal V | AC12V | AC24V | AC110V | AC220V |
Corriente nominal (±10%) mA | 100 | 50 | 11 | 5.5 |
Resistencia de la bobina (±10%) Ω | 42 | 168 | 3500 | 1400 |
Consumo de potencia nominal W | 1.2VA | |||
Voltaje de entrada (máximo) V | Por debajo de 80% | |||
Voltaje de salida (mínimo) V | Por encima de 30% | |||
Voltaje permisible (máximo) V | Voltaje nominal×110% |
Mini relé electromagnético NNC67H
Voltaje de la bobina | DC:3 - 110V AC:6-240V | |
Tiempo de entrada | 15ms | |
Tiempo de desconexión | ≤10ms | |
Tensión soportada | Entre los contactos homopolares | 1800VAC/1min (1mA de corriente residual) |
Entre los contactos heteropolares | / | |
Entre los contactos y la bobina | 2500VAC/1min (1mA de corriente residual) | |
Dimensiones | 32.4 × 27.4 ×21mm | |
Peso | Aproximadamente 33g |

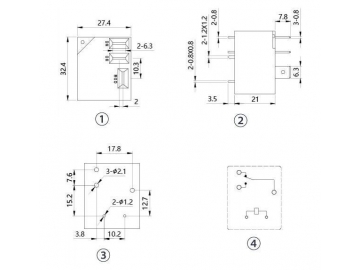

Tamaño y método de instalación del producto
① Vista frontal; ② Vista lateral; ③ Tamaño de instalación; ④ Diagrama de cableado
