Mini relé electromagnético NNC69K-2Z
Solicite un presupuesto
Este mini relé electromagnético NNC69K-2Z se usa en electrodomésticos, placas de circuito impreso, sistemas de control industrial, sistemas de control automático y en una variedad de dispositivos.
Características
- El mini relé electromagnético NNC69K-2Z incorpora contactos de conmutación que incluyen un grupo de (NO:15A/NC:12A) y dos grupos de (8A).
- Se puede soldar directamente sobre la placa de circuito impreso y se puede montar sobre un zócalo.
Certificados
CCC: 2011010303471250

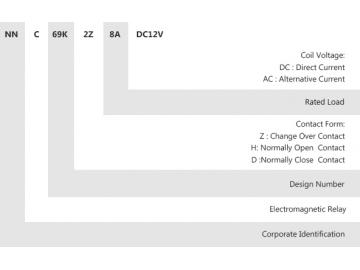

Descripción del modelo
Parámetros del contacto
Tipo de contacto | 2Z,2H,2D |
Carga del contacto | 8A 1/3HP |
Tensión de conmutación máxima | 277VAC 8A 30VDC 8A |
Material del contacto | Aleación de plata |
Bobina del relé
Voltaje nominal V | DC12V | DC24V | DC48V | DC110V |
Corriente nominal (±10%) mA | 44 | 22 | 11 | 4.8 |
Resistencia de la bobina (±10%) Ω | 272 | 1090 | 4363 | 22916 |
Consumo de potencia nominal W | 0.53W | |||
Voltaje de entrada (máximo) V | Por debajo de 75% | |||
Voltaje de salida (mínimo) V | Por encima de 10% | |||
Voltaje permisible (máximo) V | Voltaje nominal×110% | |||
Voltaje nominal V | AC12V | AC24V | AC110V | AC220V |
Corriente nominal (±10%) mA | 83.3 | 41,6 | 9 | 4.5 |
Resistencia de la bobina (±10%) Ω | 50 | 202 | 4278 | 17111 |
Consumo de potencia nominal W | 1.0VA | |||
Voltaje de entrada (máximo) V | Por debajo de 80% | |||
Voltaje de salida (mínimo) V | Por encima de 30% | |||
Voltaje permisible (máximo) V | Voltaje nominal×110% |
Mini relé electromagnético NNC69K-2Z
Voltaje de la bobina | DC:3 - 110V AC:6-240V | |
Tiempo de entrada | ≤20ms | |
Tiempo de desconexión | ≤10ms | |
Tensión soportada | Entre los contactos homopolares | 1200VAC/1min (1mA de corriente residual) |
Entre los contactos heteropolares | 1200VAC/1min (1mA de corriente residual) | |
Entre los contactos y la bobina | 5000VAC/1min (1mA de corriente residual) | |
Dimensiones | 28.8 × 12.7 ×27mm | |
Peso | Aproximadamente 20g |

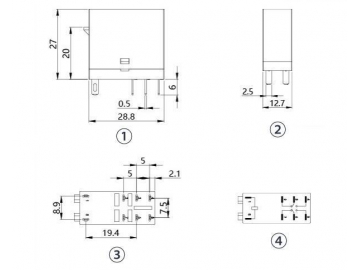

Tamaño y método de instalación del producto
① Vista frontal; ② Vista lateral; ③ Tamaño de instalación; ④ Diagrama de cableado
