Mini relé electromagnético NNC69C

Solicite un presupuesto

Nosotros: http://electrical-relay.es/2018/1-1-12-nnc69c-mini-electromagnetic-relay.html

Este mini relé electromagnético NNC69C se emplea en electrodomésticos, placas de circuito impreso, sistemas de control industrial, sistemas de control automático y más equipos.

Características

El mini relé electromagnético NNC69C posee contactos de conmutación que incluyen un grupo de (16A).
Se puede soldar directamente sobre la placa de circuito impreso.

Certificados

CCC: 2011010303471250
CE: 5400090516
CQC: CQC17002174758
UL: E235027

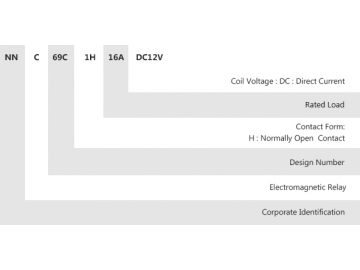

Descripción del modelo

Parámetros del contacto

Tipo de contacto	1H
Carga del contacto	16A
Tensión de conmutación máxima	240VAC 16A 28VDC 16A
Material del contacto	Aleación de plata

Bobina del relé

Voltaje nominal V	DC12V	DC24V	DC48V	DC110V
Corriente nominal (±10%) mA	44	22	11	4.8
Resistencia de la bobina (±10%) Ω	272	1090	4363	22916
Consumo de potencia nominal W	0.53W
Voltaje de entrada (máximo) V	Por debajo de 75%
Voltaje de salida (mínimo) V	Por encima de 10%
Voltaje permisible (máximo) V	Voltaje nominal×110%

Mini relé electromagnético NNC69C

Voltaje de la bobina		DC:3 - 110V
Tiempo de entrada		≤20ms
Tiempo de desconexión		≤10ms
Tensión soportada	Entre los contactos homopolares	1200VAC/1min (1mA de corriente residual)
	Entre los contactos heteropolares	/
	Entre los contactos y la bobina	5000VAC/1min (1mA de corriente residual)
Dimensiones		29 × 12.5 ×24mm
Peso		Aproximadamente 17g

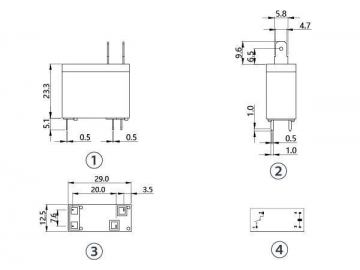

Tamaño y método de instalación del producto

① Vista frontal; ② Vista lateral; ③ Tamaño de instalación; ④ Diagrama de cableado
