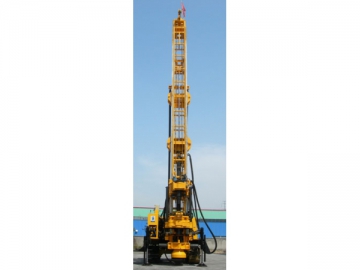

Máquina perforadora hidráulica sobre orugas para pozos de agua YSSL-300
Aplicaciones
La máquina perforadora hidráulica sobre orugas para pozos de agua YSSL-300 esutilizada, principalmente para la perforación de pozos de agua y agujeros deexploración. También se utiliza mucho en proyectos de ingeniería para crearpequeños agujeros para cimientos de construcciones
Características
1. Esta máquina perforadorahidráulica sobre orugas para pozos de agua cuenta con dos cabezales y norequiere varilla de arrastre. Ofrece gran capacidad de avance, lo cual reducela frecuencia con la cual se pone en reversa la varilla perforadora, evitandosus bloqueos y mejorando la eficiencia durante la perforación. También esta encapacidad de realizar perforaciones aumentando y disminuyendo la presión, bajocondiciones de avance completo.
2. Sus cabezales delantero y trasero lepermiten a la máquina perforadora realizar varios métodos de perforación.
2.1 En caso de perforar en zonas con fractura u otras zonas difíciles, lamáquina perforadora de pozos de agua puede realizar perforaciones porpercusión, tan solo con conectar un martillo DTH y una broca al cabezal. Entretanto, su otro cabezal impulsa el tubo de revestimiento para proteger lasparedes del agujero. Sus dos cabezales funcionan de forma sincronizada,logrando crear agujeros de forma rápida y con alta precisión.
2.2 En caso de perforar en suelos con grava, arenas movedizao suelos limosos, la máquina perforadora de pozos de agua puede realizardiferentes métodos de perforación, utilizando herramientas convencionales yexcavadoras de tornillos largas. Entre tanto, el cabezal delantero impulsa eltubo de revestimiento para proteger las paredes del agujero.
2.3 En caso de perforar agujeros en formaciones intactas, la máquinaperforadora para pozos de agua puede utilizar el método de perforaciónconvencional o el método de perforación por percusión.
3. El mecanismo flotante del eje principal del cabezal, protege las varillas deperforación de rosca. El tubo de revestimiento también puede ser utilizado paraensamblar y desmontar las herramientas de perforación.
4. En casos especiales, la estructura de alimentación de la máquina perforadorahidráulica para pozos de agua puede operar de manera conjunta con un cabestrante,lo cual reduciría la intensidad del trabajo de los operadores de la máquina ysus ayudantes.
5. Esta equipada con motorhidráulico, bombas y válvulas de operación de reconocidas marcasinternacionales. Ademásotros de sus principales componentes son adquiridos a los principalesproveedores chinos. Por lo tanto nuestra máquinaperforadora hidráulica de pozos de agua se caracteriza por su funcionamientoestable y su larga vida útil.
6. Este tipo de máquina perforadora puede ser utilizado con varios métodos deperforación, como por ejemplo, perforación por seguimiento del tubo derevestimiento, perforación con excavadora de tornillo, perforación porpercusión, perforación de doble pared con circulación hacia atrás y muchosotros métodos.
7. Gracias a su completo rango de funciones y su alta eficiencia, esta máquinaperforadora esta en capacidad de solucionar todo tipo de accidentes durante sufuncionamiento.
Especificaciones técnicas
1. Diámetro del agujero (mm) y profundidad (m)
1.1 Diámetro del tubo de revestimiento:φ
1.2 Diámetro del agujero final: φ
2. Varilla de perforación y especificaciones del tubo de revestimiento
2.1 Varilla de perforación con nivelador externo (mm): φ
2.2 Varilla de perforación de doble tubo (mm): φ
2.3 Tubo de revestimiento (mm): φ
3. Cabezal
3.1 Torque máximo(Nm)
Cabezal de la varilla de perforación: 8000
Cabezal de tubo de revestimiento (también para tubo de revestimiento en rosca):16000
3.2 Velocidad de rotación del cabezal de la varilla de perforación (rpm):0~40/80(baja); 0~ 53/106(alta)
3.3 Velocidad de rotación del cabezal del tubo de revestimiento (rpm): 7(baja);0~20/27(alta)
4. Mástil y sistema de alimentación
4.1 Carrera de alimentación(mm)
Cabezal de la varilla de perforación: 7000; Cabezal del tubo de revestimiento:: 2000
4.2 Fuerza de empuje (kN)
Cabezal de la varilla de perforación: 65; Cabezal del tubo de revestimiento :40
4.3 Capacidad de levantamiento (kN)
Cabezal de la varilla de perforació
5. Diámetro interno de la abrazadera (mm): 300
6. Capacidad de levantamiento del cabestrante principal (kN): 70; Velocidad delevantamiento (m/min): 35
7. Capacidad de levantamiento del cabestrante auxiliar (kN): 15; Velocidad de levantamiento (m/min):30
8. Potencia de perforación (kW): 125 (impulsado por motor diesel de 6 cilindros)
9. Peso total (kg): aproximadamente 13500
10. Capacidad de ascenso (°): 20
11. Presión sobre el suelo (mpa): < 0.04
12.Forma de la perforadora: modo integral (montada sobre orugas, apropiada parasu transporte)
13. Dimensiones generales
Dimensiones en modo de transporte: aprox. 11.5m*2.2m*3.3m
Dimensiones en modo de operación: aprox. 5.45m*2.2m*12m
