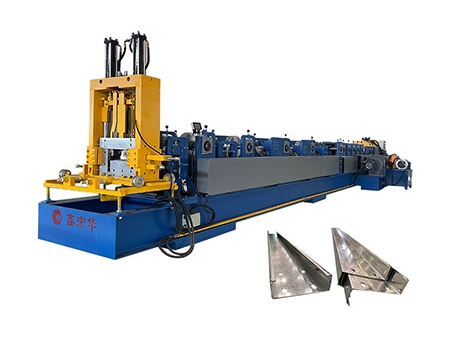

Perfiladora de correas en CZ, C100-300/Z120-300
Solicite un presupuesto
Esta perfiladora de correas puede cambiar rápidamente de un perfil en forma de C a uno en forma de Z en solo 30 minutos. Produce tamaños de correas que van desde 100mm hasta 300mm, con ajustes que toman solo cinco minutos. Además, nuestra máquina de correas puede equiparse con un dispositivo de perforación para perforar agujeros con precisión, lo que permite un fácil atornillado durante la instalación.

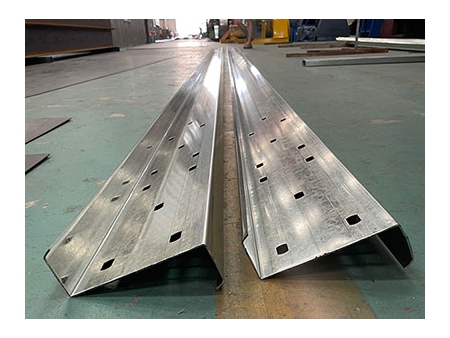

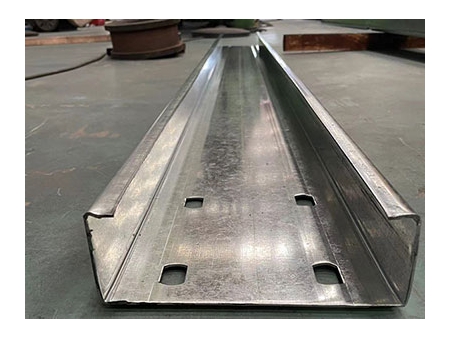

Muestras

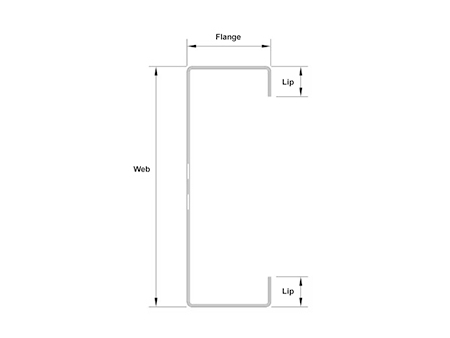

Dibujo de perfil
Modelo de perfil | Sección | Espesor | ||
Banda | Brida | Labio/Lip | ||
C100-300 | 100-300mm | 40-100mm | 10-20mm | 1.2-3.0mm |
Z120-300 | 120-300mm | 40-100mm | 10-20mm | 1.2-3.0mm |
Modelo | C100-300/Z120-300 |
Dimensión | 11000*1800*1500mm |
Peso de la máquina | 11 tons |
Tamaño para correa C | 100-300mm |
Tamaño para correa Z | 120-300mm |
Espesor del material | 1.2-3.0mm |
Potencia del servomotor principal | 30kW |
Pasos de formación | 23 pasos |
Velocidad de funcionamiento | 0-30m/min |
Potencia hidráulica | 7.5kW |
Material del bastidor de la máquina | Viga en H de 30mm de espesor |
-

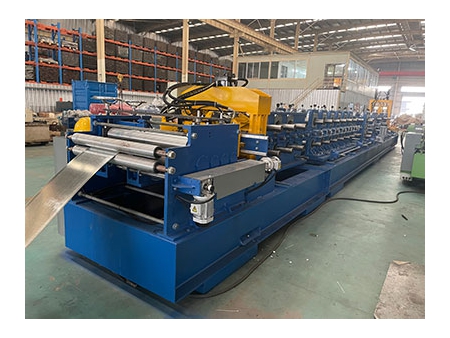

Perfiladora
- Pasos de formación: 23 pasos
- Velocidad de funcionamiento: 30m/min (sin punzonado ni corte)
- Potencia del servomotor principal: 30kW

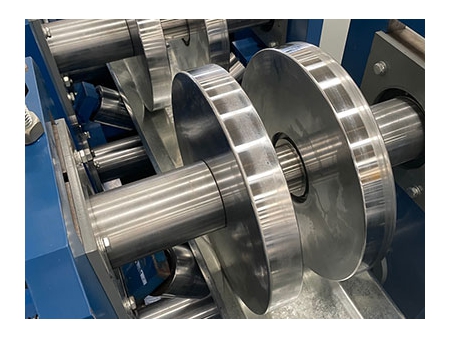

- Material del rodillo: Gcr15 / Cr12, procesamiento CNC y tratamiento térmico, cromado duro en la superficie
- Material del eje: 40Cr con un diámetro de eje de 90 mm
- Bastidor de la máquina: viga H 400# y acero A3 con 30mm de espesor
-
Dispositivo hidráulico de precorte y prepunzonado
- Material de la hoja: Cr12Mov
- Tratamiento de superficies: Semiacabado CNC
- Tratamiento al vacío a 58-60HRC, acabado CNC
-

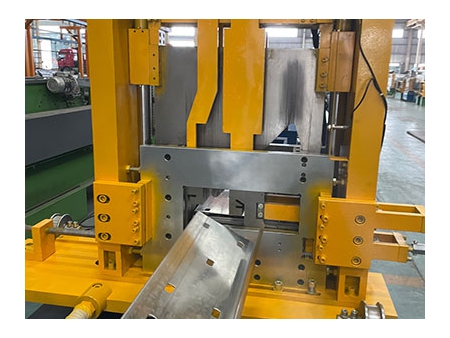

Cortador de poste hidráulico
- Método de corte: corte de varios tamaños
- Material de la hoja: Cr12Mov
- Tratamiento de superficies: Semiacabado CNC
- Tratamiento al vacío a 58-60HRC, acabado CNC
-

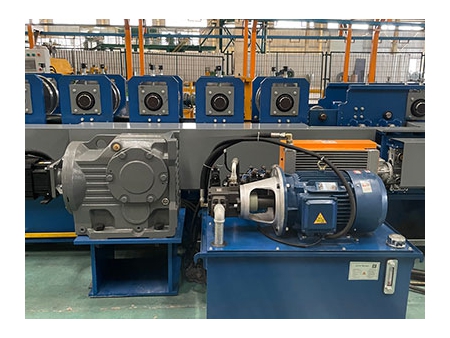

Sistema hidráulico
- Potencia hidráulica: 7.5kW
- Marca hidráulica: Yuken
- Tanque de aceite: 120L
- Sistema de refrigeración: refrigeración por ventilador
-

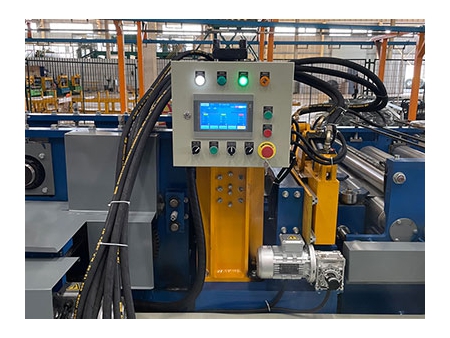

Controlador PLC (marca Delta)
- Control de posición de punzonado
- Control de la posición de corte
- Control de cantidad de lotes de producción
- Voltaje: 380V/50Hz/trifásica
- Desenrollador de tiras de acero
- Perfiladora
- Dispositivo hidráulico de precorte
- Dispositivo hidráulico de orificio de preperforación
- Cortador de poste hidráulico
- Sistema hidráulico (Yuken)
- Sistema de control PLC (marca Delta)
- Mesa/Tabla de acabado
