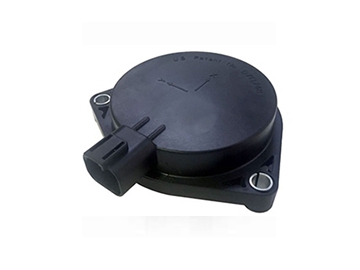

Sensor de Desplazamiento Angular Giratorio de Efecto Hall, Serie ADS con Eje Hueco
Esta variedad de sensores es ideal para aplicaciones donde se requiere medir el ángulo de movimiento, como el pedal de aceleración. Su capacidad de detección es muy precisa en cuanto al grado de presión o liberación del pedal, envían una señal a la unidad de control del motor, regulando el flujo de combustible y aire según el requerimiento.
Yuanben ofrece una solución sin necesidad de contacto, con un accionamiento de bajo torque que reduce el desgaste de los componentes. Tiene un amplio rango de detección y diferentes configuraciones preestablecidas (60°, 90°, 120°, 180°, 270°, 360°), el cliente puede elegir el ángulo que mejor se adapte a su aplicación. Estos sensores están diseñados para ambientes industriales y de transporte exigentes, son una solución muy sólida y eficiente a un costo rentable.
- Funcionamiento 100% sin contacto y con mejor precisión
- Tecnología de efecto Hall de estado sólido que garantiza un rendimiento confiable
- Estructura resistente sellada IP69K, con conector integral
- Cumple con los estándares automotrices de pruebas EMI/EMC más exigentes, tiene protección integrada contra polaridad inversa y cortocircuitos
- Tiene un conector AMP estándar, disponible en configuraciones de pines para América del Norte o Europa, con un diseño compacto
- Cuenta con amplios rangos de operación de hasta 360°versátil para difernetes aplicaciones
- Transporte
- Detecta de forma precisa de la posición y movimiento de pedales, aceleradores, palancas de cambios, volantes, y conexiones mecánicas (camiones, autobuses, vehículos todo terreno, grúas, maquinaria industrial, de construcción y agrícola).
- Controla la posición de suspensión y nivelación (ideal para autobuses y camiones).
- Puede regular la inclinación/posición de motores de embarcaciones y equipos de cultivo para optimizar el rendimiento.
- Industrial
- Control de válvulas
- Control de compuertas HVAC (sistemas de climatización)
- Control de pivotes de equipos de riego
| Tipo | | | |
| Tensión de alimentación | 5 ±0.5 VDC | 10VDC a 30VDC | |
| Corriente de alimentación | Normal | 20 mA máx. | 20 mA máx. |
| Durante el cortocircuito de salida a tierra | 25 mA máx. | 25 mA máx.. | |
| Salida | Estándar | relación métrica de 0.5 V CC a 4.5 VCC | relación métrica de 0.5 VCC a 4.5 VCC |
| Invertido | relación métrica de 4.5 VCC a 0.5 VCC | relación métrica de 4.5 VCC a 0.5 VCC | |
| Retraso de la señal de salida | 4 ms normal | 4 ms normal | |
| Protección contra polaridad inversa | 10 VCC | -10 VCC | |
| Protección contra sobretensión | 10 VCC | 10VCC | |
| Cortocircuito de salida a tierra | Continuo | Continuo | |
| Resolución | 12 bits | 12 bits | |
| Resistencia de carga de salida (a tierra) | 10 kOhm normal | ||
| EMI | Inmunidad radiada | 100 V/m según IS011452-2 de 200 MHz a 1000 MHz | |
| Inmunidad conducida | 100 mA BCI según ISO11452-4 de 1 MHz a 200 MHz | ||
| Vida útil esperada | Rotación continua | ||
| Espacio de aire | Actuador magnético descubierto | 3 mm ±0.5 mm [0.12 pulgadas ±0.02 pulgadas] | |
| Actuador magnético con cubierta | 2 mm ±0.5 mm [0.08 pulgadas±0.02 pulgadas] | ||
| Desalineación | 2 mm [0.08 pulgadas] máx. | ||
| Material | Imán | NdFeB | |
| Cubierta del sensor | plástico PBT | ||
| Imán encapsulado sobremoldeado | plástico PPS | ||
| Imán encapsulado | Latón | ||
| Conector de acoplamiento | Super-sello AMP 282087-1 | ||
| Tope mecánico | No | ||
