Introducción
La serie de tornos LYB se utiliza para realizar piezas cilíndricas, ahuecadas, acabados de extremos, piezas cónicas, con perforaciones grandes y pequeñas, y ranuras de lubricación, etc. Se utiliza normalmente para procesar en diferentes unidades de medición, métricas, pulgadas, modulares y pasos de roscas, haciéndolo apto para usos de alta precisión en producción de bajo volumen y plantas de reparaciones de maquinaria. Este torno es ampliamente utilizado para procesar acero, hierro forjado, metales no ferrosos y no metales, etc.

La precisión y rugosidad de la superficie de las partes que se procesan en este torno alcanzan el nivel IT7 y 1.6 respectivamente.

Es fácil utilizarlo por su estructura simple y de alto rendimiento.

Característicass
  • El engranaje enfriado se realiza a través de un proceso de pulido que hace que el torno emita poco ruido durante la operación.
  • El torno puede procesar materiales en crudo con tres diámetros gracias a los orificios del husillo de 65mm, 80mm y 103mm respectivamente.

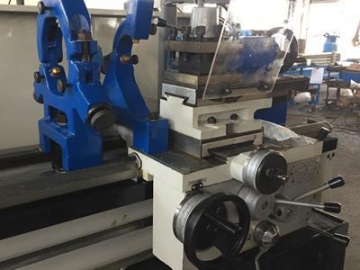

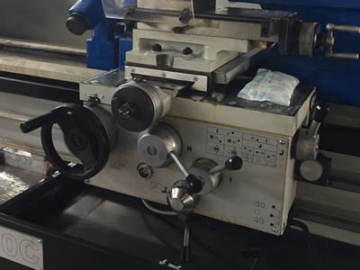

  • La caja deslizante cuenta con accesorios por delante y detrás que controlan la velocidad de desplazamiento del apoyo de cuchillas
  • El engranaje está resguardado en la caja debido al efecto de la protección de sobrecarga del husillo y barra pulido.
  • El torno está disponible en varios tipos: métrico, pulgadas, con volante de maniobras para mano derecha, de voltajes múltiples, frecuencias, dispositivo frontal y equipo de protección que cumplen con los requisitos de las normas CE.
Especificaciones técnicas
Ítem / Modelo LY6 1/2 36B LY6 1/2 40B LY6 1/2 45B LY6 1/2 50B LY6 1/2 60B
Capacidad de procesamiento Max. Oscilación sobre bancada 360mm 400mm 450mm 500mm 600mm
Max. oscilación sobre carro transversal 185mm 225mm 285mm 325mm 380mm
Max. Oscilación sobre ranura 1000,1500,2000mm
Distancia central 490mm 530mm 580mm 630mm 730mm
Ancho de bancada 330mm
Traversero frontal Hueco de husillo 65mm
Cabeza de husillo ISO-C6or ISO-D6
Cono de husillo Métrico 70mm
Velocidad de husillo (numero) 22-1800RPM
Alimentación Gama de roscas métricas (Kinds) 0.5-28MM
Gama de roscas por pulgada (Kinds) 1-56/INCH
Gama de roscas modulares (Kinds) 0.5-3.5mm
Gama de roscas de diámetro (kinds) 8-56D.P
Alimentación longitudinal (kinds) 0.072-4.08mm/rev (0.0027-0.15INCH/REV)
Alimentación cruzada (kinds) 0.036-2.019mm/rev (0.0013-0.075inch/rev)
Velocidad de carro 5m/min
Tamaño de husillo principal/ Diámetro de paso 35mm/6mm o 35mm
Placa deslizante Recorrido transversal 300mm
Soporte transversal y longitudinal de luneta 130mm
Sección transversal de mango 20×20mm 25×20mm/ (1×6/8pulgadas) 25×25mm
Posicionador Taper of tall stock sleeve Morse No.5
Diámetro de manga de posicionador 65mm
Desplazamiento de la manga de posicionador 120mm
Motor Motor principal 4.0KW o 5.5KW 7.5KW
Motor de bomba de refrigerante 0.125KW
Motor de avance rápido 0.12KW
Tamaño de embalaje (L×A×Alt)
Distancia central 1000mm 2420×1150×1800mm (96×46×71in)

1500mm 2920×1150×1800mm (115×46×71in)

2000mm 3460×1150×1800mm(137×46×71in)
Peso neto /Peso bruto (kg)
Distancia central 1000mm 1520/2170kg 1560/2210kg 1580/2230kg 1600/2250kg 1640/2290ks

1500mm 1750/2390kg 1770/2410kg 1820/2460kg 1830/2470kg 1870/2530ks

2000mm
2010/2780kg 2050/2800kg 2070/2820ks 2130/2860ks

Accesorios estándar
1. Pinza de 3 mordazas
2. PLaca de arrastre
3. Manga central
4. Llaves
5. Pistola de aceite
6. Operación manual

Accesorios especiales
1. Luneta fija
2. Luneta móvil
3. Pinza de 4 dientes
4. Placa frontal
5. Marcador de rosca
6. Recorrido longitudinal automático
7. Punta giratoria
8. Torre de cambio rápido
9. Calibrador cónico
10. Recorrido longitudinal de 4 posiciones

Accesorios opcionales

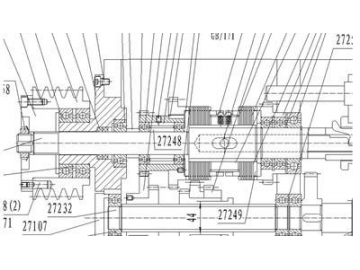

1. Estructura de traversero frontal con embrague
Ofrecemos el torno con un freno mecánico y un embrague mecánico, frenos de apagado electromagnéticos que utilizan el embrague. Cumplen con los estándares GB15760-2004 chinos y 98/37/EC, 89/392EEC91/368EEC europeos.

2. Freno de pie y freno electromagnético

3. La rueda de manual de deslizamiento (para maniobras de mano izquierda y giros con mano izquierda con bucle de calibración de medidas métricas o pulgada en escala simple o doble).

4. Equipos de protección CE (de pinza, de postes, y de husillo se pueden escoger).

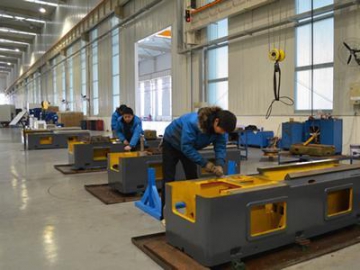

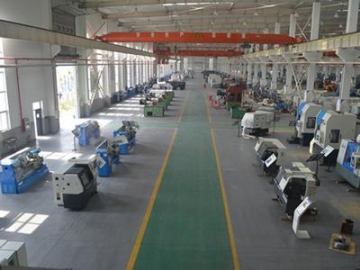

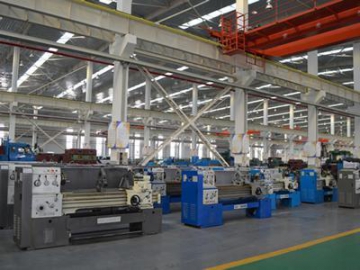

Fábrica
