Introducción
La serie LYC de tornos metalúrgicos se utilizan para fabricar partes cilíndricas, ahuecadas, acabados de extremos, piezas cónicas, con perforaciones grandes y pequeñas, y ranuras de lubricación, etc. Se utiliza normalmente para procesar en diferentes unidades de medición, métricas, pulgadas, modulares y pasos de roscas, haciéndolo apto para usos de alta precisión en producción de bajo volumen y plantas de reparaciones de maquinaria.

Este torno puede procesar acero, hierro forjado, metales no ferrosos y material no metálico. La precisión y la rugosidad de las partes en este torno llegan hasta IT7 y 1.6, respectivamente.

Es sencilla de operar gracias a su estructura simple y alto rendimiento.

Característicass
  • El engranaje enfriado se realiza a través de un proceso de pulido que hace que el torno emita poco ruido durante la operación.
  • El torno puede procesar materiales en crudo con tres diámetros gracias a los orificios del husillo de 65mm, 80mm y 103mm respectivamente.

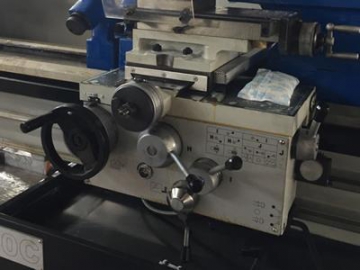

  • La caja deslizante cuenta con accesorios por delante y detrás que controlan la velocidad de desplazamiento del apoyo de cuchillas
  • El engranaje está resguardado en la caja debido al efecto de la protección de sobrecarga del husillo y barra pulido.
  • El torno está disponible en varios tipos: métrico, pulgadas, con volante de maniobras para mano derecha, de voltajes múltiples, frecuencias, dispositivo frontal y equipo de protección que cumplen con los requisitos de las normas CE.
Especificaciones técnicas
Ítem / Modelo LY6 1/2 40C LY6 1/2 45C LY6 1/2 50C LY6 1/2 60C
Capacidad Max. Oscilación sobre bancada 400mm 450mm 500mm 600mm
Max. oscilación sobre carro transversal 225mm 285mm 325mm 380mm
Distancia central 1000,1500,2000mm
Max. Oscilación sobre ranura 530mm 580mm 630mm 730mm
Largo efectivo de junta 260mm
Ancho de bancada 330mm
Traversero frontal Hueco de husillo 80mm
Cabeza de husillo ISO-C8 or ISO-D8
Cono de husillo Métrico 85mm
Veleocidad de husillo (numero) 24-1600rpm
Alimentación Gama de roscas métrica (Kinds) 0.5-28mm
Gama de roscas en pulgadas (Kinds) 1-56inch
Gama de roscas en módulos (Kinds) 0.5-35mm
Gama de roscas de diámetro (kinds) 8-56D.P
Alimentación longitudinal (kinds) 0.072-4.038mm/rev (0.0027-0.15inch/rev)
Alimentación cruzada (kinds) 0.036-2.019mm/rev (0.0013-0.075inch/rev)
Velocidad de carro 5m/min (16.4ft/min)
Tamaño de husillo principal/ Diámetro de paso 35mm/6mm o 35mm/1/4
Placa deslizante Recorrido transversal 300mm
Soporte transversal y longitudinal de luneta 130mm
Sección transversal de mango 25×20mm (1×6/8inch) 25×25mm
Posicionador Taper of tall stock sleeve Morse No.5
Diámetro de manga de posicionador 65mm
Desplazamiento de la manga de posicionador 120mm
Motor Motor principal 4.0kw or 5.5kw or 7.5kw 7.5kw
Motor de bomba de refrigerante 0.125kw
Motor de avance rápido 0.12kw
Tamaño de embalaje (L×A×Alt)
Distancia central 1000mm 2420×1150×1800mm(96×46×71in)

1500mm 2920×1150×1800mm (115×46×71in)

2000mm 3460×1150×1800mm (137×46×71in)
Peso neto /Peso bruto (kg)
Distancia central 1000mm 1640/2290kg 1680/2330kg 1770/2350kg 1800/2500kg

1500mm 1850/2550kg 1890/2590kg 1910/2610kg 2010/2760kg

2000mm 2090/2860kg 2130/2880kg 2150/2920kg 2250/3070kg

Accesorios estándar
1. Pinza de 3 mordazas
2. Placa de arrastre
3. Manga central
4. Llaves
5. Pistola de aceite
6. Operación manual

Accesorios especiales
1. Luneta fija
2. Luneta móvil
3. Pinza de 4 dientes
4. Placa frontal
5. Marcador de rosca
6. Recorrido longitudinal automático
7. Punta giratoria
8. Torre de cambio rápido
9. Calibrador cónico
10. Recorrido longitudinal de 4 posiciones

Accesorios opcionales

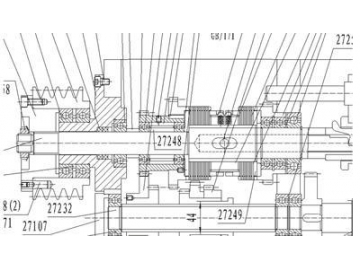

1. Estructura de traversero frontal con embrague
Ofrecemos el torno con un freno mecánico y un embrague mecánico, frenos de apagado electromagnéticos que utilizan el embrague. Cumplen con los estándares GB15760-2004 chinos y 98/37/EC, 89/392EEC91/368EEC europeos.

2. Freno de pie y freno electromagnético

3. La rueda de manual de deslizamiento (para maniobras de mano izquierda y giros con mano izquierda con bucle de calibración de medidas métricas o pulgada en escala simple o doble).

4. Equipos de protección CE (de pinza, de postes, y de husillo se pueden escoger).

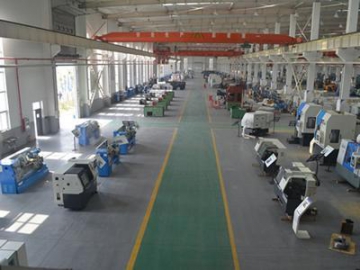

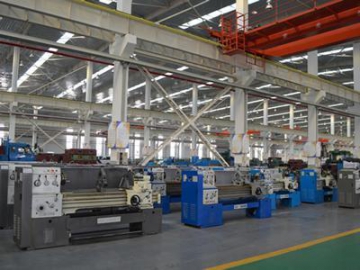

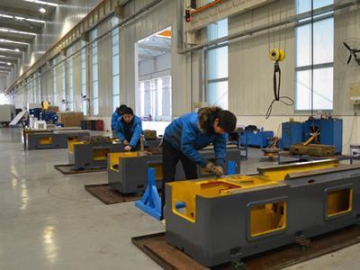

Fábrica
