Solicite un presupuesto

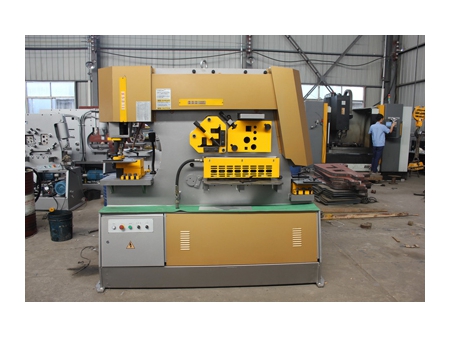

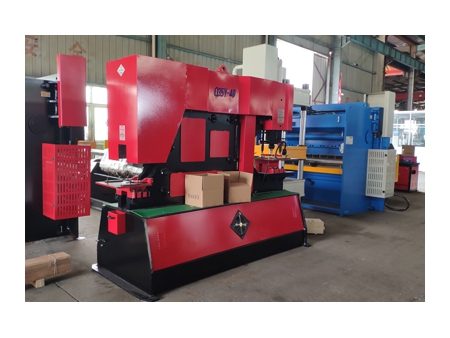

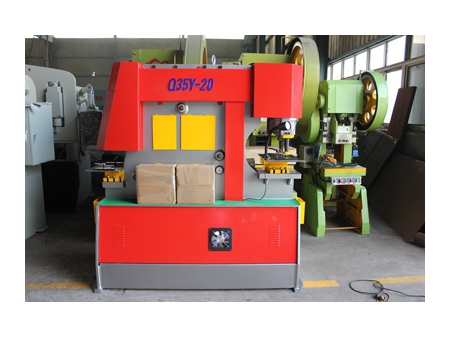

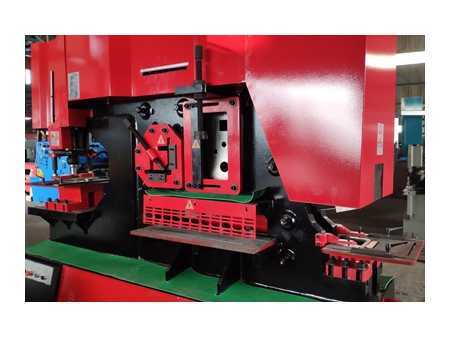

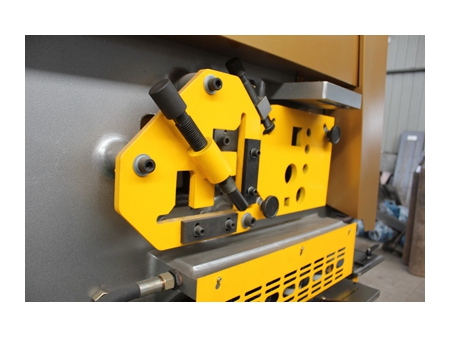

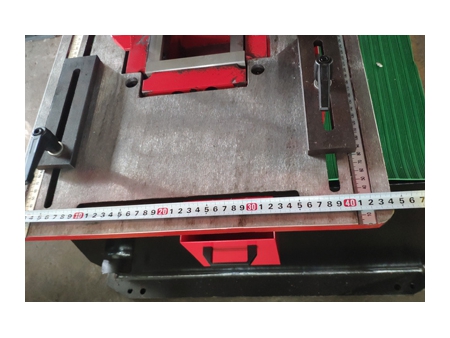

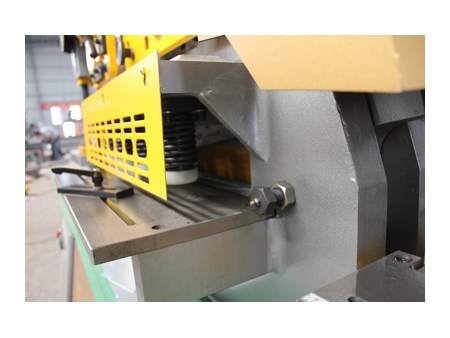

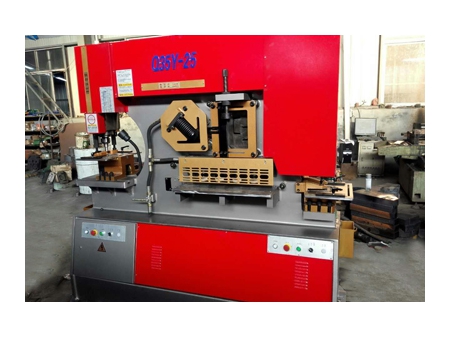

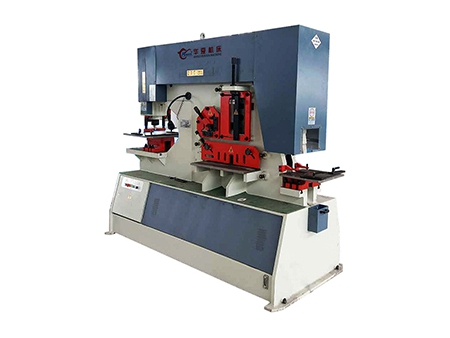

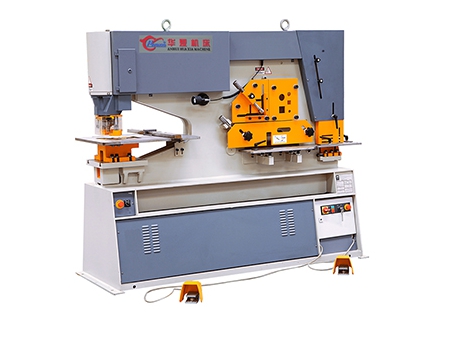

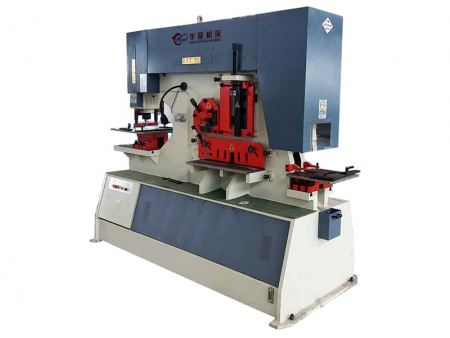

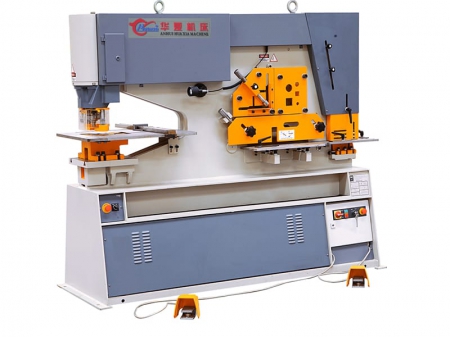

Esta punzonadora multifuncional utiliza un mecanismo de transmisión hidráulica que le permite realizar operaciones de punzonado y cizalladura en varios tipos de placa de acero; perfiles angulares, redondos, rectangulares o acanalados, y vigas tipo «I». Está equipada con un indicador de corte.

  • Q35Y-16
  • Q35Y-20
  • Q35Y-30
  • Q35Y-50
Capacidad de procesamiento
MaterialQC35Y-16QC35Y-20QC35Y-30QC35Y-50
Tubo de acero (mm)45506580
Perfil rectangular de acero (mm)40 × 4050 × 5055 × 5570 × 70
Corte equilátero a 90° (mm)120 × 120 × 12140 × 140 × 12180 × 180 × 16200 × 200 × 20
Corte equilátero a 45° (mm)50 × 50 × 550 × 50 × 580 × 80 × 8100 × 100 × 20
Corte de perfil tipo «T» a 90° (mm)125 × 125 × 12140 × 140 × 12180 × 180 × 16200 × 200 × 20
Corte de perfil tipo «T» a 45° (mm)60 × 60 × 870 × 70 × 1080 × 80 × 10100 × 100 × 20
Corte de viga de acero tipo «I» (mm)120 × 74 × 5160 × 86 × 6280 × 124 × 10.5400 × 200 × 16
Perfil de acero tipo «U» (mm)120 × 53 × 5.5160 × 60 × 6.5280 × 86 × 11.5400 × 200 × 16
Especificaciones
ModeloQ35Y-16Q35Y-20Q35Y-25Q35Y-30Q35Y-40Q35Y-50
Presión de punzonado (t)6090120160200250
Espesor máx. de corte de placa de acero (mm)162025304050
Carga de fluencia de la placa de acero≤450≤450≤450≤450≤450≤450
Ángulo de corte
Dimensiones de corte para un golpe (espesor × ancho) (mm)16 × 25
8 × 400
20 × 330
10 × 480
25 × 330
16 × 600
30 × 355
20 × 600
40 × 335
30 × 600
30 × 600
Carrera del cabezal (mm)8080808010080
Número de golpes (mín.-1)11-2012-208-186-166-168-12
Profundidad de la garganta (mm)300355400600600600
Espesor de punzonado182228303850
Diámetro máximo de punzonado (mm)253035384035
Potencia del motor principal (kW)5.55.57.51118.532
Dimensiones de la máquina (lar. × an. × al.) (mm)1730 × 820 × 19001900 × 900 × 19502355 × 960 × 22002800 × 1100 × 25002800 × 1100 × 25003000 × 1150 × 2600
Peso neto (kg)1800240040006500800012500
