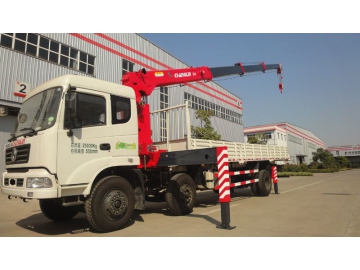

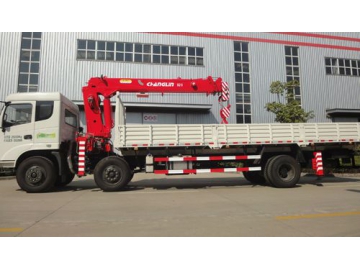

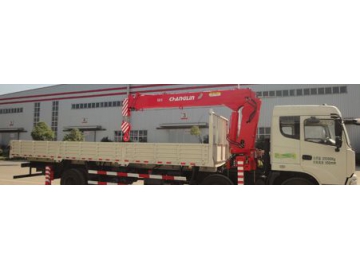

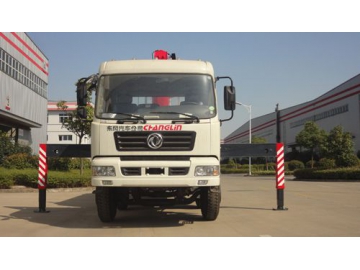

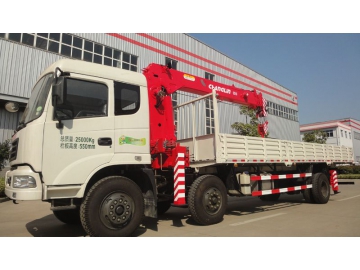

Grúa sobre camión de brazo recto SQ10 Fabricante

Grúa sobre camión de brazo recto SQ10

Solicite un presupuesto

Nosotros: http://sinomachhiglobal.es/6-5-truck-mounted-crane-sq10.html

Este camión grúa viene con un reductor de engranajes planetario que garantiza la rotación estable a 360°.
El estabilizador frontal está diseñado con una envergadura máxima de 5.56m.
La máquina de configuración estándar cuenta con un estabilizador trasero fijo. Usted puede solicitar el equipo instalado con un estabilizador trasero de tipo hidráulico para incrementar la estabilidad y la adaptabilidad a condiciones duras de trabajo.

Consultar Acerca de este Producto

La sección hexagonal le confiere una gran estabilidad lateral.
Las válvulas principales de control permiten la operación bilateral.
Los estabilizadores del camión se controlan a través de válvulas separadas. Por otra parte, el selector de válvulas evita la operación inapropiada del equipo.
El camión grúa estándar cuenta con interruptor limitador de altura, el dispositivo de alarma de sobre retracción y las luces LED de alta potencia.
Con el objetivo de crear un ambiente de trabajo más seguro para el operador, la máquina se puede configurar con el limitador de momento.

Parámetros técnicos de la grúa sobre camión:

Orden	Ítem			Unidad	Parámetro
1	Momento máximo de carga			kN·m	250
2	Levantamiento máximo de carga			kg	10000
3	Altura máxima de operación			mm	13300
4	Longitud de la pluma (en extensión)			mm	4360
5	Altura máxima de elevación (desde el suelo)			mm	Cerca de 16600
6	Relación de elevación				6/4
7	Ángulo de elevación máxima de la pluma			(°)	75
8	Ángulo de elevación mínima de la pluma			(°)	0
9	Espacio lateral del estabilizador del camión frontal			mm	2114~5560
10	Espacio lateral del estabilizador del camión trasero			mm	2200
11	Velocidad máxima de elevación	Gancho principal (una sola cuerda)	Levantamiento	m/min	60
11	Velocidad máxima de elevación	Gancho principal (una sola cuerda)	Descenso	m/min	60
12	Velocidad de rotación			r/min	≤2.5
13	Ángulo de rotación			°	Giro completo de 360°
14	Peso de la grúa			kg	4036 (incluyendo estabilizador del camión posterior)
15	Bomba de combustible			-------------	Bomba de engranajes
16	Capacidad del tanque de combustible			L	170
17	Presión de operación del sistema hidráulico			MPa	23
18	Flujo del sistema hidráulico			L/min	80

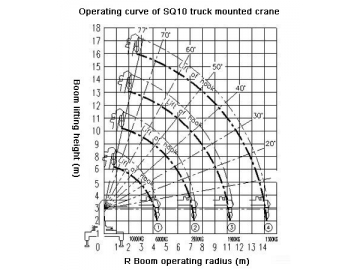

Rendimiento de carga de la grúa sobre camión:

Carga (kg) Rango (m)	Peso de la carga (kg)
Carga (kg) Rango (m)	Brazo de una sección	Brazo de dos secciones	Brazo de tres secciones	Brazo de cuatro secciones
2.5	*10000	6700	5000	4400
3.0	*8400	6500	5350	4200
3.5	7300	6000	5200	4000
4.0	6500	5400	4800	3950
5	6000 (4.4)	4500	4000	3200
6		3800	3500	2900
7		3400	3000	2500
8		2900 (7.4)	2600	2300
9			2400	2200
10			2100	2000
11			1900 (10.4)	1700
12				1400
13				1300 (13.3)
14
16
Relación de elevación	La relación de elevación es de 6 para aquellos ítems señalados con asterisco y de 4 para los demás.

Notas:

El peso de levantamiento nominal incluye el peso del gancho (108kg) y los accesorios empleados para la elevación. Los estabilizadores del camión se deben colocar sobre un suelo plano y firme.
El levantamiento de peso depende del radio de operación.
Cuando la pluma sobrepasa los 6m de longitud, el estabilizador se debe extender en su totalidad para lograr una adecuada fijación al suelo.
En los parámetros descritos no se menciona la deflexión del brazo de la grúa.
