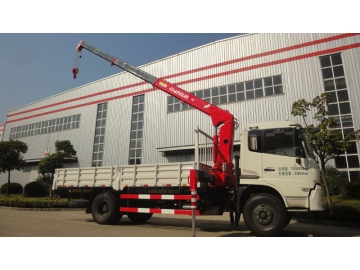

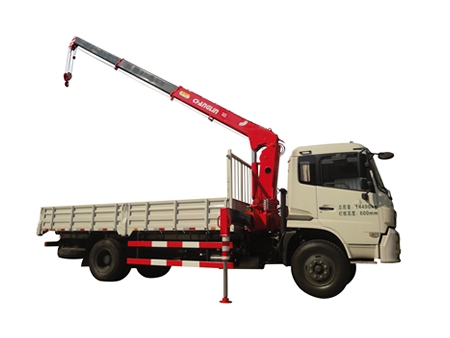

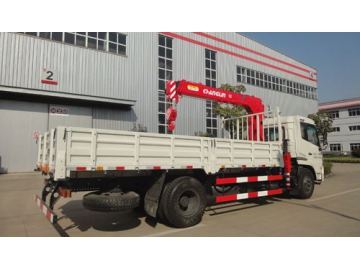

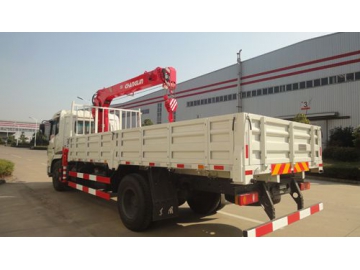

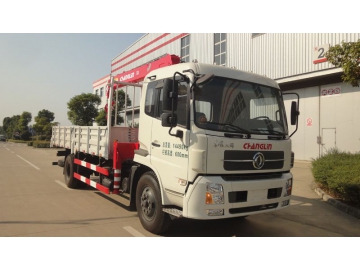

Grúa sobre camión de brazo recto SQ5
Solicite un presupuesto
- La grúa camión SQ5 es una grúa de pluma recta con reductor de engranaje de tornillo sin fin que le permite rotar a 360°.
- Este equipo tiene un estabilizador horizontal manual de 5m de envergadura.
- La sección hexagonal le proporciona una buena estabilidad lateral.
- Las palancas de operación se distribuyen cerca de la cabina y pueden realizar la operación bilateral.
Consultar Acerca de este Producto
- Esta máquina cuenta con seis válvulas de control manual que sirven para controlar la rotación, el despliegue telescópico, el levantamiento de la pluma y el movimiento telescópico de los cilindros estabilizadores verticales.
- La grúa de configuración estándar incluye el interruptor limitador de altura, el dispositivo de alarma de sobre retracción y las luces LED de alta potencia. El limitador de momento se puede configurar de forma opcional a fin de mejorar la seguridad operacional.
Parámetros técnicos de la grúa sobre camión:
| Orden | Ítem | Unidad | Parámetro | ||
| 1 | Momento máximo de carga | kN·m | 125 | ||
| 2 | Levantamiento máximo de carga | kg | 5000 | ||
| 3 | Altura máxima de operación | mm | 8600 | ||
| 4 | Longitud de la pluma (en extensión) | mm | 3725 | ||
| 5 | Altura máxima de elevación (desde el suelo) | mm | Cerca de 10800 | ||
| 6 | Relación de elevación | 4 | |||
| 7 | Ángulo de elevación máxima de la pluma | (°) | 77 | ||
| 8 | Ángulo de elevación mínima de la pluma | (°) | 0 | ||
| 9 | Espacio lateral del estabilizador del camión frontal | mm | 2235~5005 | ||
| 10 | Espacio lateral del estabilizador del camión trasero | mm | -------- | ||
| 11 | Velocidad máxima de elevación | Gancho principal (una sola cuerda) | Levantamiento | m/min | 37.6 |
| Descenso | 37.6 | ||||
| 12 | Velocidad de rotación | r/min | ≤2.5 | ||
| 13 | Ángulo de rotación | ° | Giro completo de 360° | ||
| 14 | Peso de la grúa | kg | 2000 | ||
| 15 | Bomba de combustible | ------------- | Bomba de engranajes | ||
| 16 | Capacidad del tanque de combustible | L | 100 | ||
| 17 | Presión de operación del sistema hidráulico | MPa | 23 | ||
| 18 | Flujo del sistema hidráulico | L/min | 40 | ||

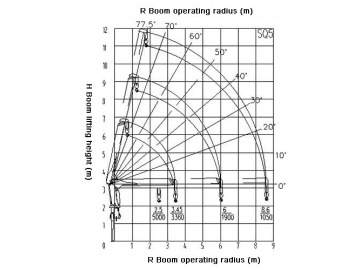

Capacidad nominal de levantamiento del camión grúa (Unidad: kg.f):
| R / L | 3.72m | 6.3m | 8.88m |
| 2.5 | 5000 | 3800 | |
| 3.0 | 4000 | 3500 | 2500 |
| 3.5 | (3.45) 3360 | 3200 | 2200 |
| 4.0 | 2900 | 2000 | |
| 4.5 | 2600 | 1900 | |
| 5.0 | 2300 | 1850 | |
| 5.5 | 2000 | 1750 | |
| 6.0 | 1900 | 1600 | |
| 6.5 | 1450 | ||
| 7.0 | 1250 | ||
| 8.6 | 1100 |
Le damos una calurosa bienvenida a SINOMACH, aquí usted podrá encontrar una amplia gama de maquinaria pesada y de construcción (vehículos de ingeniería/maquinaria de construcción).
Además de la grúa sobre camión de brazo recto SQ5, SINOMACH también tiene muchos otros tipos de maquinaria pesada disponibles a la venta para utilizarse en construcción o ingeniería.
