Grúa sobre camión de brazo recto SQ12
Solicite un presupuesto
- Capacidad de elevación máxima 12000Kg
- Momento de elevación máxima 300KN.m
- Capacidad de elevación máxima 17000mm
Comentarios
- La grúa montada en camión SQ12 posee un brazo recto, y gracias al reductor de engranajes planetario puede girar 360°.
- Los estabilizadores frontales de tipo fijo tienen una envergadura de 5.56m y garantizan la estabilidad del equipo. Además se puede fabricar con estabilizadores traseros hidráulicos que incrementan la estabilidad y adaptación a condiciones de trabajo difíciles.
- El asiento de mayor altura en la cabina le otorga al operador un campo visual más amplio.
- La sección hexagonal mejora la estabilidad del equipo.
- Los cilindros telescópicos hidráulicos de dos etapas son seguros y fiables.
- La válvula de control situada al lado del asiento regula la actividad de la grúa sobre camión.
- Los estabilizadores se controlan a través de válvulas de control bilaterales. El uso de la válvula selectora ayuda a prevenir una operación inadecuada.
- Nuestra grúa está equipada con el interruptor limitador de altura, el dispositivo de alarma de sobre retracción y las luces LED de alta potencia.
- El limitador de momento opcional hace que la operación sea mucho más segura.
Parámetros técnicos de la grúa sobre camión
| Orden | Ítem | Unidad | Parámetro | ||
| 1 | Momento máximo de carga | kN·m | 300 | ||
| 2 | Levantamiento máximo de carga | kg | 12000 | ||
| 3 | Altura máxima de operación | mm | 15000 | ||
| 4 | Longitud de la pluma (en extensión) | mm | 5100 | ||
| 5 | Altura máxima de elevación (desde el suelo) | mm | Cerca de 16100 | ||
| 6 | Relación de elevación | 6/4 | |||
| 7 | Ángulo de elevación máxima de la pluma | (°) | 75 | ||
| 8 | Ángulo de elevación mínima de la pluma | (°) | 0 | ||
| 9 | Espacio lateral del estabilizador del camión frontal | mm | 5400 | ||
| 10 | Espacio lateral del estabilizador del camión trasero | mm | 2300 | ||
| 11 | Velocidad máxima de elevación | Gancho principal (una sola cuerda) | Levantamiento | m/min | 60 |
| Descenso | 60 | ||||
| 12 | Velocidad de rotación | r/min | ≤2.5 | ||
| 13 | Ángulo de rotación | ° | Giro completo de 360° | ||
| 14 | Peso de la grúa | kg | 5800 (incluyendo estabilizadores posteriores) | ||
| 15 | Bomba de combustible | ------------- | Bomba doble | ||
| 16 | Capacidad del tanque de combustible | L | 240 | ||
| 17 | Presión de operación del sistema hidráulico | MPa | 26 | ||
| 18 | Flujo del sistema hidráulico | L/min | 100 | ||

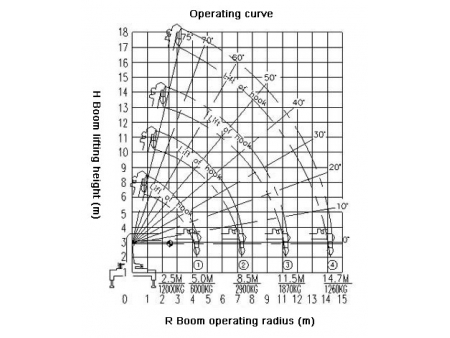

Capacidad de levantamiento de la grúa sobre camión
| Radio de operación(m) | Levantamiento máximo de carga (kg) | |||
| Brazo de 5.6m | Brazo de 8.8m | Brazo de 11.9m | Brazo de 14.71m | |
| Peso de levantamiento | Peso de levantamiento | Peso de levantamiento | Peso de levantamiento | |
| 2.5 | 12000 | 7000 | 5500 | |
| 3.0 | 10000 | 7000 | 5500 | |
| 3.5 | 8500 | 7000 | 5500 | 4000 |
| 4.0 | 7500 | 6280 | 5200 | 4000 |
| 4.5 | 6600 | 5870 | 4860 | 4000 |
| 5.0 | 6000 | 5350 | 4500 | 3850 |
| 5.5 | 4960 | 4200 | 3600 | |
| 6.0 | 4670 | 3900 | 3390 | |
| 6.5 | 4300 | 3690 | 3210 | |
| 7.0 | 3850 | 3480 | 3050 | |
| 7.5 | 3500 | 3290 | 2870 | |
| 8.0 | 3140 | 3000 | 2720 | |
| 8.5 | 2890 | 2810 | 2610 | |
| 9.0 | 2550 | 2510 | ||
| 9.5 | 2400 | 2380 | ||
| 10.0 | 2260 | 2260 | ||
| 10.5 | 2120 | 2150 | ||
| 11.0 | 2000 | 2010 | ||
| 11.5 | 1870 | 1890 | ||
| 12.0 | 1790 | |||
| 12.5 | 1680 | |||
| 13.0 | 1600 | |||
| 13.5 | 1520 | |||
| 14.0 | 1440 | |||
| 14.5 | 1380 | |||
| 15.0 | 1260 (14.71) | |||
