Grúa sobre camión de brazo recto SQ6.3
Solicite un presupuesto
- Capacidad de elevación máxima 6300Kg
- Momento de elevación máxima 157KN.m
- Capacidad de elevación máxima 13800mm
Comentarios
- La grúa montada en camión SQ6.3 emplea el reductor de engranaje de tornillo sin fin para lograr una rotación de 360°.
- Nuestra grúa estándar posee un estabilizador horizontal retráctil de tipo hidráulico de 5.2m de envergadura total.
- La sección hexagonal del equipo le confiere una gran estabilidad lateral.
- Las palancas de operación distribuidas cerca del compartimiento de carga realizan la operación bilateral.
- Nuestra grúa viene con válvulas de control de cuatro funciones y válvulas para el control manual del estabilizador de cuatro funciones.
- Para una mayor seguridad de operación, la máquina estándar cuenta con un interruptor limitador de altura, dispositivo de alarma de sobre retracción y luces LED alta potencia, y de manera opcional con el limitador de momento.
Parámetros de la grúa sobre camión
Orden | Ítem | Unidad | Parámetro | ||
1 | Momento máximo de carga | kN·m | 157 | ||
2 | Levantamiento máximo de carga | kg | 6300 | ||
3 | Altura máxima de operación | mm | 11500 | ||
4 | Longitud de la pluma (en extensión) | mm | 4046 | ||
5 | Altura máxima de elevación (desde el suelo) | mm | Cerca de 13800 | ||
6 | Relación de elevación | 6/4 | |||
7 | Ángulo de elevación máxima de la pluma | (°) | 77 | ||
8 | Ángulo de elevación mínima de la pluma | (°) | 0 | ||
9 | Espacio lateral del estabilizador del camión frontal | mm | 2130~5210 | ||
10 | Espacio lateral del estabilizador del camión trasero | mm | -------- | ||
11 | Velocidad máxima de elevación | Gancho principal (una sola cuerda) | Levantamiento | m/min | 69 |
Descenso | 67 | ||||
12 | Velocidad de rotación | r/min | ≤2.5 | ||
13 | Ángulo de rotación | ° | Giro completo de 360° | ||
14 | Peso de la grúa | kg | 2726 | ||
15 | Bomba de combustible | ------------- | Bomba de engranajes | ||
16 | Capacidad del tanque de combustible | L | 140 | ||
17 | Presión de operación del sistema hidráulico | MPa | 23 | ||
18 | Flujo del sistema hidráulico | L/min | 60 |

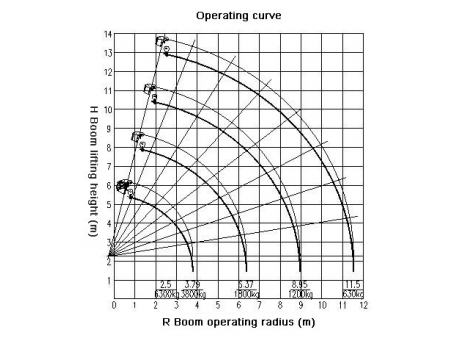

Capacidad nominal de levantamiento de la grúa sobre camión (Unidad: kg.f)
R / L | 4.06m | 6.64m | 9.22m | 11.8m |
2.5 | *6300 | *5000 | 3000 | |
3.0 | *5000 | 3350 | 2750 | 2160 |
3.5 | 4000 | 3020 | 2520 | 1990 |
4.0 | (3.79) 3800 | 2750 | 2310 | 1830 |
4.5 | 2500 | 2120 | 1680 | |
5.0 | 2280 | 1950 | 1540 | |
5.5 | 2100 | 1800 | 1410 | |
6.0 | 1950 | 1670 | 1290 | |
6.5 | (6.37) 1800 | 1560 | 1180 | |
7.0 | 1470 | 1080 | ||
7.5 | 1350 | 990 | ||
8.0 | 1300 | 910 | ||
8.5 | 1250 | 840 | ||
9.0 | (8.95) 1200 | 780 | ||
9.5 | 730 | |||
10.0 | 690 | |||
10.5 | 660 | |||
11.0 | 640 | |||
11.5 | 630 | |||
Relación de elevación | La relación de elevación es de 6 para aquellos ítems señalados con asterisco y de 4 para los demás. |
