Cable de fibra óptica para minería
Descripción

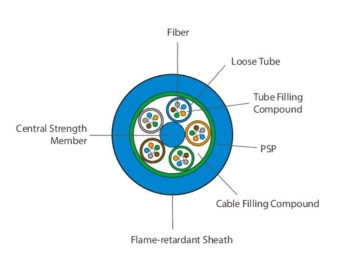

Los cables de fibra óptica son cables de comunicación retardantes de flama que se utilizan principalmente en minas de carbón, minas de oro, minas de hierro, y otras minas subterráneas. Ofrecemos y distribuimos cable de fibra óptica para minería MGTS a nuestros clientes. El proceso de producción es como sigue: primeramente insertamos la fibra óptica de 250um en el tubo holgado, el cual está hecho de materiales de alto módulo. Posteriormente, el tubo holgado se rellena con un compuesto a prueba de agua. Los tubos holgados serán colocados alrededor del agente de resistencia, y dependiendo de las necesidades de aplicación, el agente de resistencia será recubierto con PE cuando el cable de fibra presente cantidades de fibras especiales. Finalmente, el núcleo del cable redondo se envuelve en PSP y se mete a presión en recubrimiento retardante de flama, posteriormente se llena con un compuesto de bloqueo de agua.
Estándar
| Tipo (se incrementa en 2 fibras ) | Cantidad de fibras | Diámetro del cable (mm) | Peso del cable (kg/km) | Resistencia a la tracción permitida (corto/largo plazo) (N) | Resistencia al aplastamiento permitida corto/largo plazo (N/100mm) | Radio de curvatura dinámico/ estático (mm) |
| GYXTW 2-12 | 2-12 | 8.9 | 100 | 600/1500 | 300/1000 | 10D/20D |
| GYFTA 8-12 | 8-12 | 10.6 | 124 | 1000/3000 | 1000/3000 | 10D/20D |
| GYFTA 14-18 | 14-18 | 12.0 | 147 | 1000/3000 | 1000/3000 | 10D/20D |
| GYFTA 20-24 | 20-24 | 12.0 | 150 | 1000/3000 | 1000/3000 | 10D/20D |
| GYFTA 26-30 | 26-30 | 15.0 | 207 | 1000/3000 | 1000/3000 | 10D/20D |
| Temperatura de almacenamiento/operación: -40℃ to 70℃ | ||||||
| G652 | G655 | 50/125UM | 62.5/125UM | ||
| Atenuación ( 20℃) | @850nm | ≤0.30db/km | ≤3.3db/km | ||
| @1300nm | ≤1.0db/km | ≤1.0db/km | |||
| @1310nm | ≤0.36db/km | ≤0.40db/km | |||
| @1550nm | ≤0.22db/km | ≤0.23db/km | |||
| Ancho de banda (grado A) | @850 | ≥500MHz.km | ≥200MHz.km | ||
| @1300 | ≥1000MHz.km | ≥600MHz.km | |||
| Apertura numérica | 0.200±0.015NA | 0.275±0.015NA | |||
| Límite de longitud de onda de la fibra óptica | ≤1450nm | ||||
| Aplicación: cable de fibra óptica para ductos | |||||
- El cable de fibra óptica para minería tiene grandes propiedades mecánicas.
- El material del tubo holgado posee gran resistencia a la hidrólisis y en general mayor resistencia.
- El factice especial de relleno protege a la fibra óptica.
- La cubierta está hecha de material retardante de flama.
- El cable de fibra óptica para minería posee una gran tolerancia al estrés y flexibilidad.
- La estructura hermética del cable está diseñada para prevenir la retracción de la cubierta.
Las siguientes medidas ayudan a proteger el cable del agua:
- El cable de fibra óptica para minería utiliza cable de acero como agente central de resistencia.
- Un compuesto especial a prueba de agua se usa como relleno en el tubo holgado del cable.
- El material PSP puede mejorar la capacidad de resistencia contra la humedad.
