Línea de recubrimiento secundario para cable de fibra óptica Fabricante

Línea de recubrimiento secundario para cable de fibra óptica

Solicite un presupuesto

Nosotros: http://supermachinerycn.com.ar/fiber-optic-cable-secondary-coating-line.html

La línea de producción de recubrimiento secundario está diseñada para extrusión de cable de núcleo holgado de 2-12 núcleos con un diámetro de 1.8-3.5mm.

Especificaciones técnicas

Núcleo de fibra óptica	2-12 núcleos
Tensión de arrollado de fibra óptica	(0.4~1.5)N±0.05N
Tamaño de bobina para fibra óptica	Ф236×Ф160×Ф25.4×108mm Ф265×Ф160×Ф25.4×250mm (optional)
Temperatura del agua	70℃±2℃
Tension de enrollado	(2.5~8.0)N
Velocidad de producción Max	400m/min
Rango de exceso de longitud	0~3‰)±0.2‰
Medición de error	< 1.5‰
Tamaño de bobina de enrollado	PN800mm
Perdidas adicionales	< 0.02db/km
Longitud de la línea de producción de recubrimiento secundario	44M
Peso de la línea de producción de recubrimiento secundario	10T
Potencia principal	380v±5% 50Hz AC
Potencia total	75KVA
Rango de presión de aire comprimido	(0.5~0.6) MPa
Error de exceso de uniformidad de longitud de fibra en el tubo	≤0.4‰
Rango de fluctuación del diámetro del tubo durante la velocidad de elevación	±0.03mm

Configuración de la línea

1. Unidad de arrollado de fibra
2. Unidad de trenzado SZ
3. Dispositivo de llenado de gel sin burbujas
4. Extrusora 50mm
5. Tanque termostático de agua
6. Cabestrante Ф800mm
7. Tanque agua para enfriamiento

8. Dispositivo de secado
9. Medidor de diámetros
10. Estante de tensión de brazo basculante
11. Controlador de acumulación de tensión

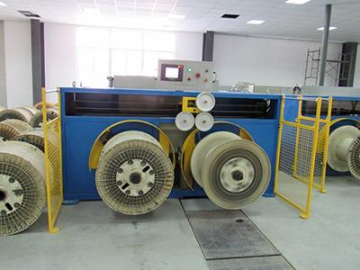

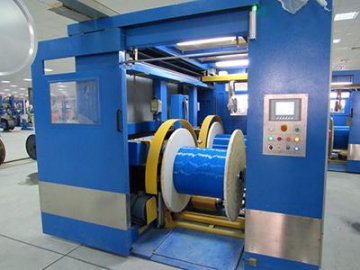

12. Doble bobina automática 800
13. Sistema de control eléctrico
